Ausführung: Im Einsatz gehärtet, mit einer Härte von 58 ± 2 HRC, Einhärttiefe 0,50,8. Das Gewinde ist weich gerollt nach DIN, parallel geschliffen und brüniert. Anwendung: Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS 6339 (MAS-BT) in Bearbeitungszentren und in NC-Maschinen.
HURCO/HAAS, mit Durchgangsbohrung

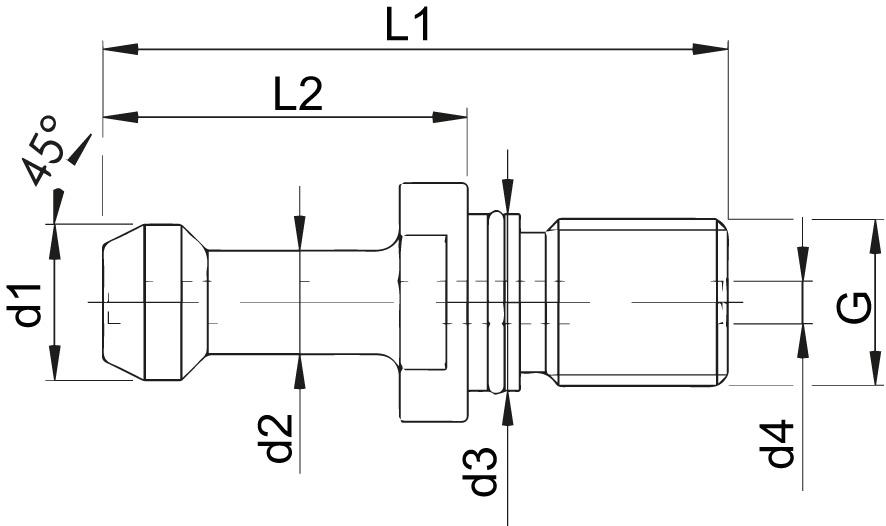

| SK: | 40 |
|---|---|
| d1: | 15 mm |
| d2: | 10 mm |
| d3: | 17 mm |
| Grad: | 45 |
| l1: | 57 mm |
| d4: | 4 mm |
| G: | M16 |
| l2: | 32 mm |
| l3: | 25 mm |
