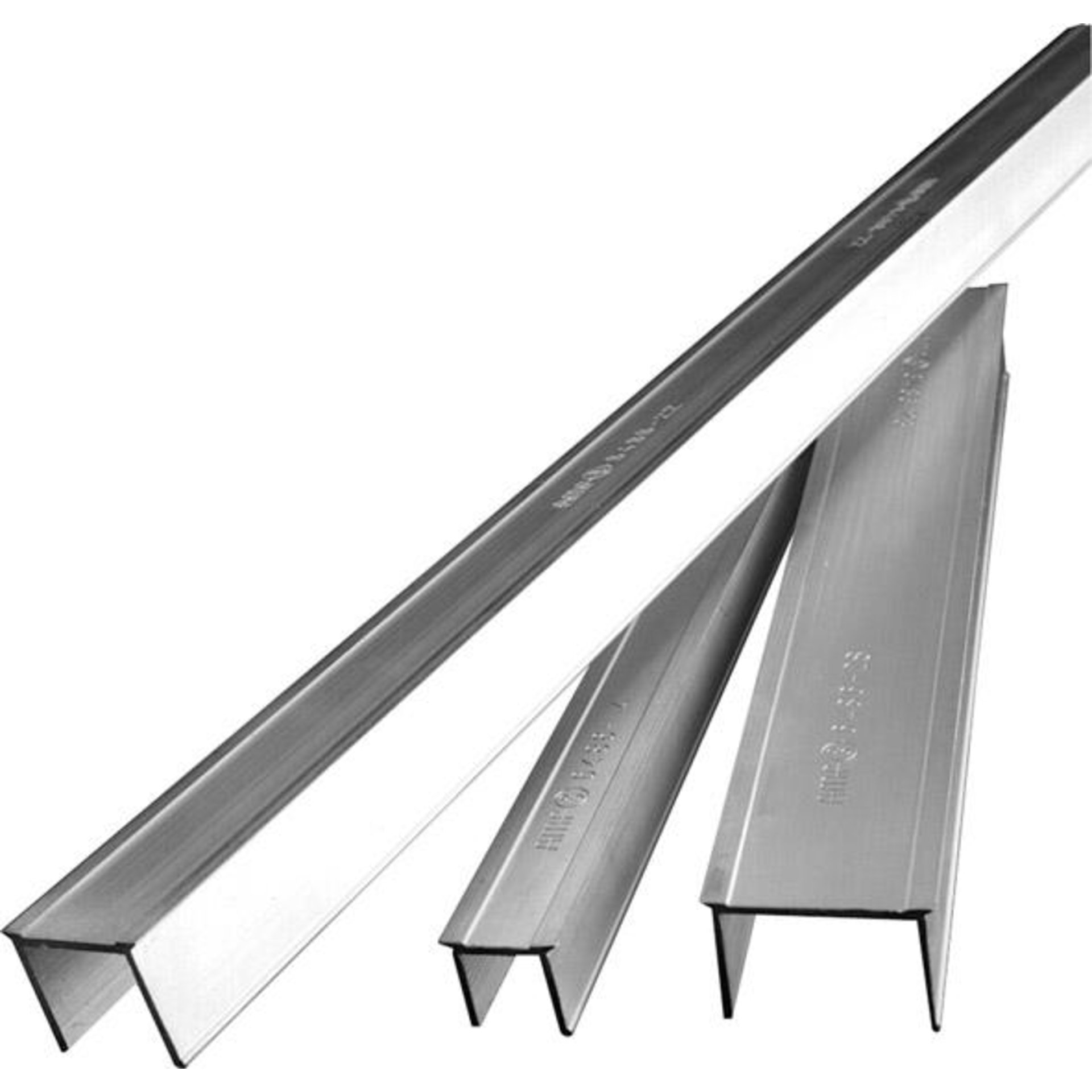

Ausführung: Aus Aluminiumprofil. Das Schneiden auf die gewünschte Länge ist mit einem feinen Sägeblatt problemlos möglich. Hinweis: Kein Reinigen der Maschinentischnut mehr notwendig. Vor der Bearbeitung stets die freien Nuten mit den Abdeckleisten abdecken. Nach der Bearbeitung lassen sie sich problemlos entfernen.

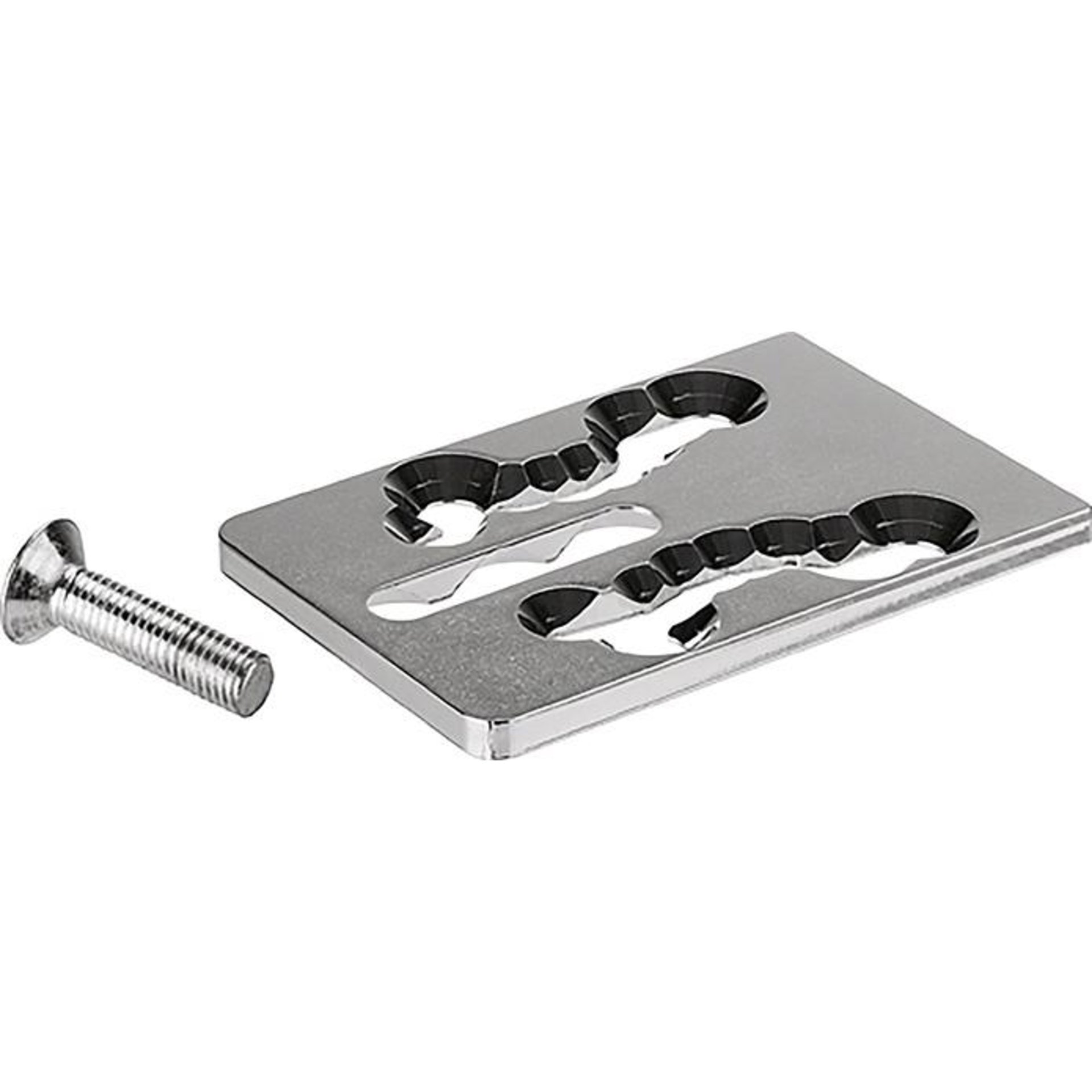

Adapterplatte, eckigAusführung: Besonders für eine schnelle Positionierung geeignet. Der Schnellspanner kann einfach und schnell von oben fixiert werden. Adapterplatte aus Stahl, verzinkt und passiviert. Anwendung: Zur Befestigung von Senkrechtspannern und Waagrechtspannern auf Lochtischen für die Holz- und Schweißbearbeitung.Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

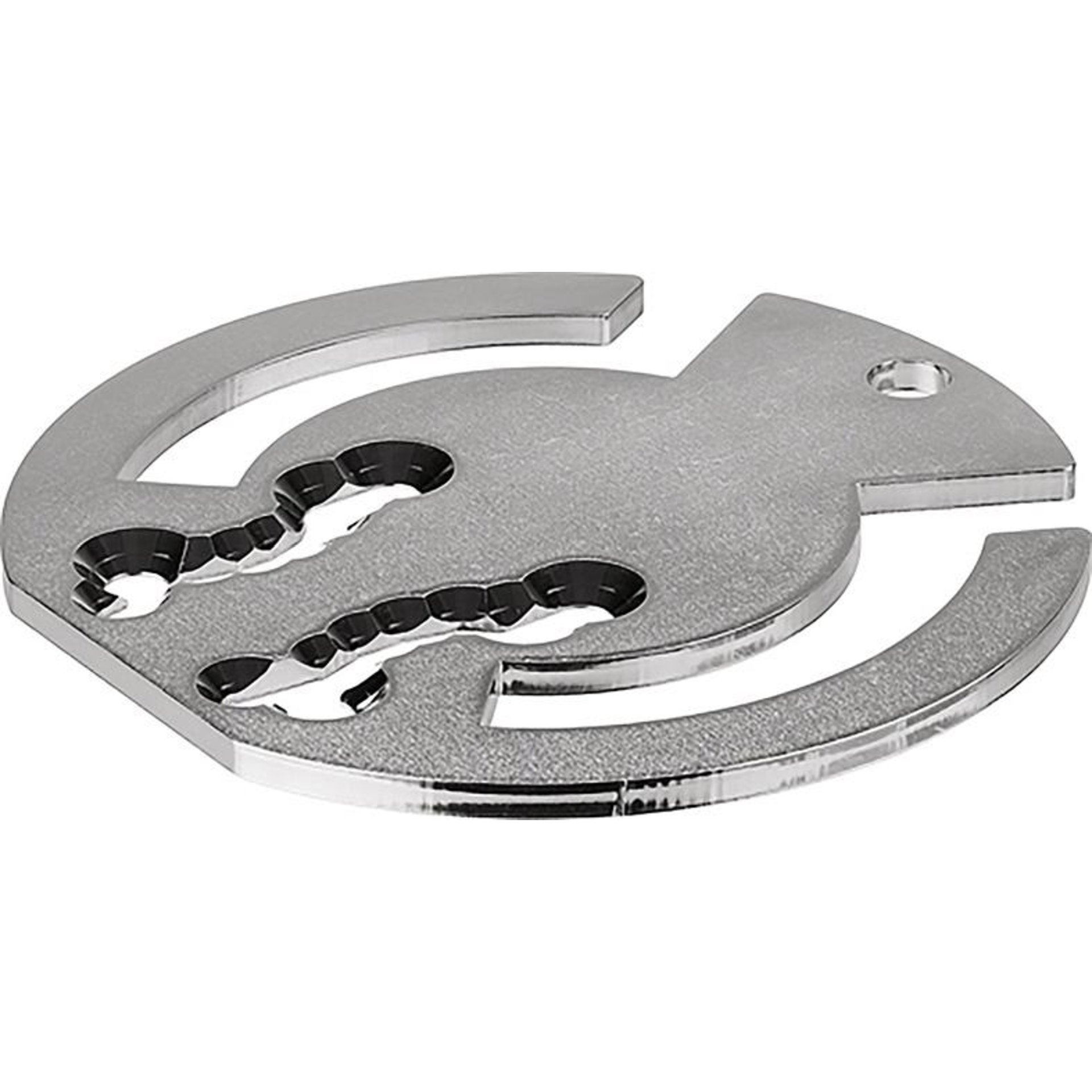

Adapterplatte, rundAusführung: Besonders für eine schnelle Positionierung geeignet. Der Schnellspanner kann einfach und schnell von oben fixiert werden. Adapterplatte aus Stahl, verzinkt und passiviert. Anwendung: Zur Befestigung von Senkrechtspannern und Waagrechtspannern auf Lochtischen für die Holz- und Schweißbearbeitung.Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

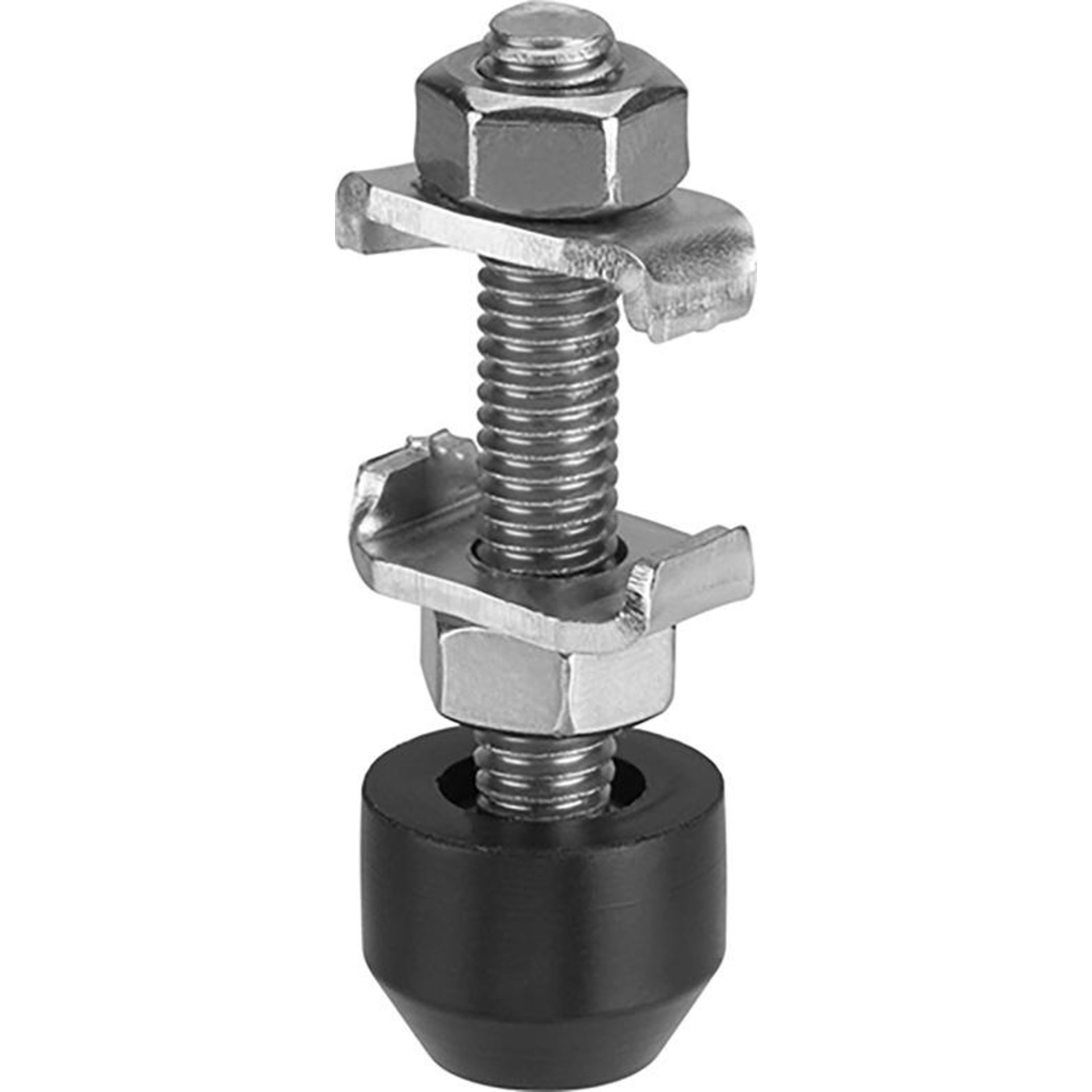

Ausführung: Vergütet, verzinkt und passiviert. Festigkeitsklasse 8.8, mit abnehmbarer Schutzkappe aus ölbeständigem NBR + NR zum Schutz empfindlicher Werkstücke. Härte 70 Shore A, silikonfrei. Anwendung: Für Senkrechtspanner comfortline.

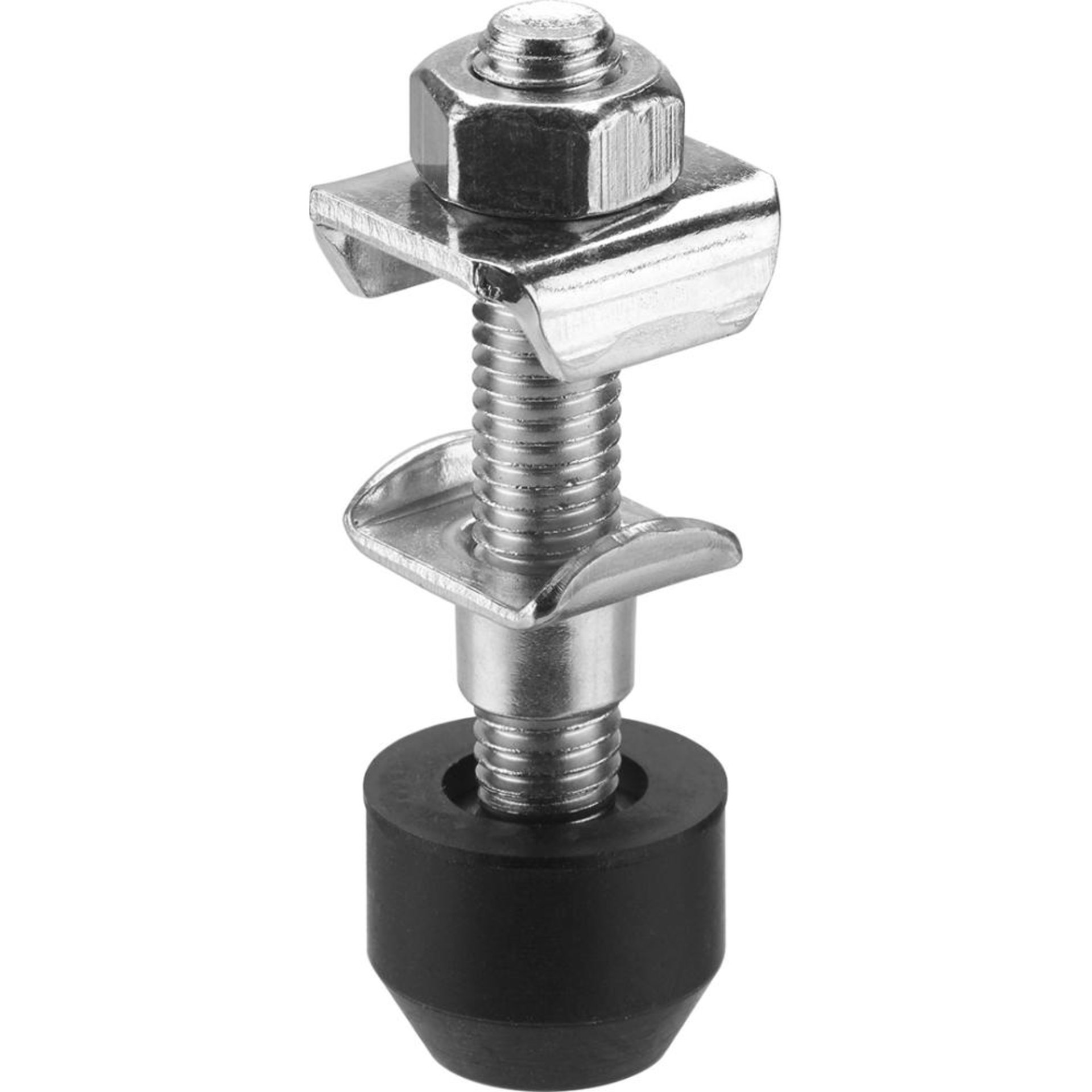

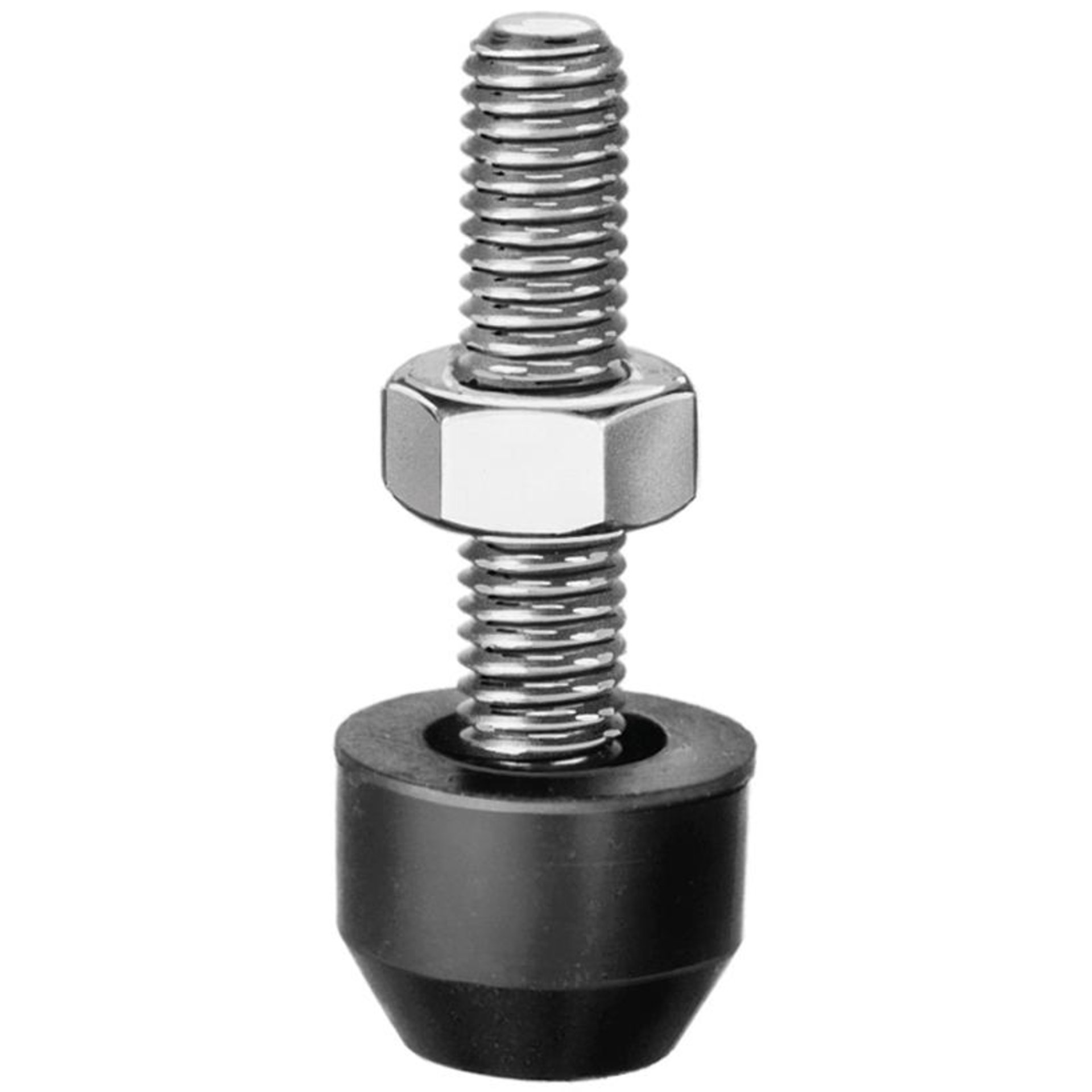

Ausführung: Mit Schutzkappe aus elektrostatisch ableitendem (dissipativem) Material. Für Schubstangenspanner, vergütet, verzinkt und passiviert. Festigkeitsklasse 8.8, mit Mutter und abnehmbarer Schutzkappe. Anwendung: Die ESD Andrückschraube wurde speziell entwickelt für den Einsatz in ESD Schutzzonen (EPA –electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten entsprechend der Norm DIN EN 61340-5-1. Hinweis: Die ESD Andrückschraube ist nicht isolierend. Sie darf nicht in Bereichen eingesetzt werden, in denen mit offenen Spannungen gearbeitet wird.

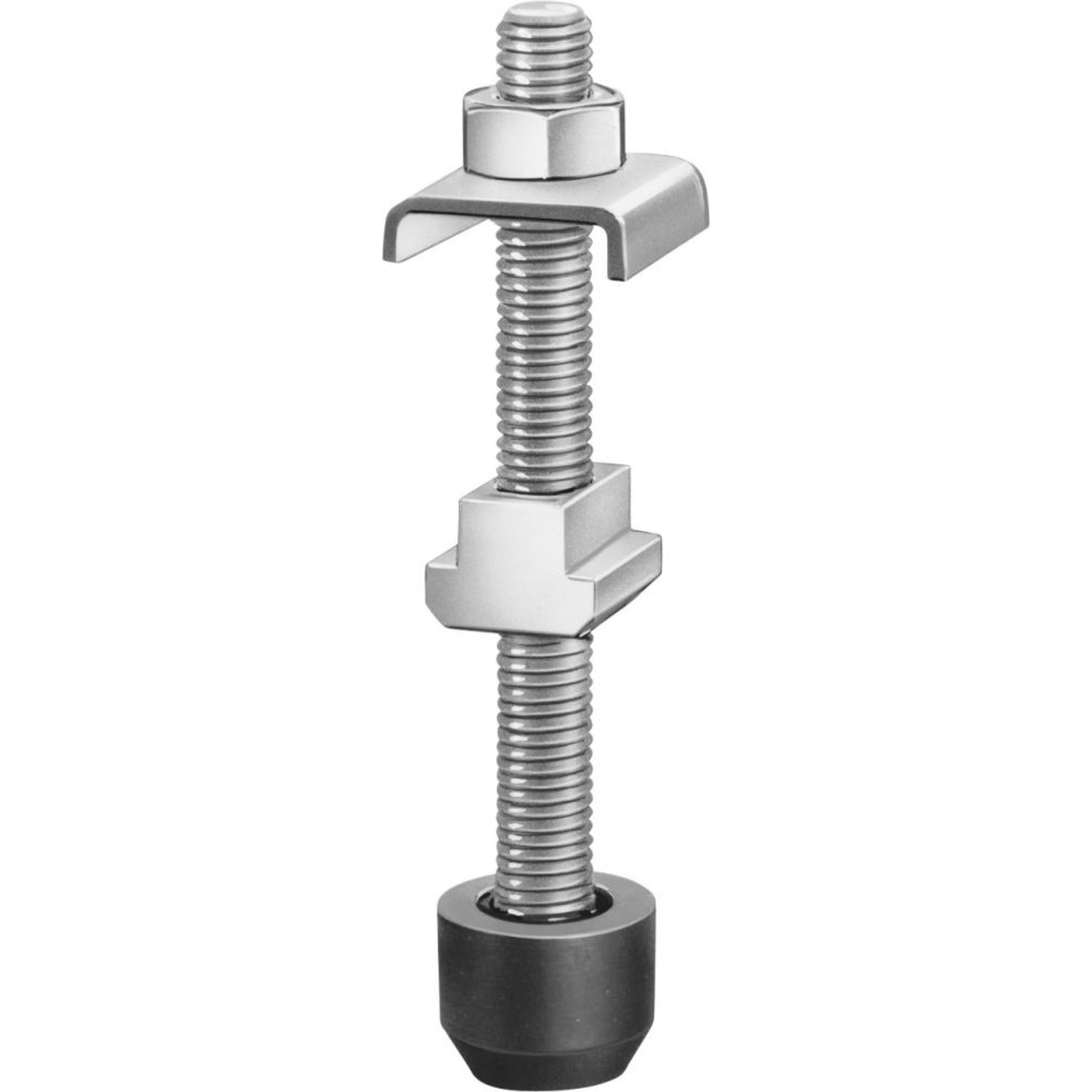

Ausführung: Mit Schutzkappe aus elektrostatisch ableitendem (dissipativem) Material. Für offene Haltearme, vergütet, verzinkt und passiviert. Festigkeitsklasse 8.8, mit abnehmbarer Schutzkappe und Mutterscheibenelement. Anwendung: Die ESD Andrückschraube wurde speziell entwickelt für den Einsatz in ESD Schutzzonen (EPA –electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten entsprechend der Norm DIN EN 61340-5-1. Hinweis: Die ESD Andrückschraube ist nicht isolierend. Sie darf nicht in Bereichen eingesetzt werden, in denen mit offenen Spannungen gearbeitet wird.
Ausführung: Vergütet, verzinkt und passiviert. Festigkeitsklasse 8,8, mit abnehmbarer Schutzkappe.

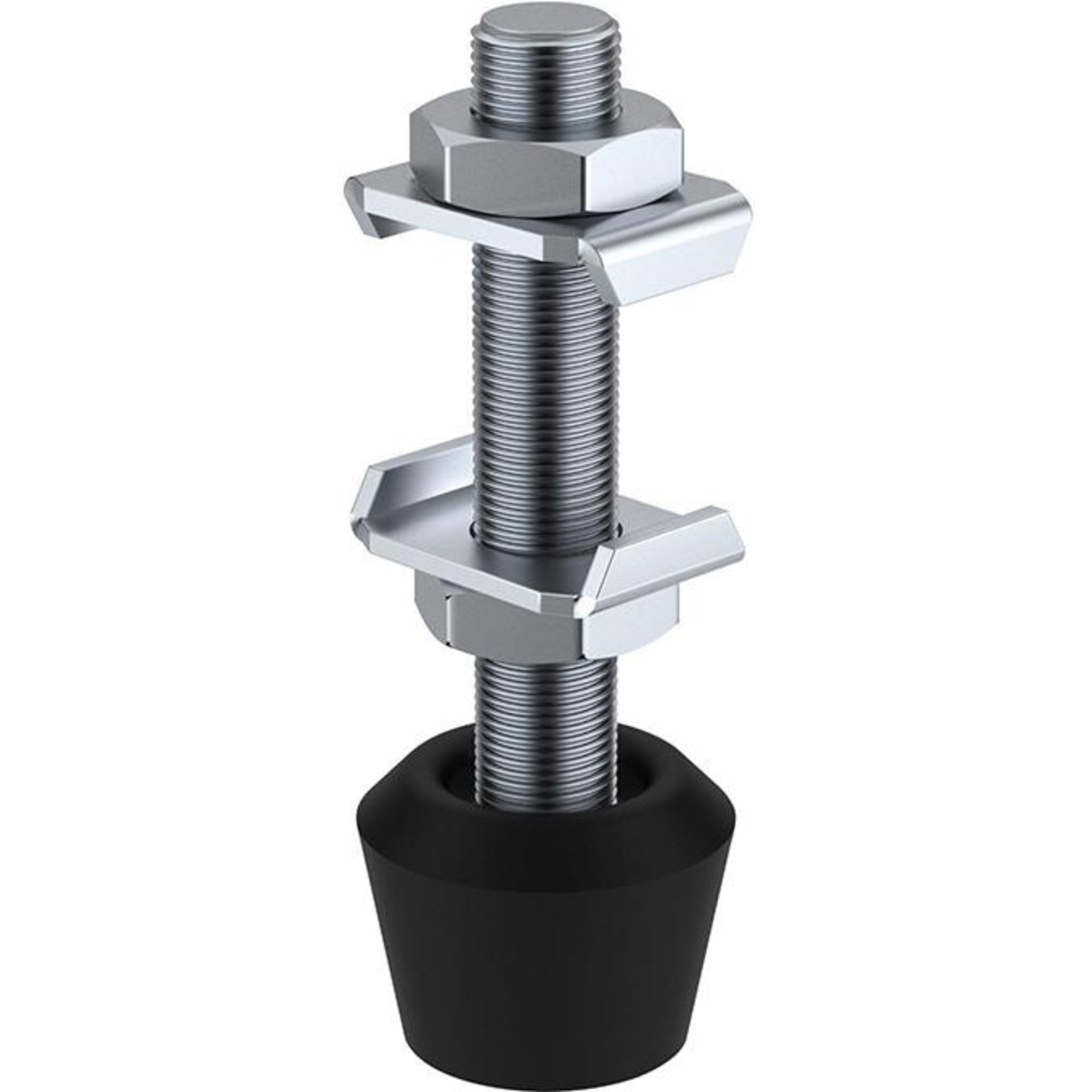

Ausführung: Für Waagrechtspanner plus. Matt schwarz, komplett mit Unterlegscheiben, Sechskantmuttern. Schraube mit anvulkanisiertem Druckstück aus ölbeständigem Neopren zum Schutz der Werkstücke. Festigkeitsklasse 8.8.

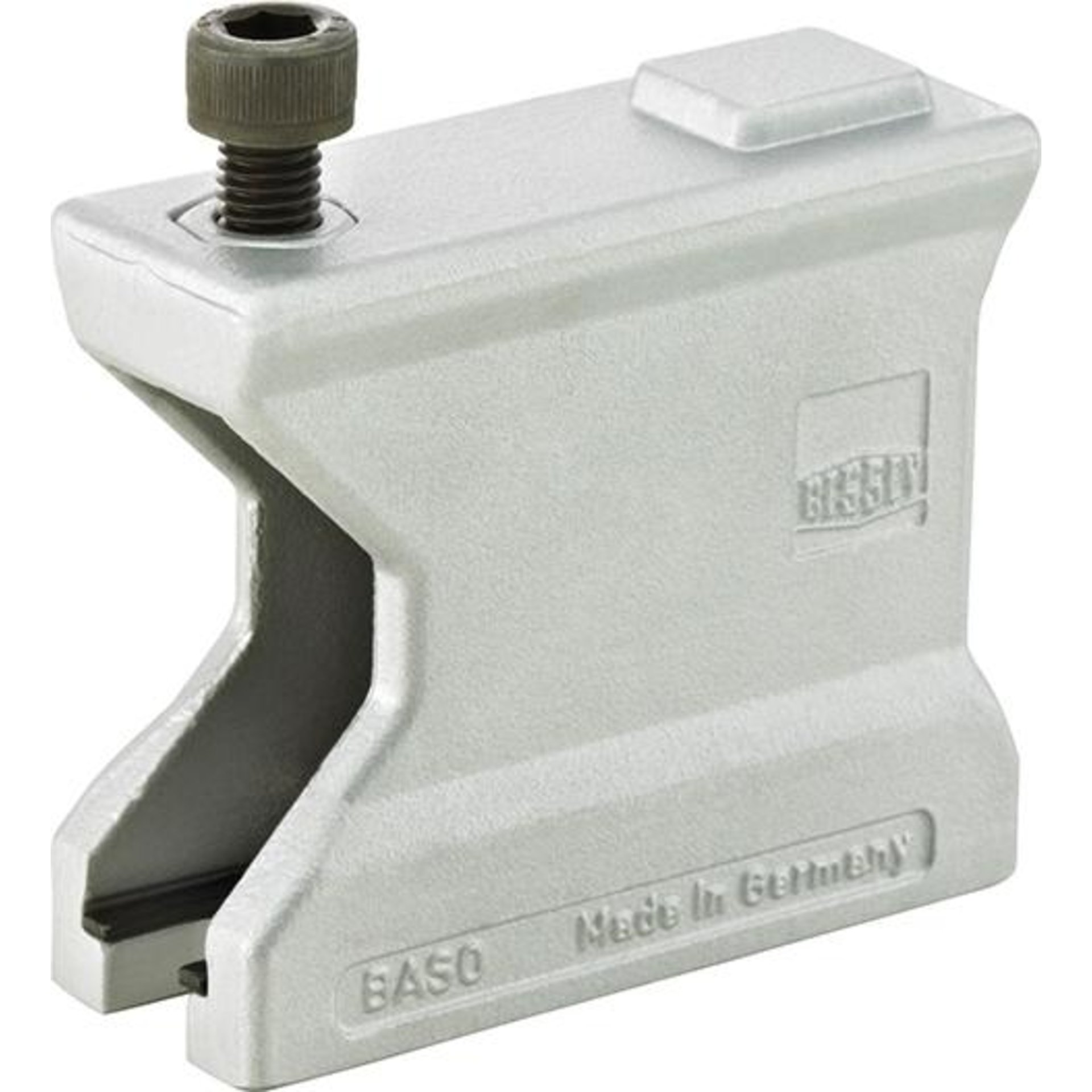

AufspannsockelAusführung: Befestigungsbohrung: offen, inkl. Zylinderschraube M10 x 25 DIN 912. Anwendung: Für Compact-Spanner.Hersteller: BESSEY Tool GmbH & Co. KG, Mühlwiesenstr. 40, 74321 Bietigheim-Bissingen, DE, +4971424010, tool-info@bessey.de

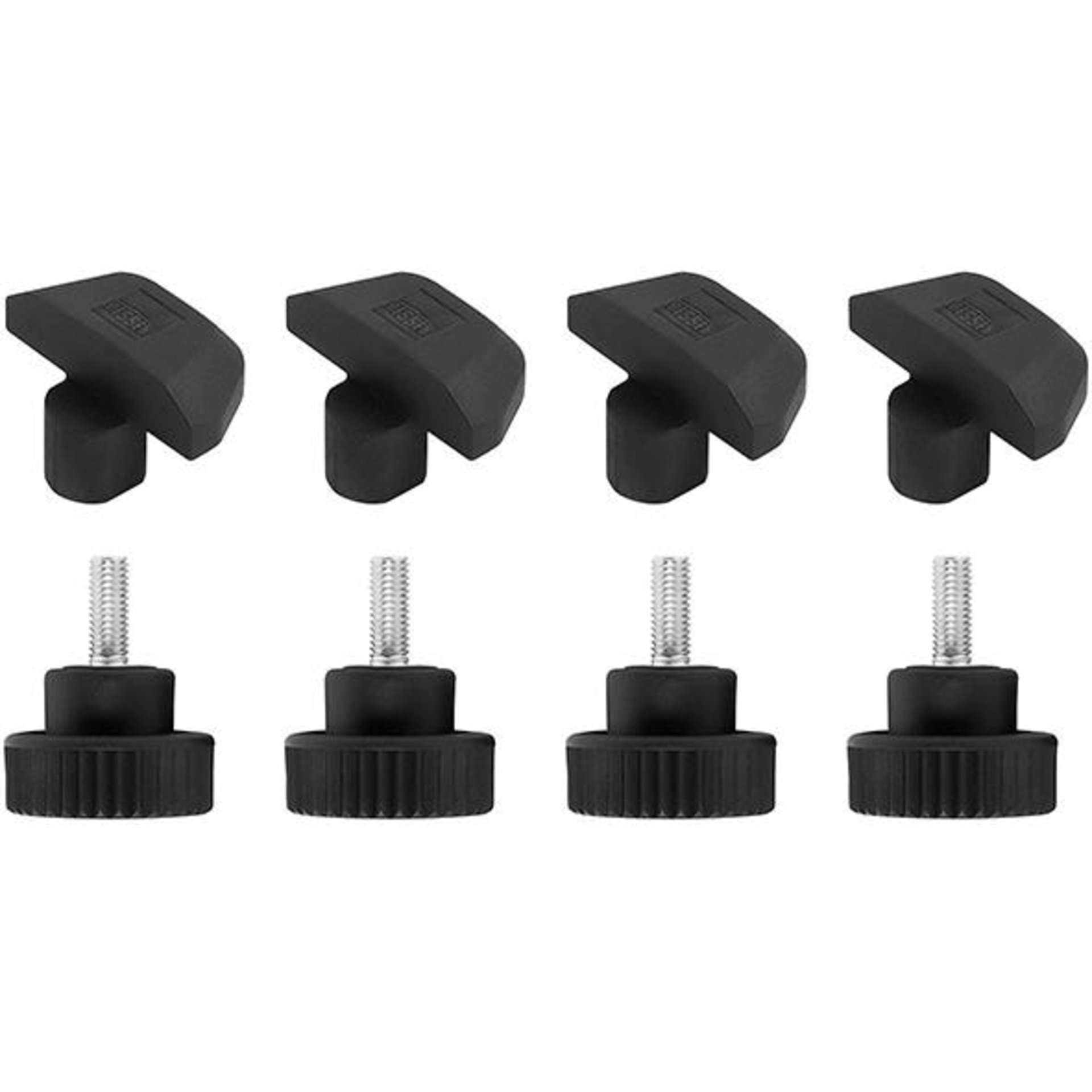

Bankhaken für Multifunktionstische BH-MFT• Zum Einsatz auf Multifunktionstischen wie z.B. Festool MFT und Sortimo WorkMo mit Lochdurchmesser 20 mm und Plattenstärke von min. 19 mm • Zubehör für BESSEY Waagrecht-Niederzugspanner WNS-SET-MFT • Auch als universeller Anschlag für Werkstücke einsetzbar Inhalt: 4 Bankhaken 4 RändelmutterHersteller: BESSEY Tool GmbH & Co. KG, Mühlwiesenstr. 40, 74321 Bietigheim-Bissingen, DE, +4971424010, tool-info@bessey.de

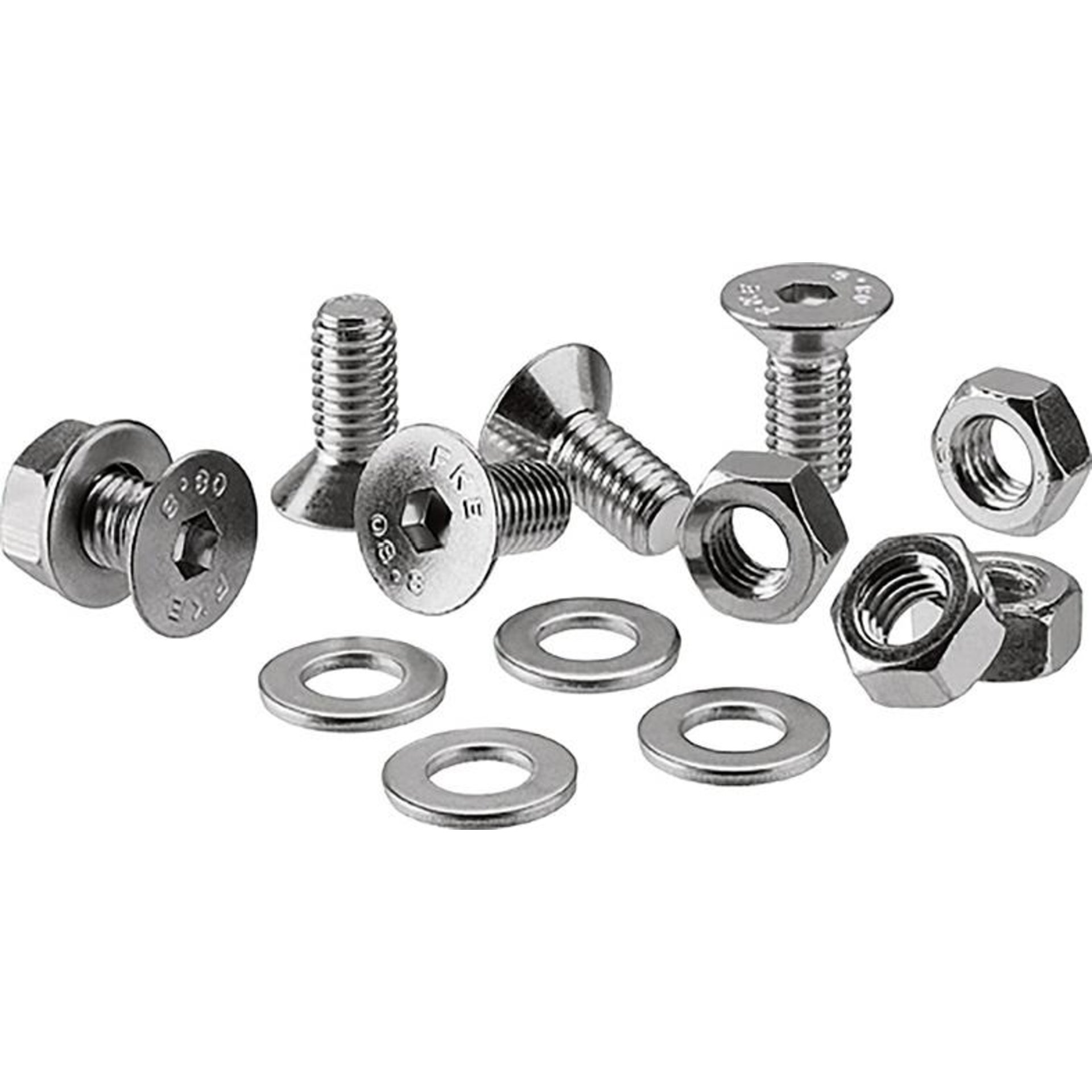

Lieferumfang: Je 4 Senkschrauben, Unterlegscheiben und Muttern.

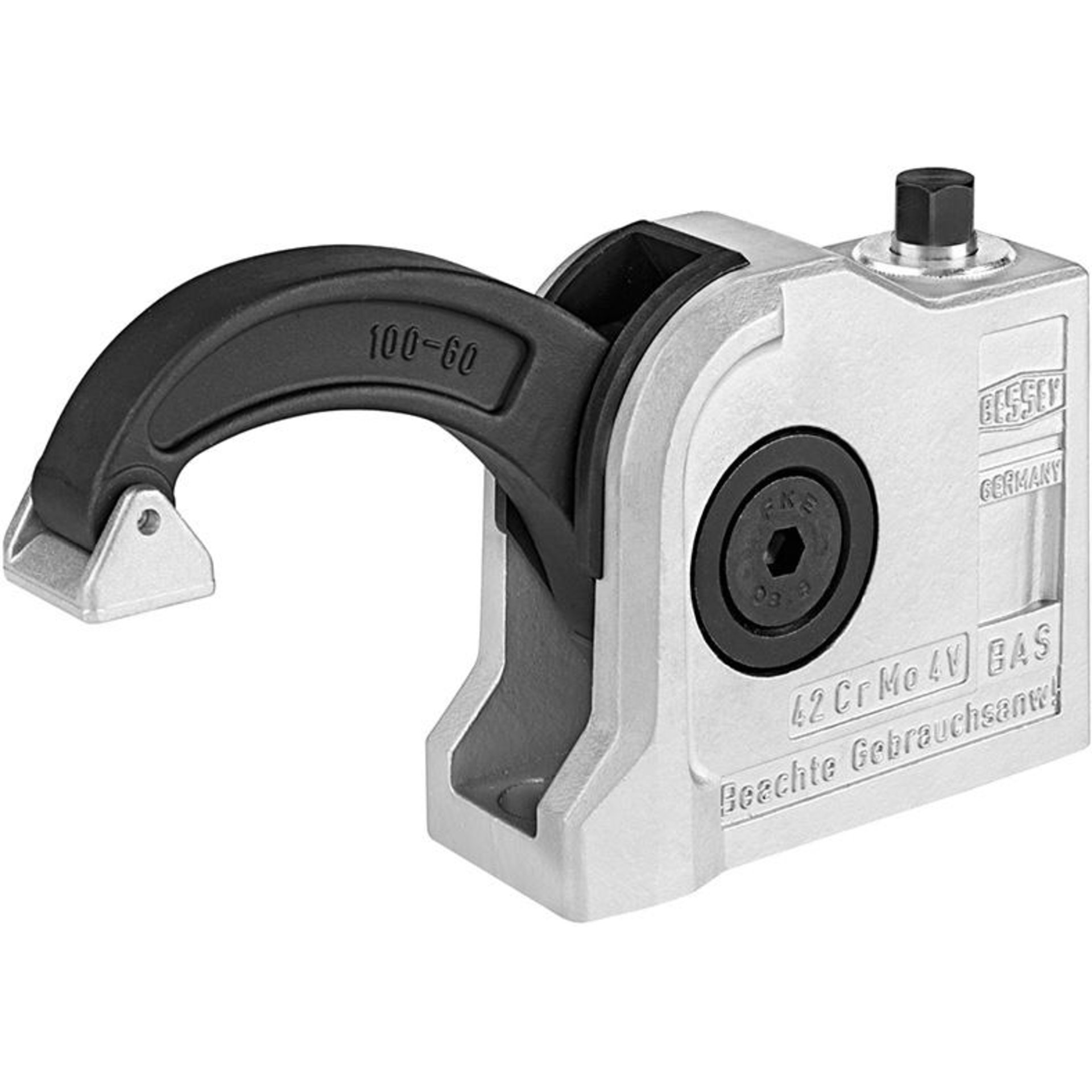

Ausführung: BAS Compact-Spanner in kompakter Bauweise (95 x 35 x 78 mm). 30 % kleiner als vergleichbare Modelle. Schnelle Spann- und Löseautomatik. Spannkraft bis zu 16 kN. Das Druckstück kann dank seiner Federkugellagerung ohne Werkzeuge gewechselt werden. Mit Polyamidabdeckung gegen Verschmutzung. Anwendung: Zum schnellen und sicheren Spannen von Werkstücken auf Werkzeugmaschinen, Messtischen und im Vorrichtungsbau. Ideal bei der Montage, beim Bohren, Reiben, Fräsen, Schleifen, Honen, Erodieren, Prüfen etc.
Ausführung: BAS Compact-Spanner in kompakter Bauweise (95 x 35 x 78 mm). 30 % kleiner als vergleichbare Modelle. Schnelle Spann- und Löseautomatik. Spannkraft bis zu 16 kN. Das Druckstück kann dank seiner Federkugellagerung ohne Werkzeuge gewechselt werden. Mit Polyamidabdeckung gegen Verschmutzung. Anwendung: Zum schnellen und sicheren Spannen von Werkstücken auf Werkzeugmaschinen, Messtischen und im Vorrichtungsbau. Ideal bei der Montage, beim Bohren, Reiben, Fräsen, Schleifen, Honen, Erodieren, Prüfen etc.

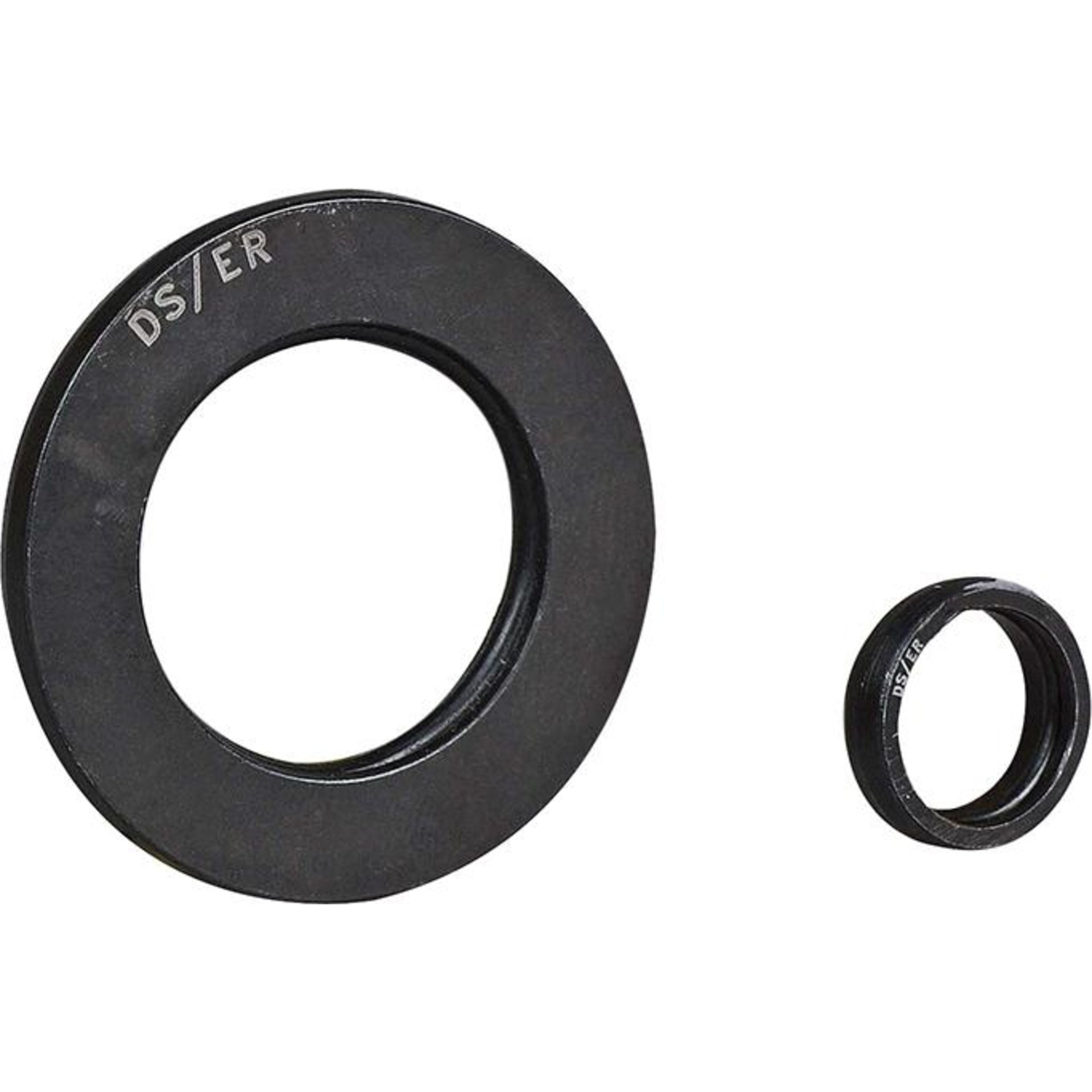

Ausführung: Aus Stahl, mit O-Ring aus hochfestem PEM, laserbeschriftet. Einsetzbar bis 70 bar. Anwendung: Zum kostengünstigen Abdichten von Spannzangen Typ ER in abdichtbaren Spannmuttern. Spannbereich = Nennmaß – 0,5 mm.

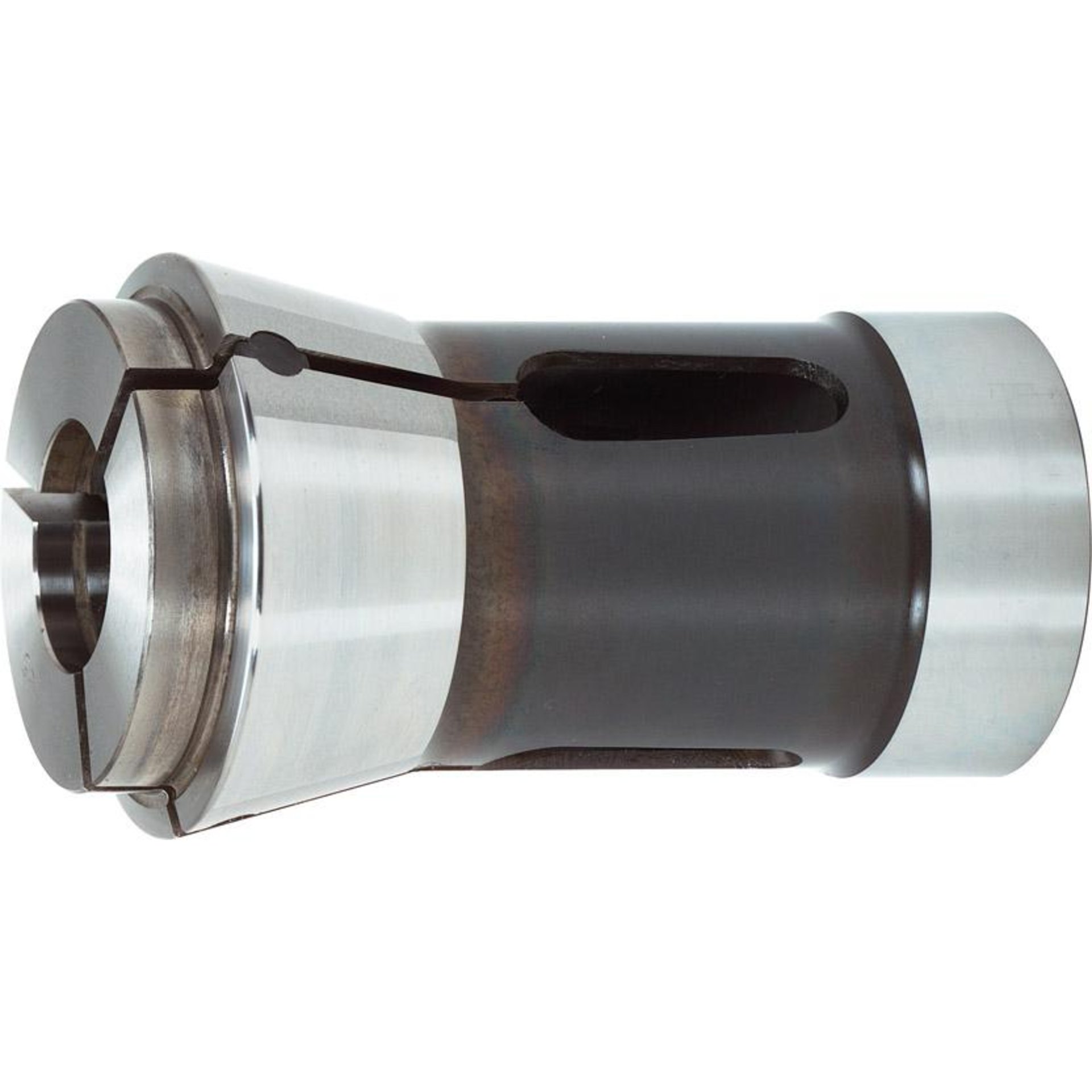

Ausführung: Nach DIN 6343 mit glatter Bohrung (bis Ø 8 mm) oder Querrillen (ab Ø 8,5 mm). Spannüberbrückung: h9, d. h. nur das Nennmaß kann gespannt werden. Anwendung: Zur Werkstückspannung (Stangen- oder Futterarbeiten) in konventionellen, einspindeligen Drehmaschinen, z. B. mit Handspannfutter HSPF und CNC-Drehmaschinen direkt in der Spindel oder im Spannzangenfutter.

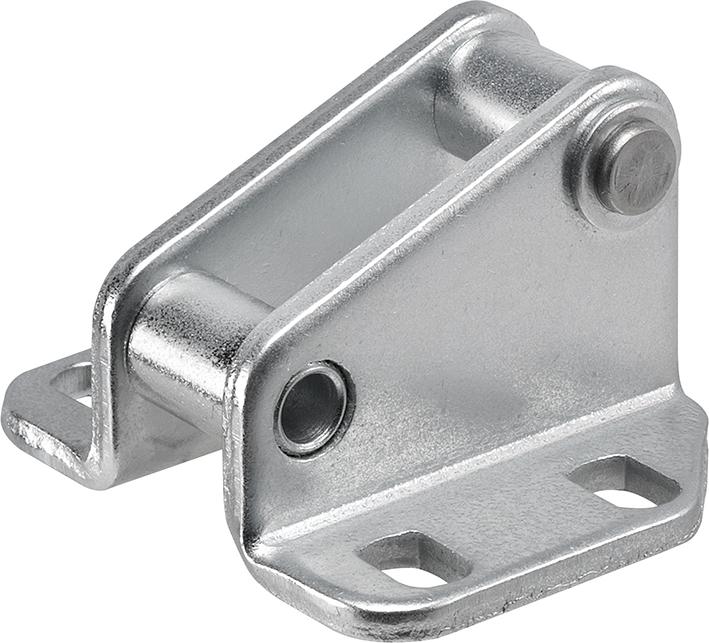

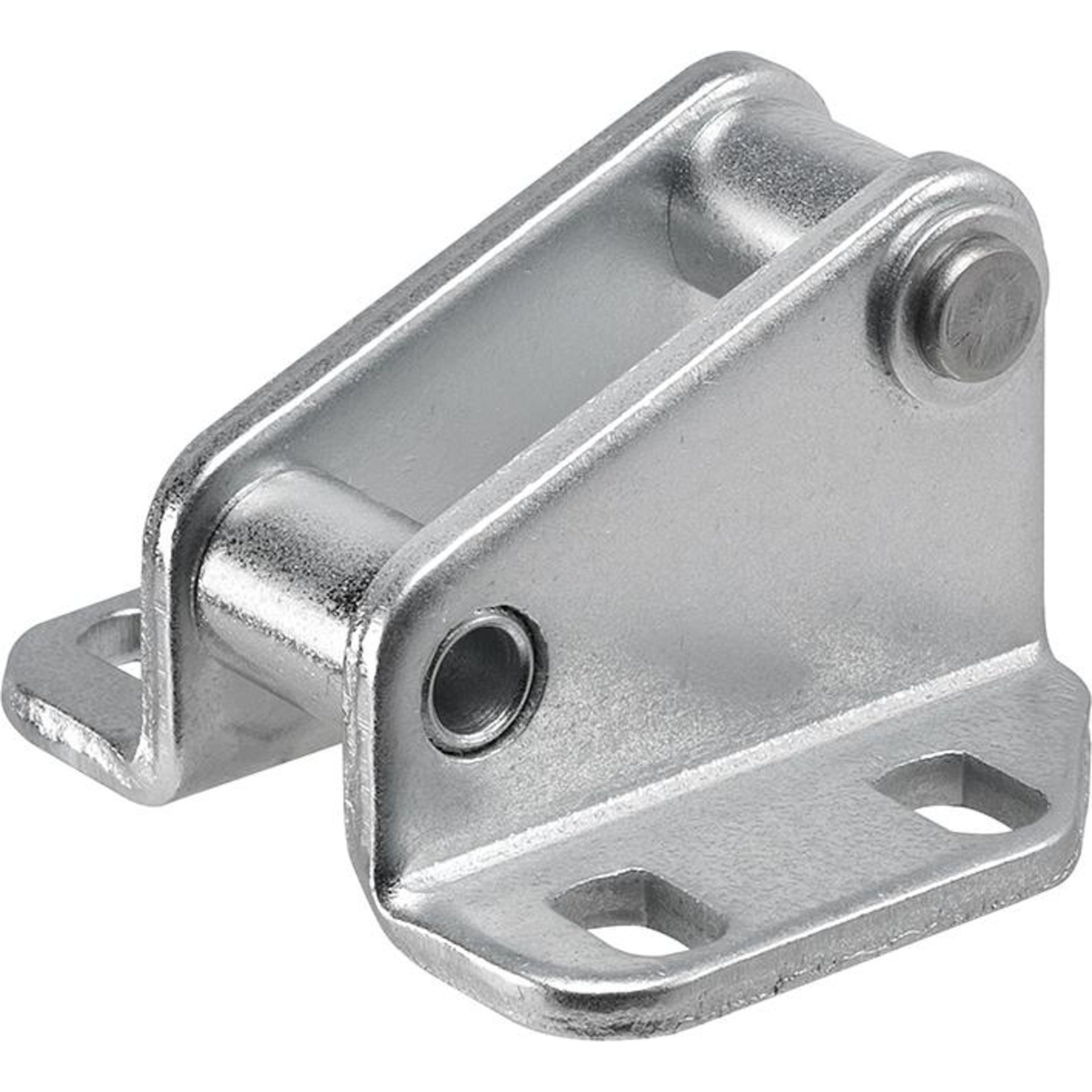

Ausführung: Verzinkt und passiviert. Einsatzgehärtete Buchsen. Nieten aus rostfreiem Stahl. Anwendung: Für Verschlussspanner. Hinweis: Auch in Ausführung nicht rostender Stahl lieferbar.

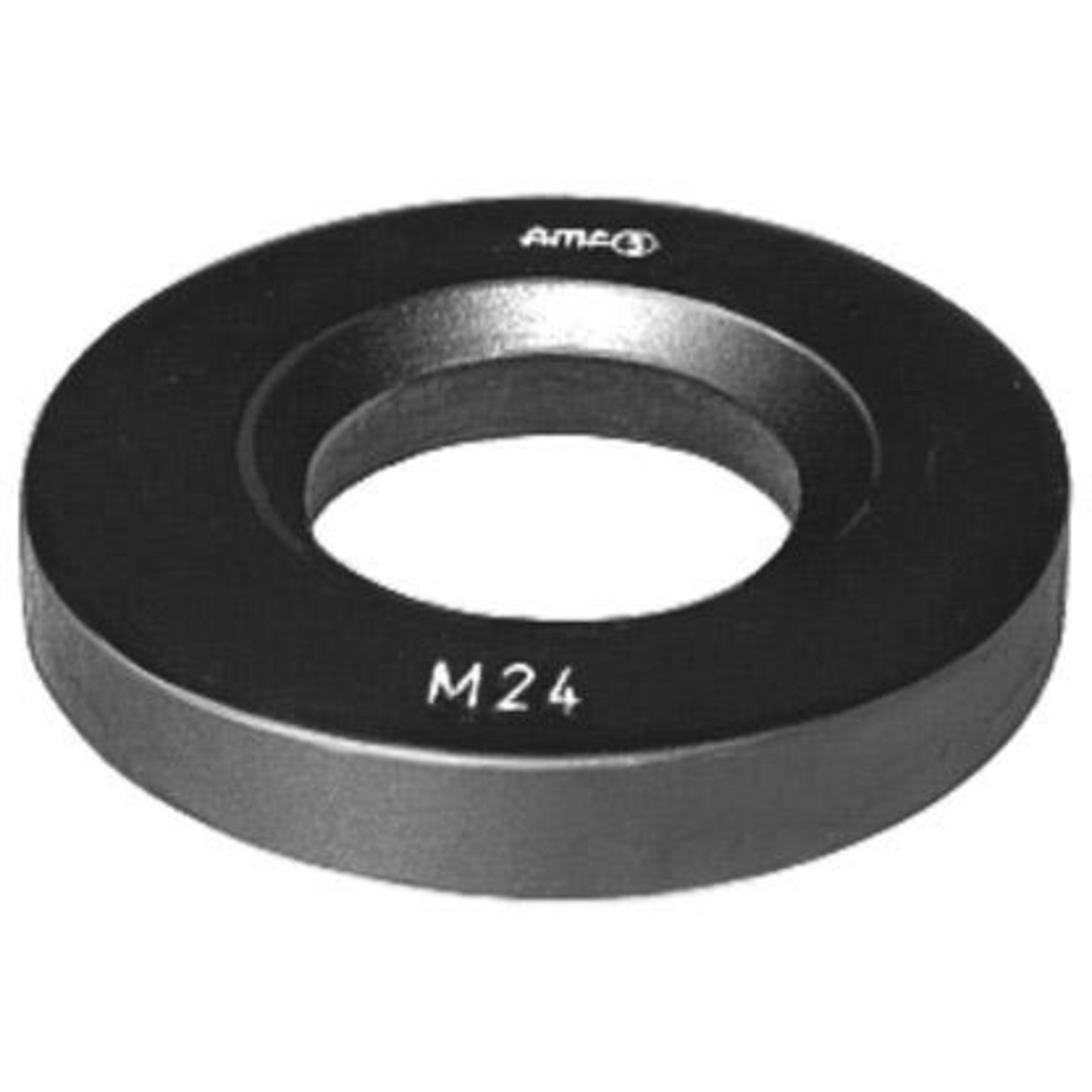

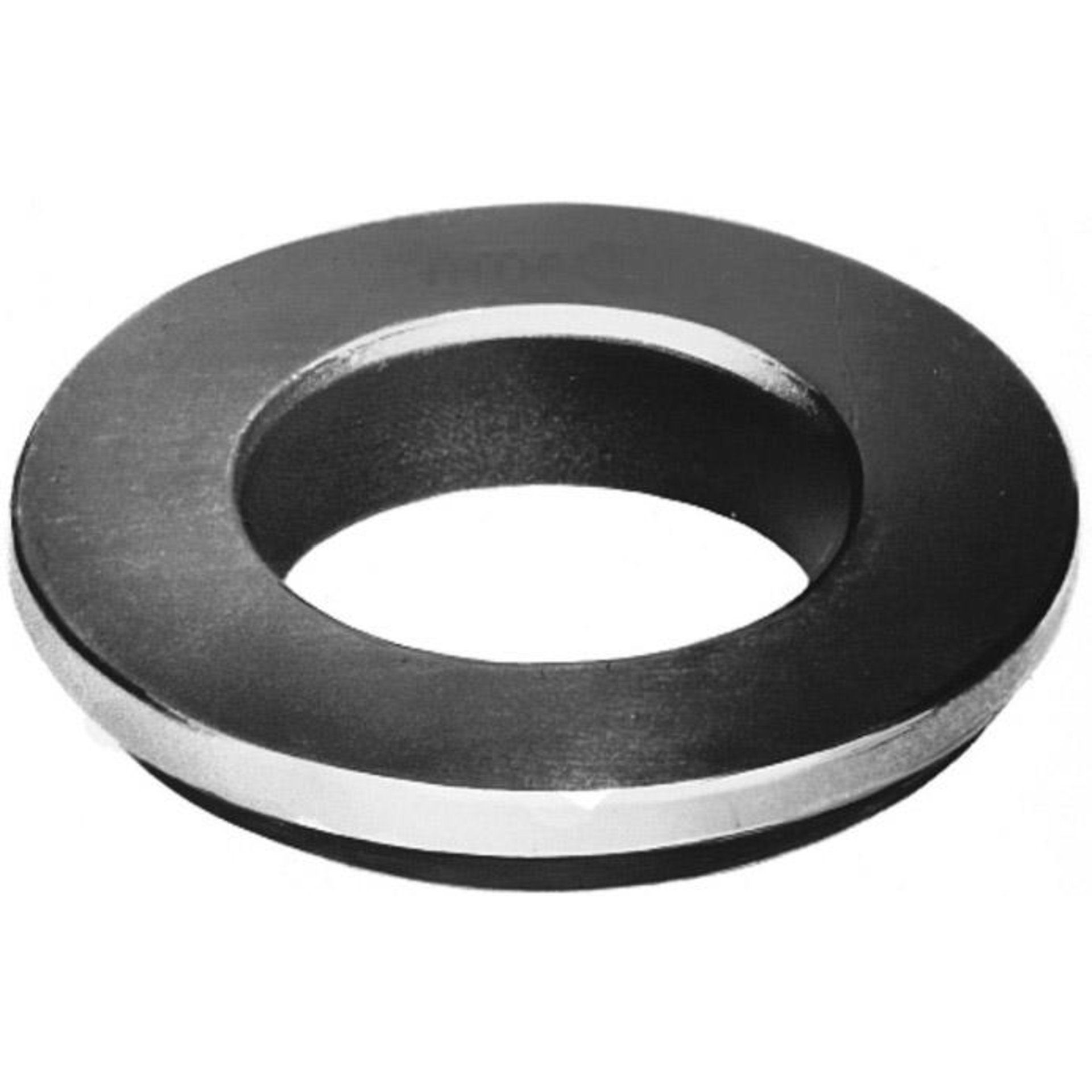

Ausführung: Einsatzgehärtet. Für Schraubenfestigkeit entsprechend 8.8 geeignet. Anwendung: Nur für ebene, geschlossene Ringflächen. Hinweis: Für Langlöcher nicht zulässig.

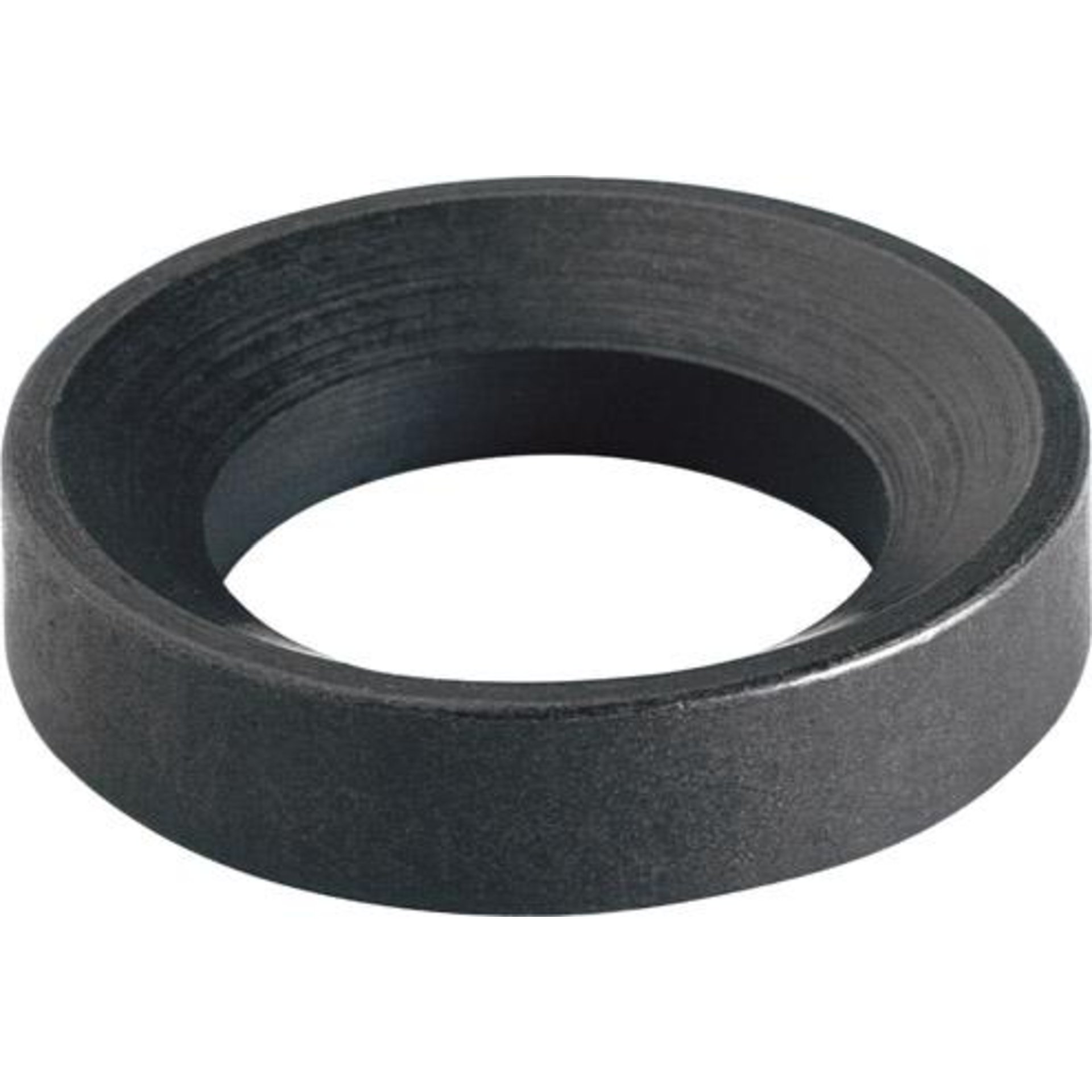

Ausführung: Stahl, vergütet auf 350 + 80 HV30. Anwendung: Besonders geeignet zum Spannen über den Schlitz bei Spanneisen und Langlöchern.

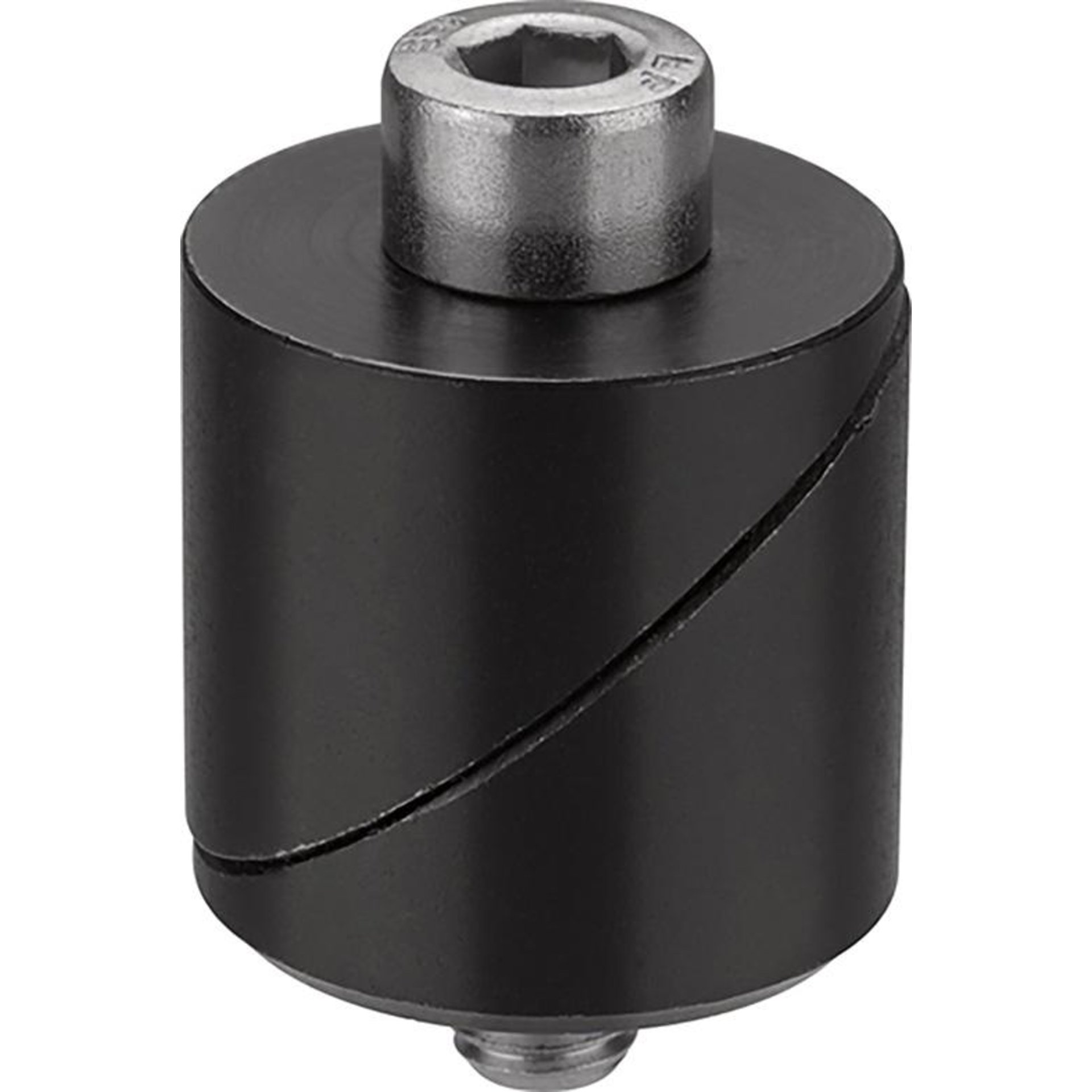

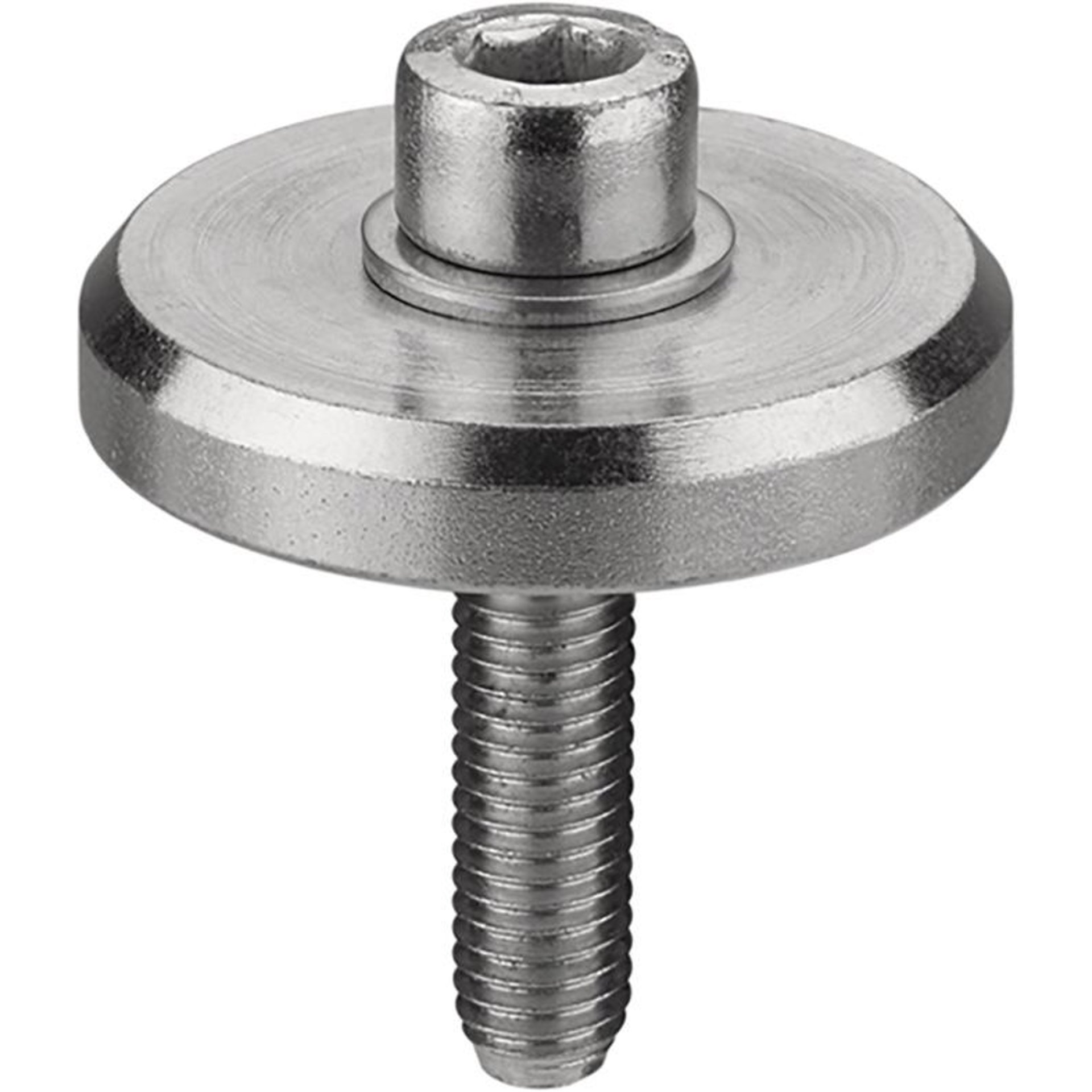

Ausführung: Der Klemmbolzen ist unempfindlich für die Oberflächenqualität und Durchmesser der Bohrung und kann auch bei dünnen Platten, ab 4 mm, eingesetzt werden. Anwendung: Zum Adaptieren von Schnellspannern auf Lochtischen für die Holz- und Schweißbearbeitung. Lieferumfang: Klemmbolzen mit Zylinderschraube.

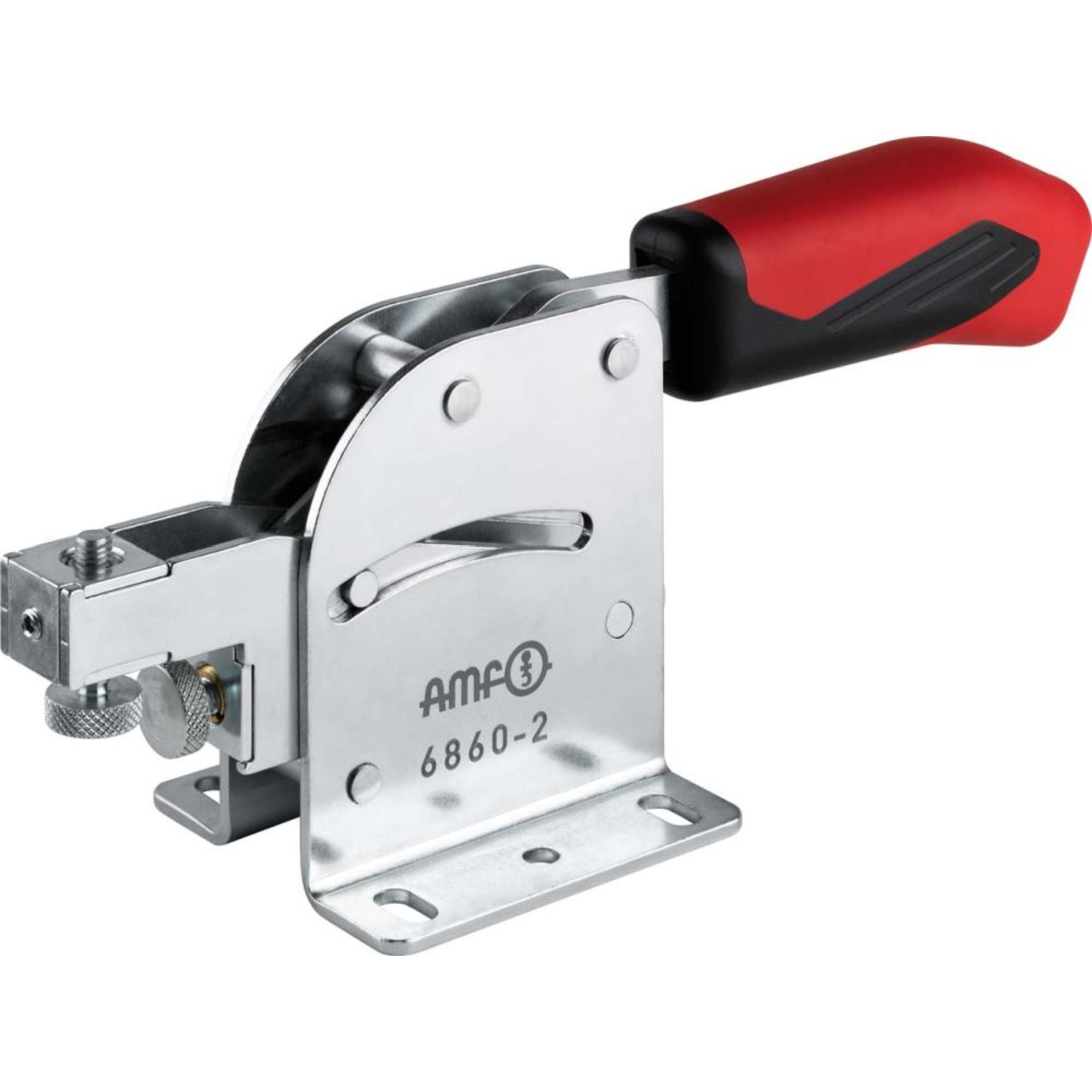

Ausführung: Verzinkt und passiviert. Niete aus nicht rostendem Stahl, die in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Vorteile: • Positionieren und Spannen in einem Arbeitsgang • Robuste und stabile Bauweise • Leichtes Entnehmen des Werkstückes durch komplett eingefahrenen Spannarm • Höchste Qualität, entsprechend dem AMF-Qualitätsstandard Anwendung: Beim Schweißen von Vorrichtungen ist die exakte Positionierung sowie eine sichere Spannung der einzelnen Bauteile von höchster Wichtigkeit. In der Praxis wird dies mit gleichzeitigem Einsatz von Schubstangen- in Verbindung mit Senkrechtspannern, oder durch aufwendige Eigenkonstruktionen, gewährleistet. Der AMF-Kombispanner erfüllt diese beiden Aufgaben in einem Arbeitsgang und macht dadurch den Einsatz von unterschiedlichen Schnellspannern überflüssig. Die Kulissenführung des Kombispanners setzt die Bewegung des Hebelarms in eine horizontale und vertikale Spannbewegung um, wodurch das Werkstück gleichzeitig positioniert und gespannt wird.

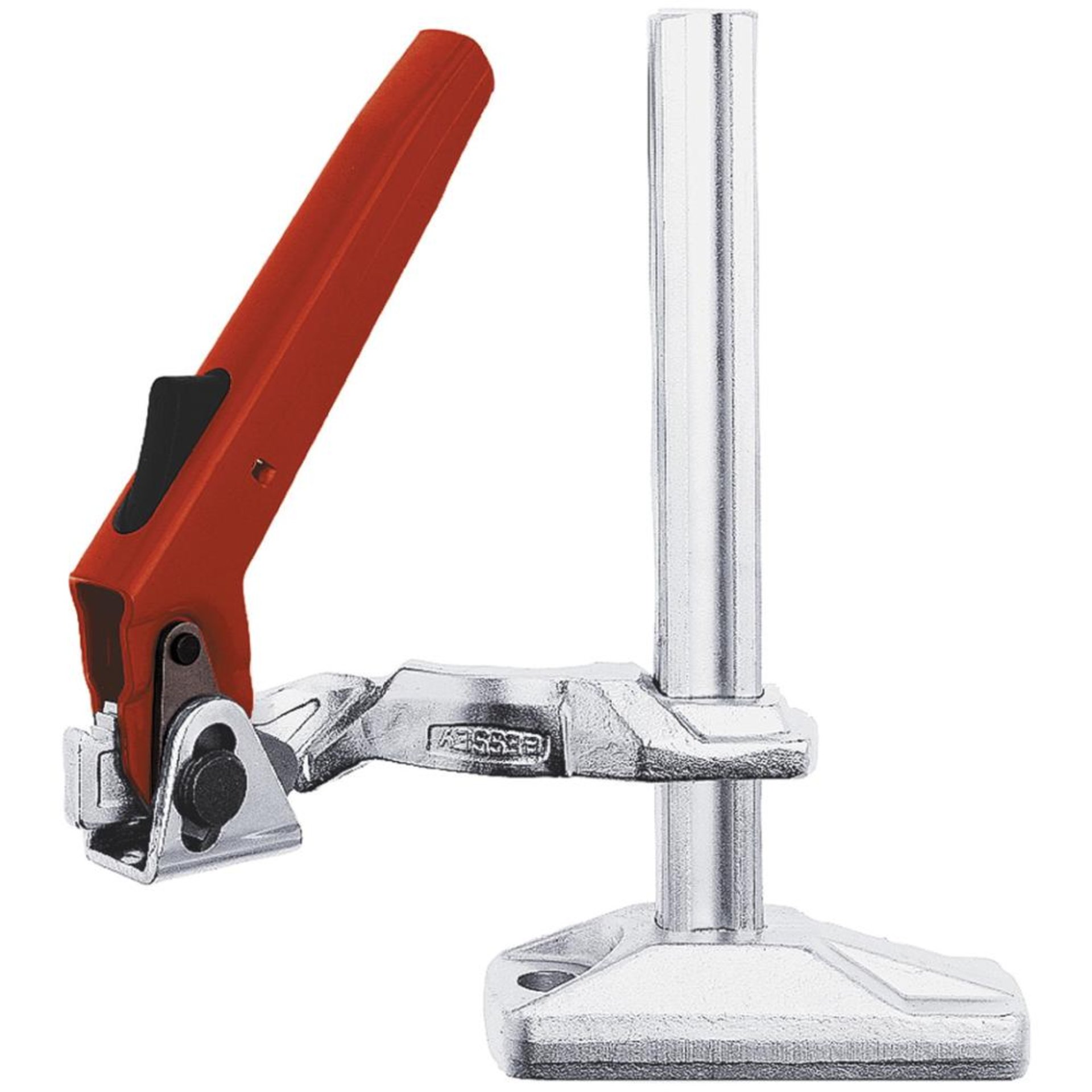

Ausführung: Schiene und Gleitbügel aus Vergütungsstahl, Oberfläche galvanisch verzinkt, Fuß aus Stahl, im Gesenk geschmiedet, Stahlhebel kunststoffbeschichtet. Schwenkbar und in der Höhe stufenlos verstellbar, mit Hebelmechanismus für schnelles Spannen und Lösen. Anwendung: Für Bohr- und leichte Fräsarbeiten. Die Befestigung auf dem Maschinentisch erfolgt mithilfe eines T-Nutensteins und einer Innensechskantschraube.

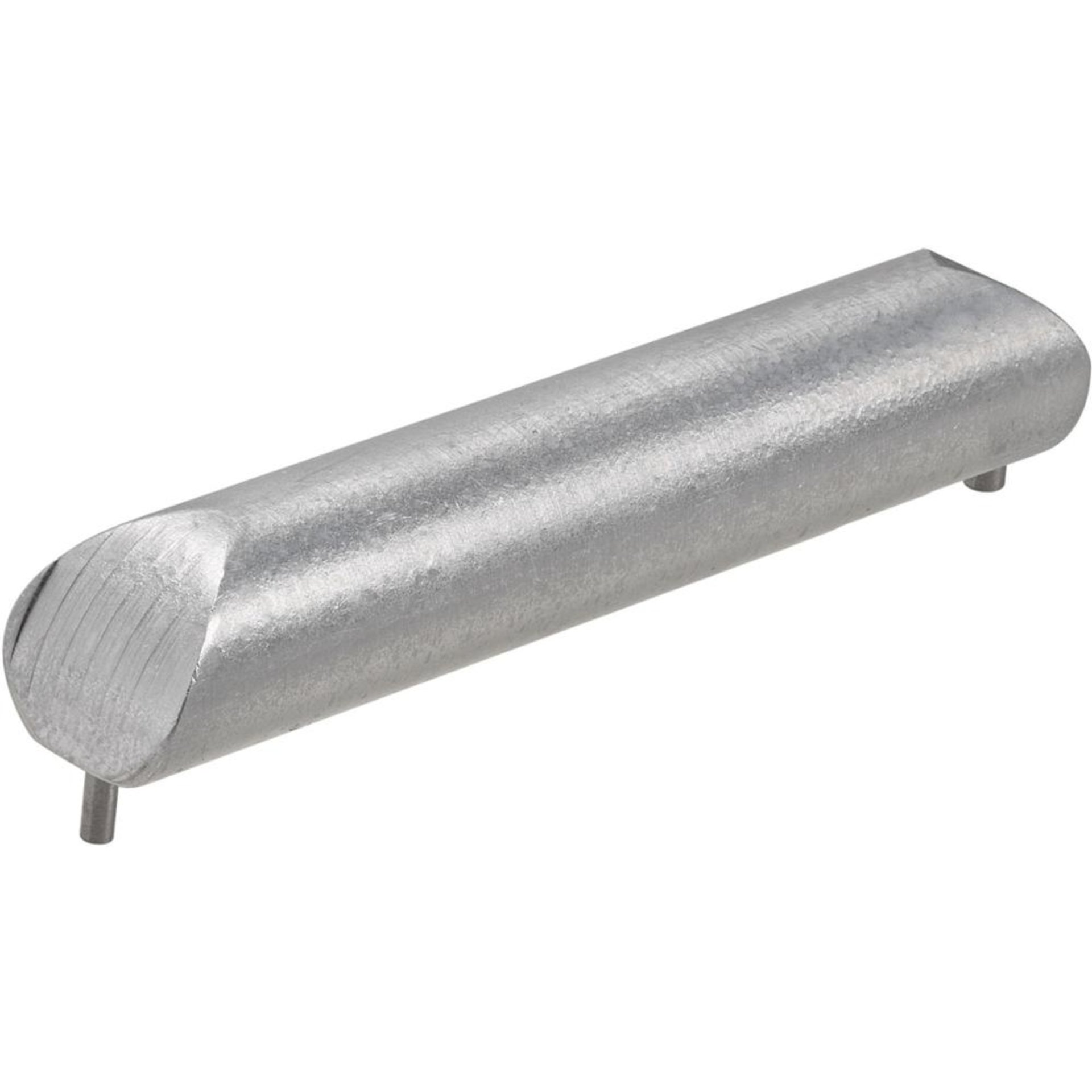

MontageschlüsselAusführung: Aus Aluminium. Anwendung: Zum Öffnen der TWINNUT-Muttern.Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
