Ausführung: Sehr stabiles Modell, profilgeschliffen, rechtsschneidend, mit präzisem Spitzenanschliff und schmaler Querschneide. Mit einem Seitenfreiwinkel von 12°/30°. Seitenspanwinkel kleiner als normal, Kerndicke erheblich kleiner als normal und Kernanstieg normal. Ab Ø 6 mm mit Mitnahmefläche nach DIN 1835-B. Ø-Toleranz: h6. Anwendung: Spezialbohrer z um positionsgenauen Anbohren. Zum Zentrieren und Anfasen von Gewindebohrungen in einem Arbeitsgang verwendbar.
Ausführung: Sehr stabiles Modell, mit präzisem Spitzenanschliff und schmaler Querschneide. Mit einem Seitenfreiwinkel von 12°/30°. Ab Ø 6 mm mit Mitnahmefläche nach DIN 1835-B. Ø-Toleranz: h6. Anwendung: Spezialbohrer für schnelles und positionsgenaues Anbohren auf NC-Maschinen, Lehrenbohrwerken, u. a. kapitalintensiven Bohrwerken, zum Zentrieren und Anfasen von Gewindebohrungen in einem Arbeitsgang.
Ausführung: Sehr stabiles Modell, profilgeschliffen, rechtsschneidend, mit präzisem Spitzenanschliff und schmaler Querschneide. Mit einem Seitenfreiwinkel von 12°/30°. Seitenspanwinkel kleiner als normal, Kerndicke erheblich kleiner als normal und Kernanstieg normal. Ab Ø 6 mm mit Mitnahmefläche nach DIN 1835-B. Ø-Toleranz: h6. Anwendung: Spezialbohrer z um positionsgenauen Anbohren. Zum Zentrieren und Anfasen von Gewindebohrungen in einem Arbeitsgang verwendbar.
Ausführung: Sehr stabiles Modell, mit präzisem Spitzenanschliff und schmaler Querschneide. Mit einem Seitenfreiwinkel von 12°/30°. Ab Ø 6 mm mit Mitnahmefläche nach DIN 1835-B. Ø-Toleranz: h6. Anwendung: Spezialbohrer für schnelles und positionsgenaues Anbohren auf NC-Maschinen, Lehrenbohrwerken, u. a. kapitalintensiven Bohrwerken, zum Zentrieren und Anfasen von Gewindebohrungen in einem Arbeitsgang.
Ausführung: Profilgeschliffen, rechtsschneidend, mit präzisem Spitzenanschliff und schmaler Querschneide. Mit einem Seitenfreiwinkel von 12°/30°. Seitenspanwinkel kleiner als normal, Kerndicke erheblich kleiner als normal und Kernanstieg normal. Ab Ø 6 mm mit Mitnahmefläche nach DIN 1835-B. Ø-Toleranz: h6. Anwendung: Spezialbohrer z um positionsgenauen Anbohren. Zum Zentrieren und Anfasen von Gewindebohrungen in einem Arbeitsgang verwendbar.
Ausführung: Profilgeschliffen, rechtsschneidend, mit präzisem Spitzenanschliff und schmaler Querschneide. Mit einem Seitenfreiwinkel von 12°/30°. Seitenspanwinkel kleiner als normal, Kerndicke erheblich kleiner als normal und Kernanstieg normal. Ab Ø 6 mm mit Mitnahmefläche nach DIN 1835-B. Ø-Toleranz: h6. Anwendung: Zum positionsgenauen Anbohren. Zum Zentrieren und Anfasen von Gewindebohrungen in einem Arbeitsgang verwendbar.
Anwendung: 142° – Für den Eingriff der Hauptschneide des nachfolgenden Spiralbohrers. Speziell für positionsgenaues und schnelles Anbohren auf NC-Maschinen und Lehrenbohrwerken geeignet. Zum Zentrieren und Anfasen von Gewindebohrungen in einem Arbeitsgang verwendbar. Nur zum Anbohren geeignet. Besonders für hochfeste Stähle, Stahlguss, Grauguss, Hartguss, Mangan-Hartstahl, CrNi-Stähle, Bronzen, Leicht-und Buntmetalle verwendbar.
Anwendung: 90° – Zum Anbohren und gleichzeitigem Ansenken, wenn ein Spiralbohrer mit kleinerem Ø folgt. Speziell für positionsgenaues und schnelles Anbohren auf NC-Maschinen und Lehrenbohrwerken geeignet. Zum Zentrieren und Anfasen von Gewindebohrungen in einem Arbeitsgang verwendbar. Nur zum Anbohren geeignet. Besonders für hochfeste Stähle, Stahlguss, Grauguss, Hartguss, Mangan-Hartstahl, CrNi-Stähle, Bronzen, Leicht-und Buntmetalle verwendbar.

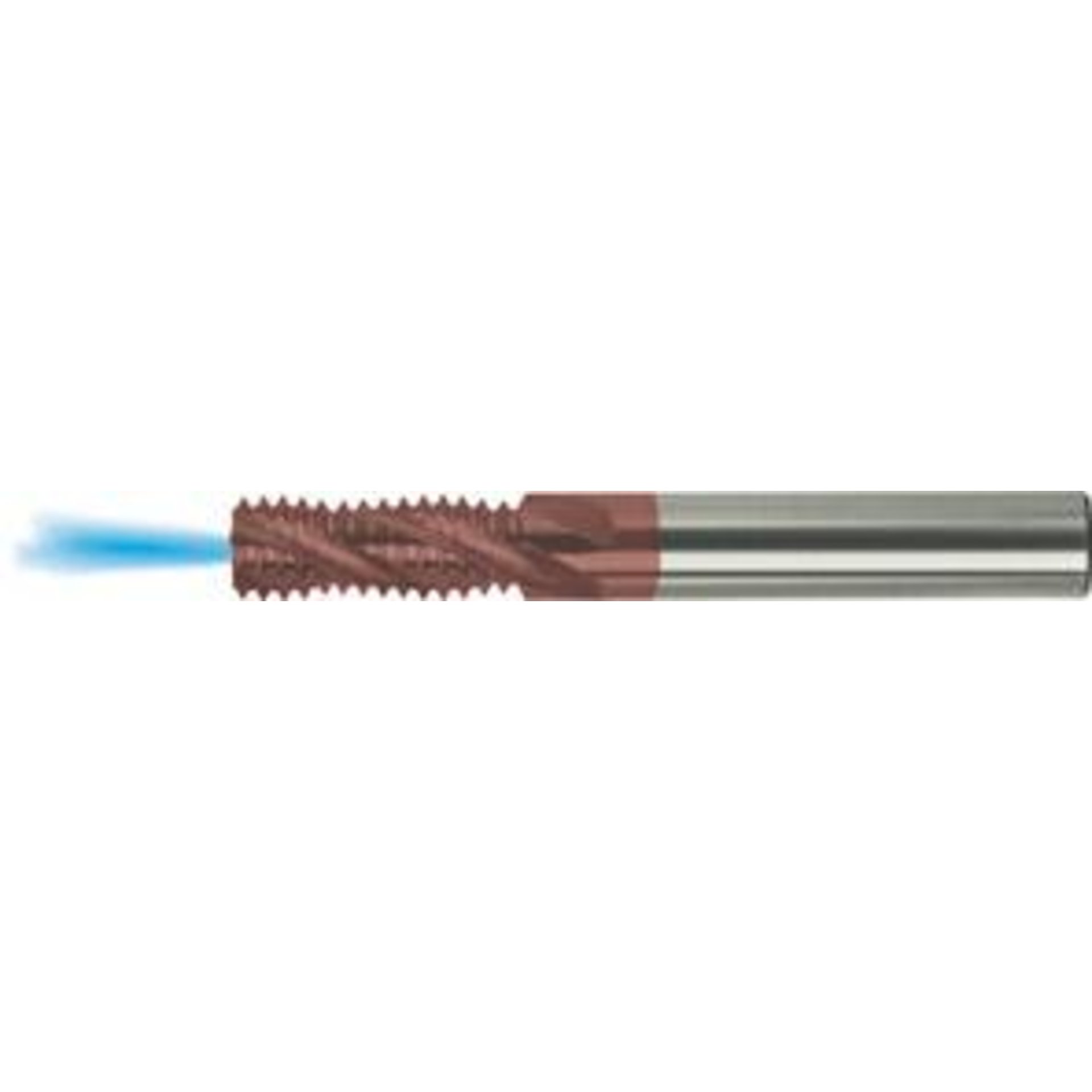

Ausführung: Durch das Fräsprinzip ergeben sich eine exakte Gewindetiefe, eine sehr hohe Oberflächengüte im Gewinde, eine prozesssichere Bearbeitung schwer zerspanbarer Werkstoffe sowie eine Gewindefertigung bis nahe an den Grund. Anwendung: Zum Bohren, Senken und Gewindefräsen mit nur einem Werkzeug. Für metrische Regelgewinde (sowohl Rechts- wie auch Linksgewinde) nach DIN 13 für Durchgangs- und Grundloch bohrungen. Hinweis: VHM-Gewindefräser für weitere Gewindearten (NC, UNF, Rohrgewinde usw.) auf Anfrage. Weiterführende Informationen finden Sie im technischen Anhang.
Ausführung: Durch das Fräsprinzip ergeben sich eine exakte Gewindetiefe, eine sehr hohe Oberflächengüte im Gewinde, eine prozesssichere Bearbeitung schwer zerspanbarer Werkstoffe sowie eine Gewindefertigung bis nahe an den Grund. Anwendung: Zum Bohren, Senken und Gewindefräsen mit nur einem Werkzeug. Für metrische Regelgewinde (sowohl Rechts- wie auch Linksgewinde) nach DIN 13 für Durchgangs- und Grundloch bohrungen. Hinweis: VHM-Bohrgewindefräser für weitere Gewindearten (UNC, UNF, Rohrgewinde usw.) auf Anfrage. Weiterführende Informationen finden Sie im technischen Anhang.
Ausführung: Durch das Fräsprinzip ergeben sich eine exakte Gewindetiefe, eine sehr hohe Oberflächengüte im Gewinde, eine prozesssichere Bearbeitung schwer zerspanbarer Werkstoffe sowie eine Gewindefertigung bis nahe an den Grund. Anwendung: Zum Bohren, Senken und Gewindefräsen mit nur einem Werkzeug. Für metrische Regelgewinde (sowohl Rechts- wie auch Linksgewinde) nach DIN 13 für Durchgangs- und Grundloch bohrungen. Hinweis: VHM-Bohrgewindefräser für weitere Gewindearten (UNC, UNF, Rohrgewinde usw.) auf Anfrage. Weiterführende Informationen finden Sie im technischen Anhang.
Ausführung: Durch das Fräsprinzip ergeben sich eine exakte Gewindetiefe, eine sehr hohe Oberflächengüte im Gewinde, eine prozesssichere Bearbeitung schwer zerspanbarer Werkstoffe sowie eine Gewindefertigung bis nahe an den Grund. Anwendung: Zum Bohren, Senken und Gewindefräsen mit nur einem Werkzeug. Für metrische Regelgewinde (sowohl Rechts- wie auch Linksgewinde) nach DIN 13 für Durchgangs- und Grundloch bohrungen. Hinweis: VHM-Bohrgewindefräser für weitere Gewindearten (UNC, UNF, Rohrgewinde usw.) auf Anfrage. Weiterführende Informationen finden Sie im technischen Anhang.
Elektro-SortimentInformationen zu Artikeln für Kabelverschraubungen Die Gewinde sind metrische ISO-Feingewinde, jeweils mit einer Steigung von 1,5 bei allen Maßen. Bei Verteilerschränken mit Wandstärken bis max. 3–5,5 mm werden die Kabelverschraubungen in das Gehäuse verschraubt. Mit einem unserer Stufenbohrer für Kabelverschraubungen wird das Gewindekernloch gebohrt. Für das entsprechende Gewinde wurden Spezial-Einschnitt-Gewindebohrer entwickelt (M12–M32). Die Einschnitt-Gewindebohrer verfügen über eine lange Pilotspitze mit der das Werkzeug in der Bohrung fixiert wird, um ein 100 % fluchtendes Gewinde auch bei einseitigem Druck zu erzeugen. Der Antrieb des Gewindebohrers wurde so konstruiert, dass man ihn mit einem handelsüblichen Sechskanteinsatz („Nuss") und einer Knarre im Einhandbetrieb betätigen kann. Diese Art des Antriebes ist zeit- und platzsparend. Ausführung: Lieferung im robusten Kunststoffkoffer mit Schaumstoff-Inlays zur sicheren Verwahrung der Werkzeuge. Satzinhalt: Spezial-Einschnittgewindebohrer M12 x 1,5; 16 x 1,5; 20 x 1,5; 25 x 1,5; 32 x 1,5 Stufenbohrer mit Spiralnute EC 10 für Ø 7–32,5/M12 x 1,5/M32 x 1,5Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

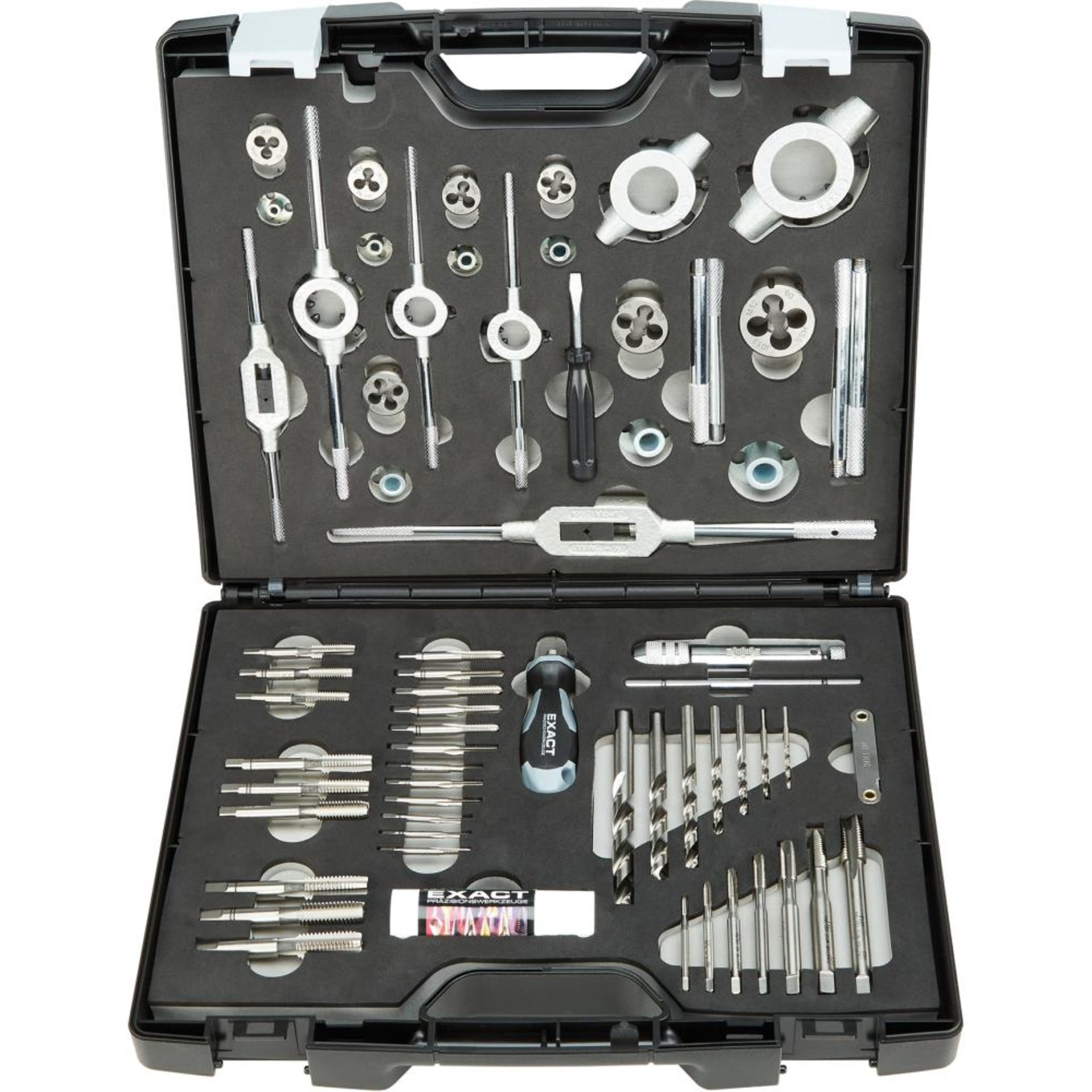

Gewindeschneidwerkzeug-Satz M 3-M 12 in MetallkassetteSatzinhalt: 7 Stück Gewindebohrersätze 3-teilig DIN 352 M3; 4; 5; 6; 8; 10; 12Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

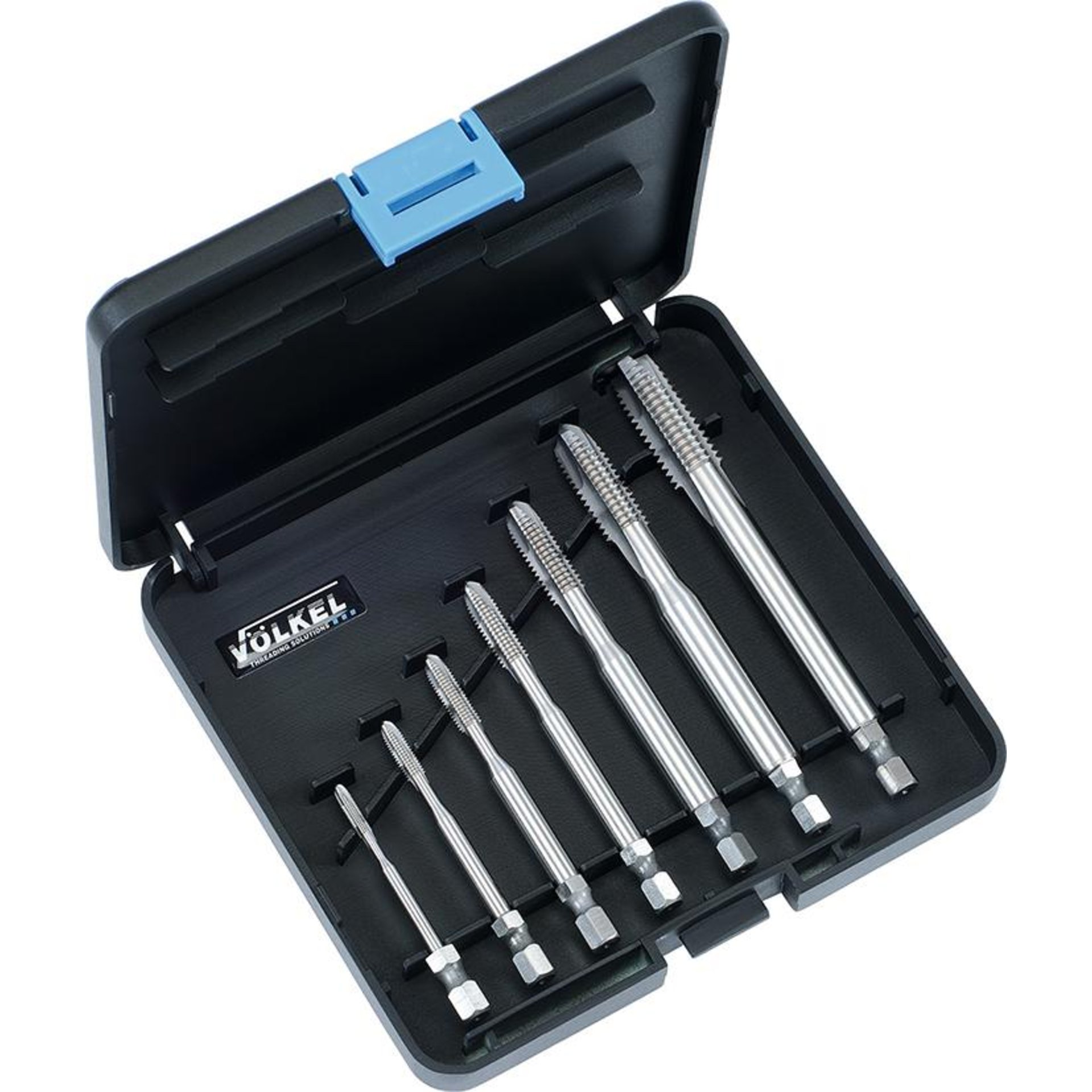

Einschnittgewindebohrer-Satz M3–M12Satzinhalt: Je 2 Stück Einschnittgewindebohrer, DIN 352 M3; 4; 5; 6; 8; 10; 12 1 Stück Windeisen, verstellbar, DIN 1814, Größe 1 1/2 1 Stück Werkzeughalter Größe 1Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Ausführung: Ähnlich DIN 6527. Anwendung: Zum Anfasen, Entgraten von Werkstückkanten sowie für Konturarbeiten bestens geeignet. 60°.
Ausführung: Ähnlich DIN 6527. Anwendung: Zum Anfasen, Entgraten von Werkstückkanten sowie für Konturarbeiten bestens geeignet. 60°.
Ausführung: Ähnlich DIN 6527. Anwendung: Zum Anfasen, Entgraten von Werkstückkanten sowie für Konturarbeiten bestens geeignet. 90°.

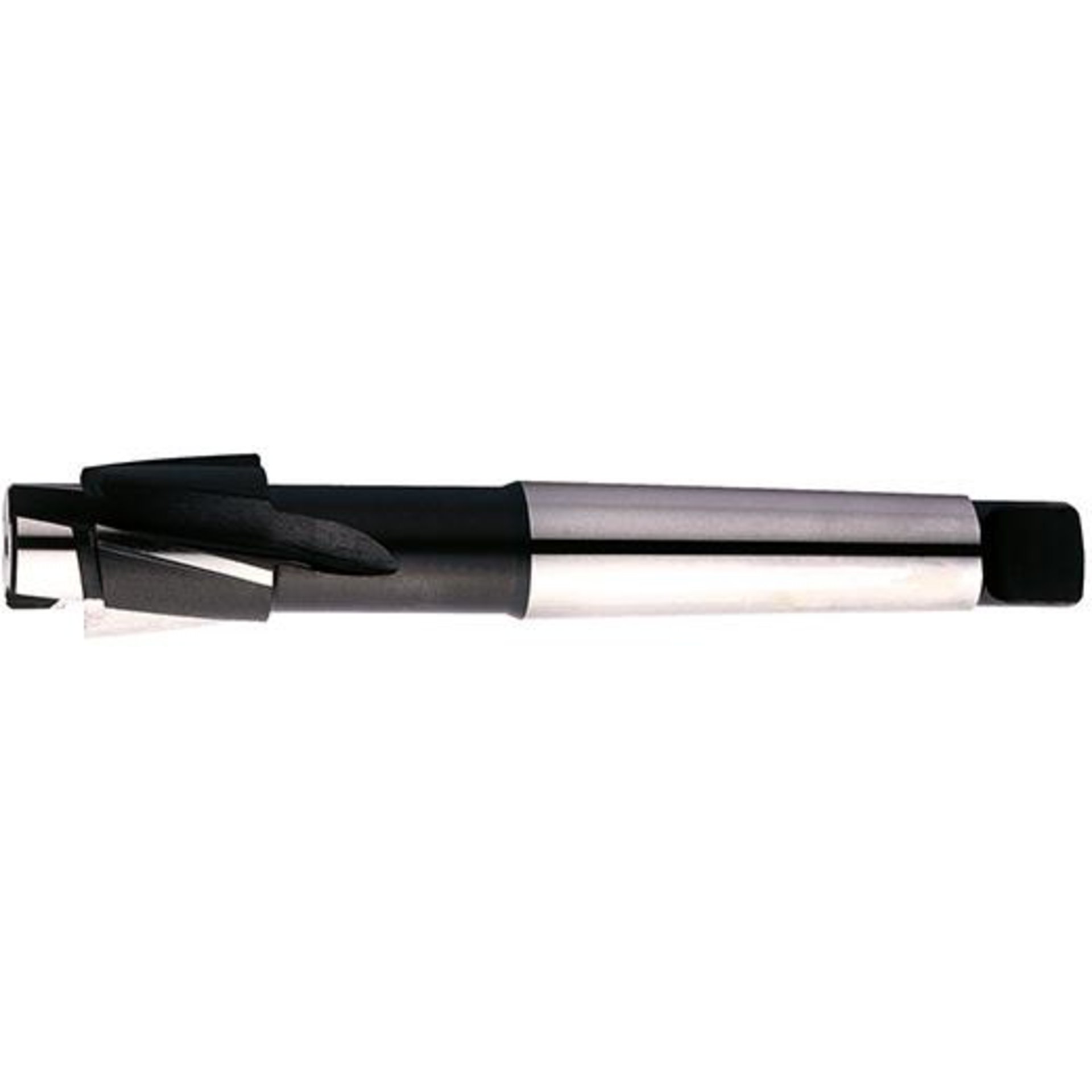

Ausführung: Spiralgenutet, mit festem Führungszapfen. Anwendung: Zum Versenken von Innensechskantschrauben DIN 912, DIN 6912 und DIN 7984 sowie Zylinderschrauben DIN 84 (ISO 1207). Hinweis: Weitere Abmessungen auf Anfrage lieferbar.
Ausführung: Spiralgenutet, mit festem Führungszapfen. Anwendung: Zum Versenken von Innensechskantschrauben DIN 912, DIN 6912 und DIN 7984 sowie Zylinderschrauben DIN 84 (ISO 1207). Ideal zum grat- und ratterfreien Senken bei Stahl, Guss und Leichtmetallen.
• Schraubenklemmung • Innengewinde: rechts/links Lieferung: Spannschraube, TORX®-Schlüssel, Auflageplatte 1,5°, ohne Gewindeschneidplatten.

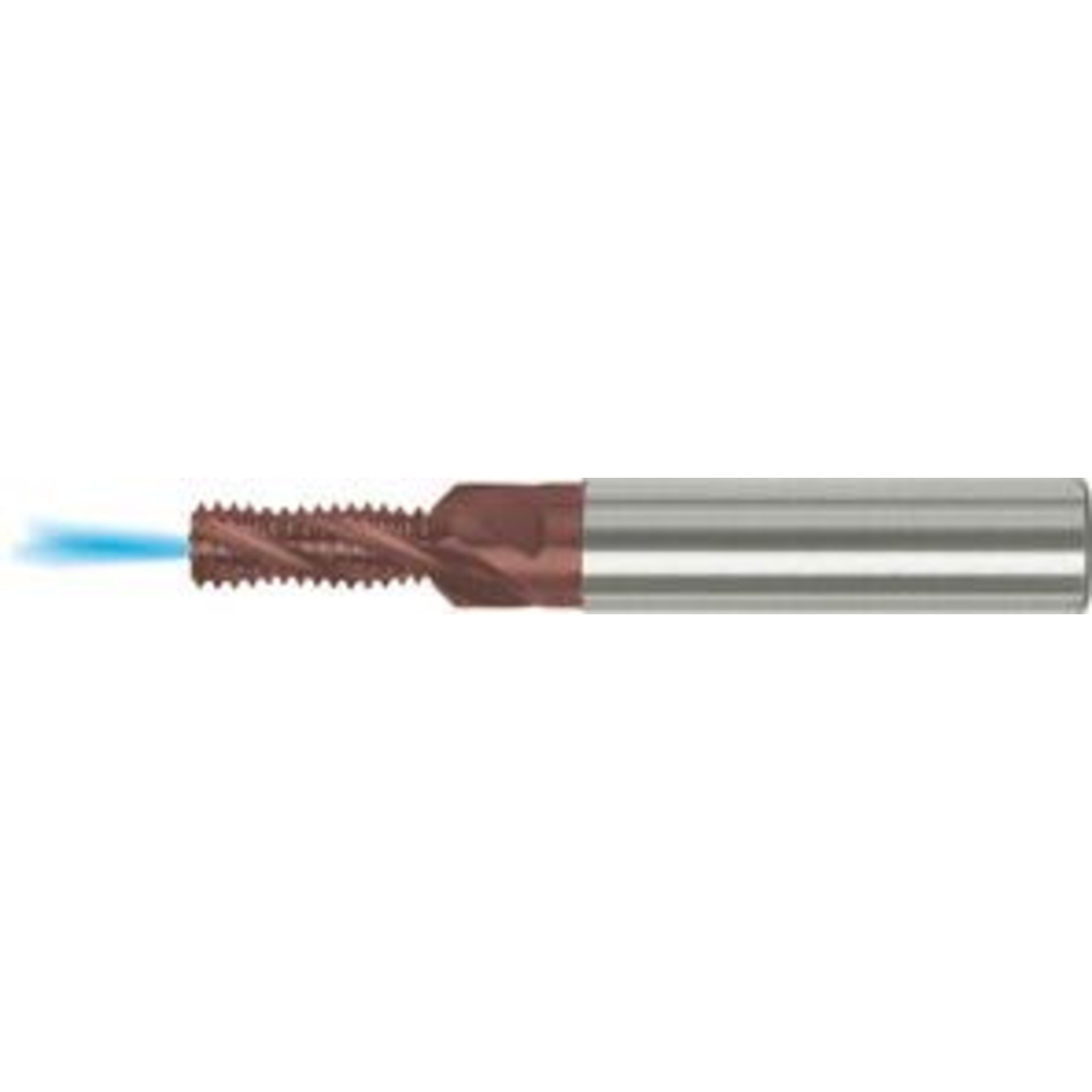

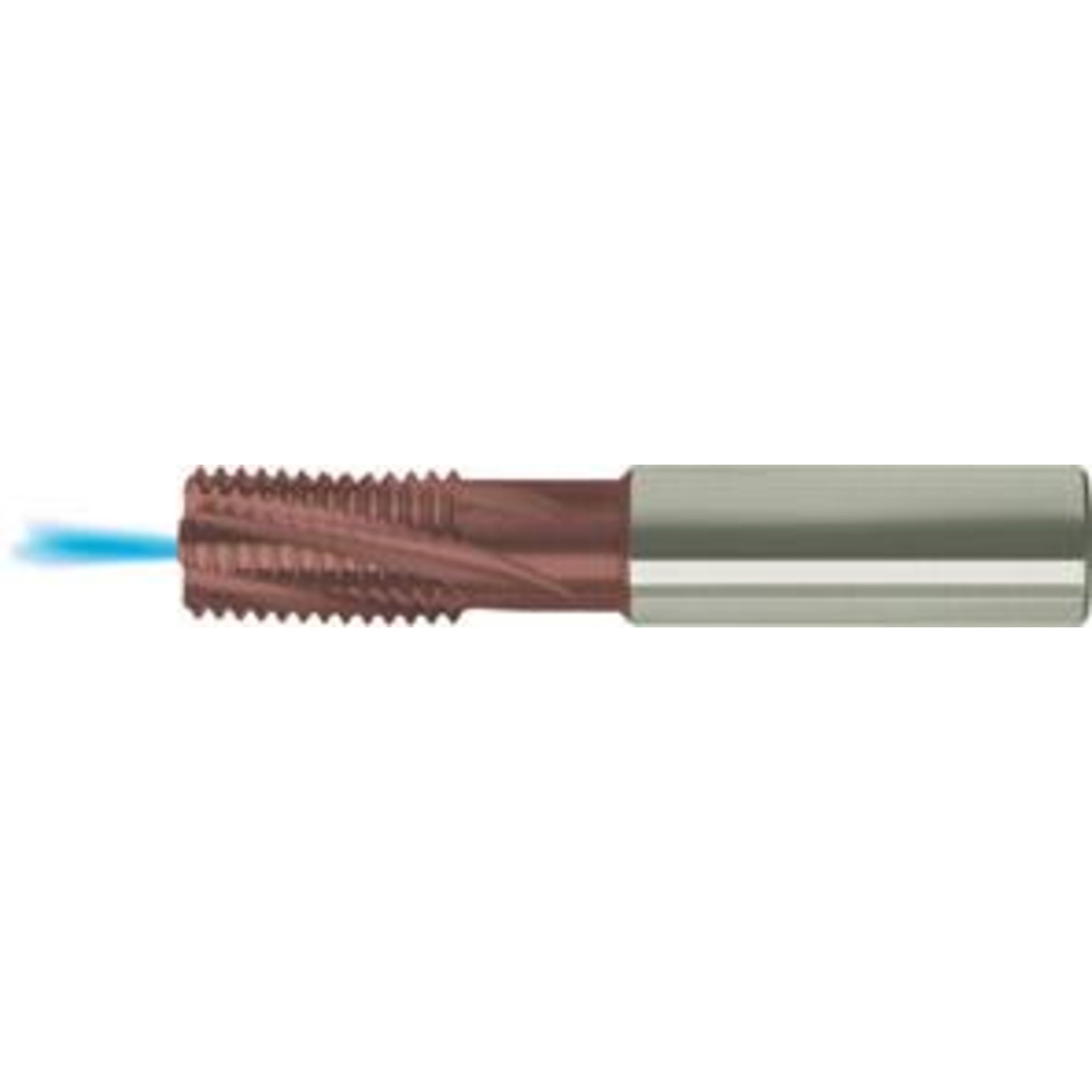

Ausführung: Mit innerer Kühlmittelzufuhr (ab Gewindegröße M4). Durch das Fräsprinzip ergeben sich eine exakte Gewindetiefe, eine sehr hohe Oberflächengüte im Gewinde, eine prozesssichere Bearbeitung schwer zerspanbarer Werkstoffe sowie eine Gewindefertigung bis nahe an den Grund. Anwendung: Zum Gewindefräsen und Senken mit nur einem Werkzeug. Für metrische Regelgewinde (sowohl Rechts- wie auch Linksgewinde) nach DIN 13 für Durchgangs- und Grundloch bohrungen. Hinweis: VHM-Gewindefräser für weitere Gewindearten (UNC, UNF, Rohrgewinde usw.) auf Anfrage. Weiterführende Informationen finden Sie im technischen Anhang.
Ausführung: Mit innerer Kühlmittelzufuhr (ab Gewindegröße M4). Durch das Fräsprinzip ergeben sich eine exakte Gewindetiefe, eine sehr hohe Oberflächengüte im Gewinde, eine prozesssichere Bearbeitung schwer zerspanbarer Werkstoffe sowie eine Gewindefertigung bis nahe an den Grund. Anwendung: Zum Gewindefräsen und Senken mit nur einem Werkzeug. Für metrische Regelgewinde (sowohl Rechts- wie auch Linksgewinde) nach DIN 13 für Durchgangs- und Grundloch bohrungen. Hinweis: VHM-Gewindefräser für weitere Gewindearten (UNC, UNF, Rohrgewinde usw.) auf Anfrage. Weitere Informationen finden Sie im technischen Anhang.
Ausführung: Durch das Fräsprinzip ergeben sich eine exakte Gewindetiefe, eine sehr hohe Oberflächengüte im Gewinde, eine prozesssichere Bearbeitung schwer zerspanbarer Werkstoffe sowie eine Gewindefertigung bis nahe an den Grund. O hne Senkfase. Anwendung: Für metrische Regelgewinde (sowohl Rechts- wie auch Linksgewinde) nach DIN 13 für Durchgangs- und Grundloch bohrungen. Hinweis: VHM-Gewindefräser für weitere Gewindearten (UNC, UNF, Rohrgewinde usw.) auf Anfrage. Weiterführende Informationen finden Sie im technischen Anhang.
