Werkstück- & Werkzeugspannung
Spanndrahthalter• Kunststoff, RAL6005 Moosgrün • Mit selbstschneidender Schraube (3,9 x 25 mm)Hersteller: Gustav Alberts GmbH & Co. KG, Blumenthal 2, 58849 Herscheid, DE, +4923579070, info@gah.de
Verstellbarer Anschlag Accura• Für einzelne (zerlegte) Korpusseiten, KunststoffHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

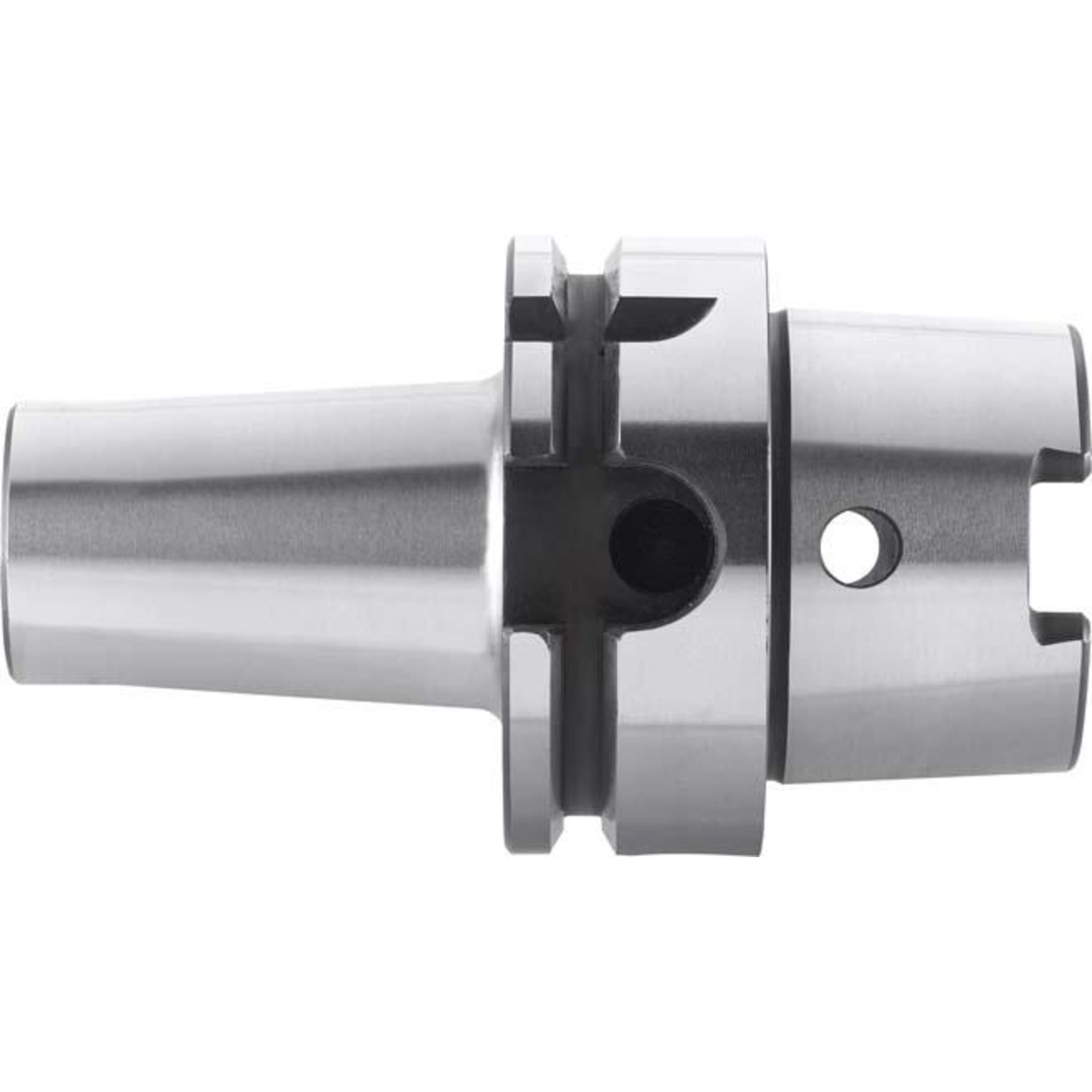

Spannfutter für EinschraubfräserAusführung: Aus speziellem Einsatzstahl für hochbeanspruchte Bauteile, mit einer Zugfestigkeit im Kern von mind. 1000 N/mm². Hohe Wiederholgenauigkeit beim Wechsel von Werkzeugen. Feste axiale Positionierung durch Plananlage. Gehärtet: 58 ± 2 HRC Anwendung: Zur Aufnahme von Werkzeugen mit Anzugsgewinde.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

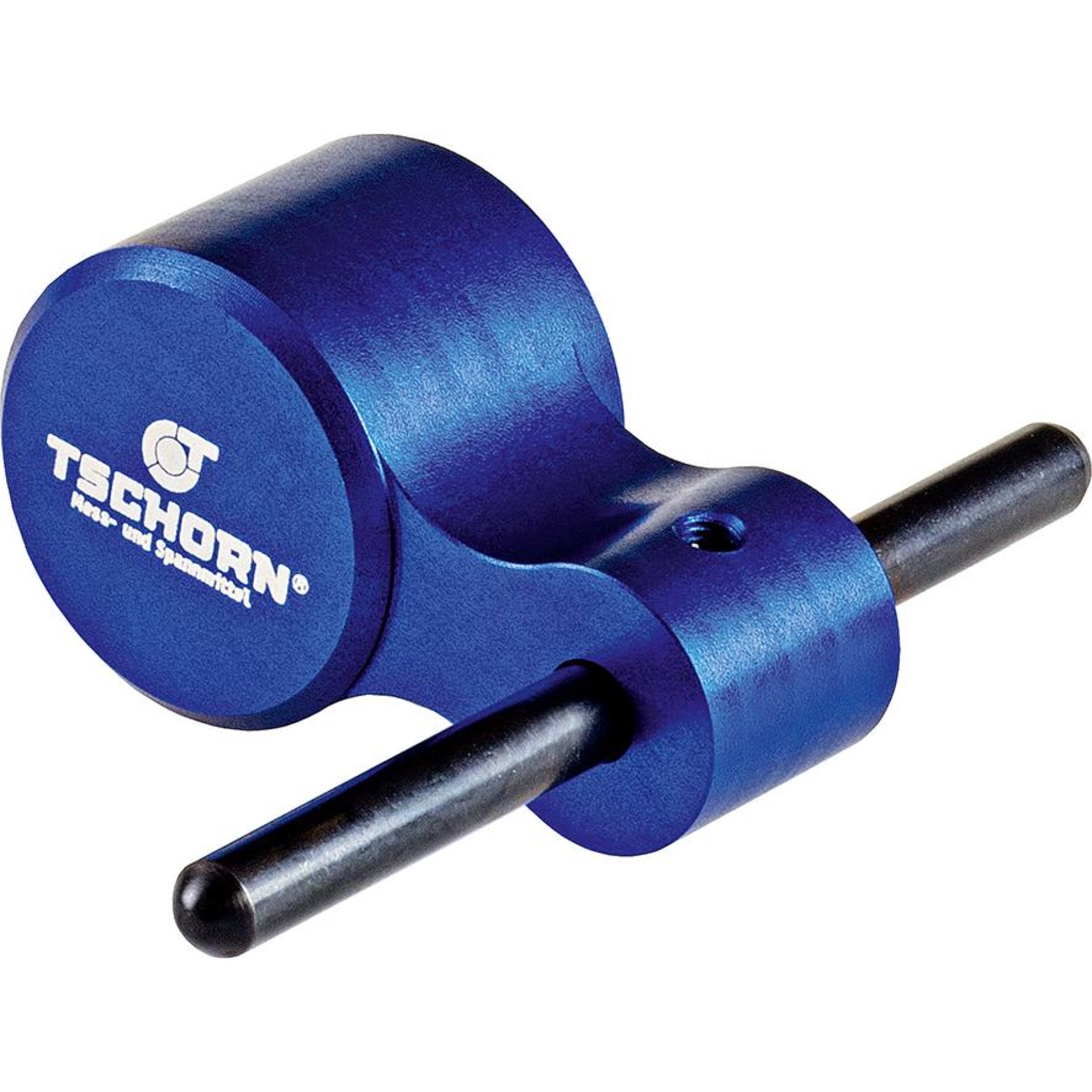

Werkstückanschlag EasyMagAusführung: Magnetische Befestigung, z. B. direkt am Schraubstock. Nach der Positionierung einfach wieder abnehmbar, das Werkstück kann ungestört bearbeitet werden. Anwendung: Zum einfachen Ausrichten von Werkstücken. EasyMagHersteller: Tschorn GmbH, Dieselstraße, 73660 Urbach, DE, +4971816069860, info@tschorn-gmbh.de

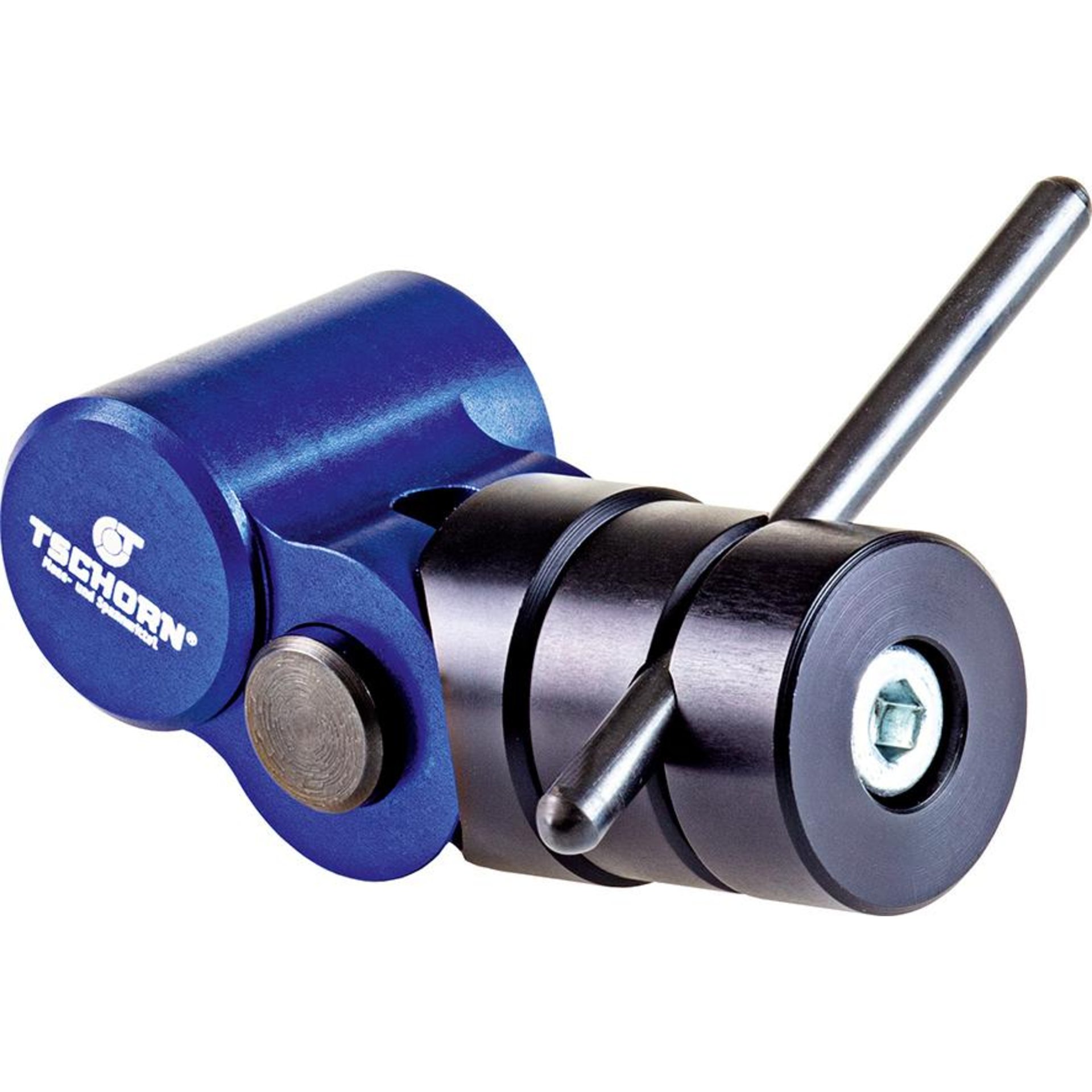

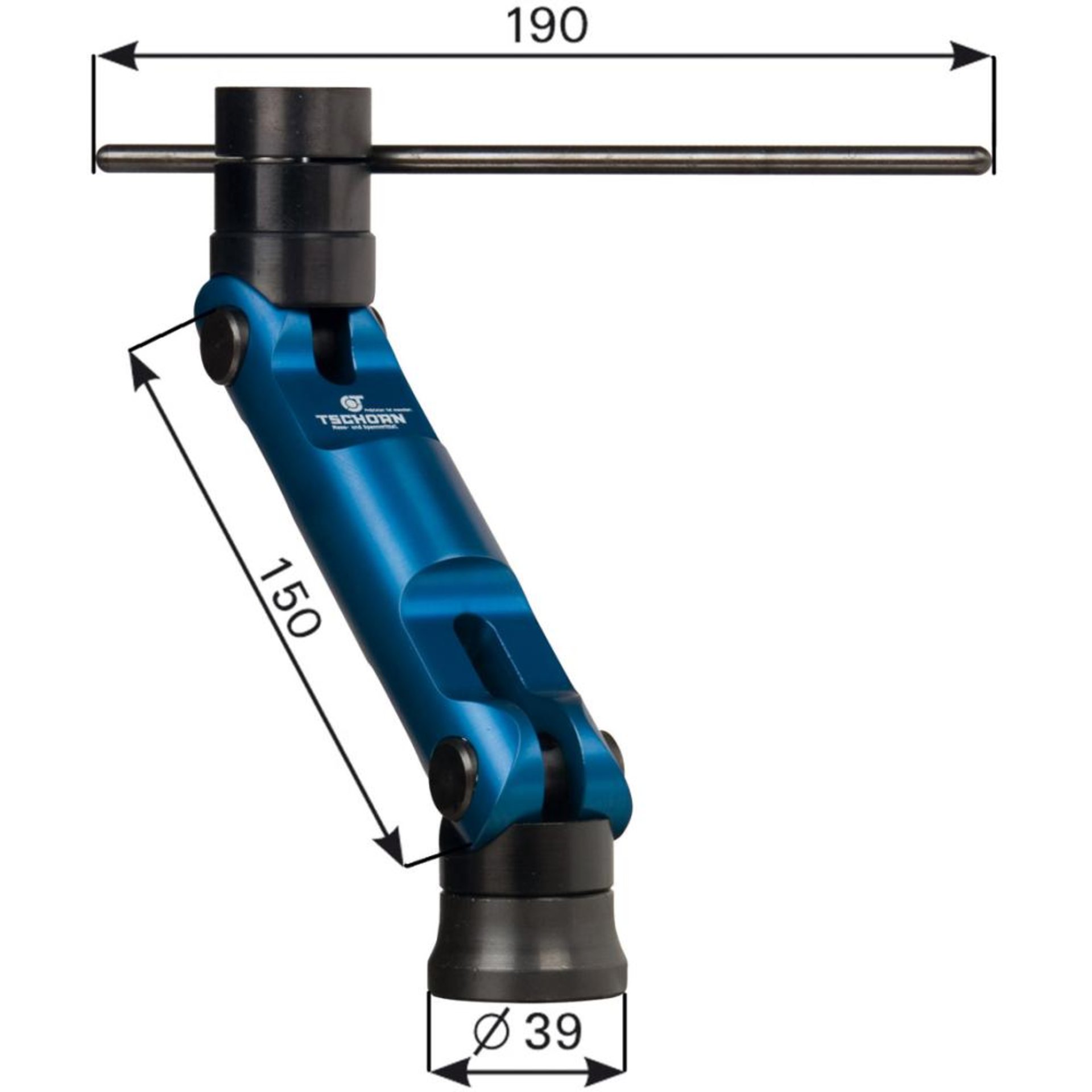

Werkstückanschlag FlexiMagAusführung: Magnetische Befestigung, z. B. direkt am Schraubstock. Nach der Positionierung einfach wieder abnehmbar, das Werkstück kann ungestört bearbeitet werden. Anwendung: Zum einfachen Ausrichten von Werkstücken. FlexiMag Kann geschwenkt und gedreht werden, für mehr Flexibilität beim Ausrichten.Hersteller: Tschorn GmbH, Dieselstraße, 73660 Urbach, DE, +4971816069860, info@tschorn-gmbh.de

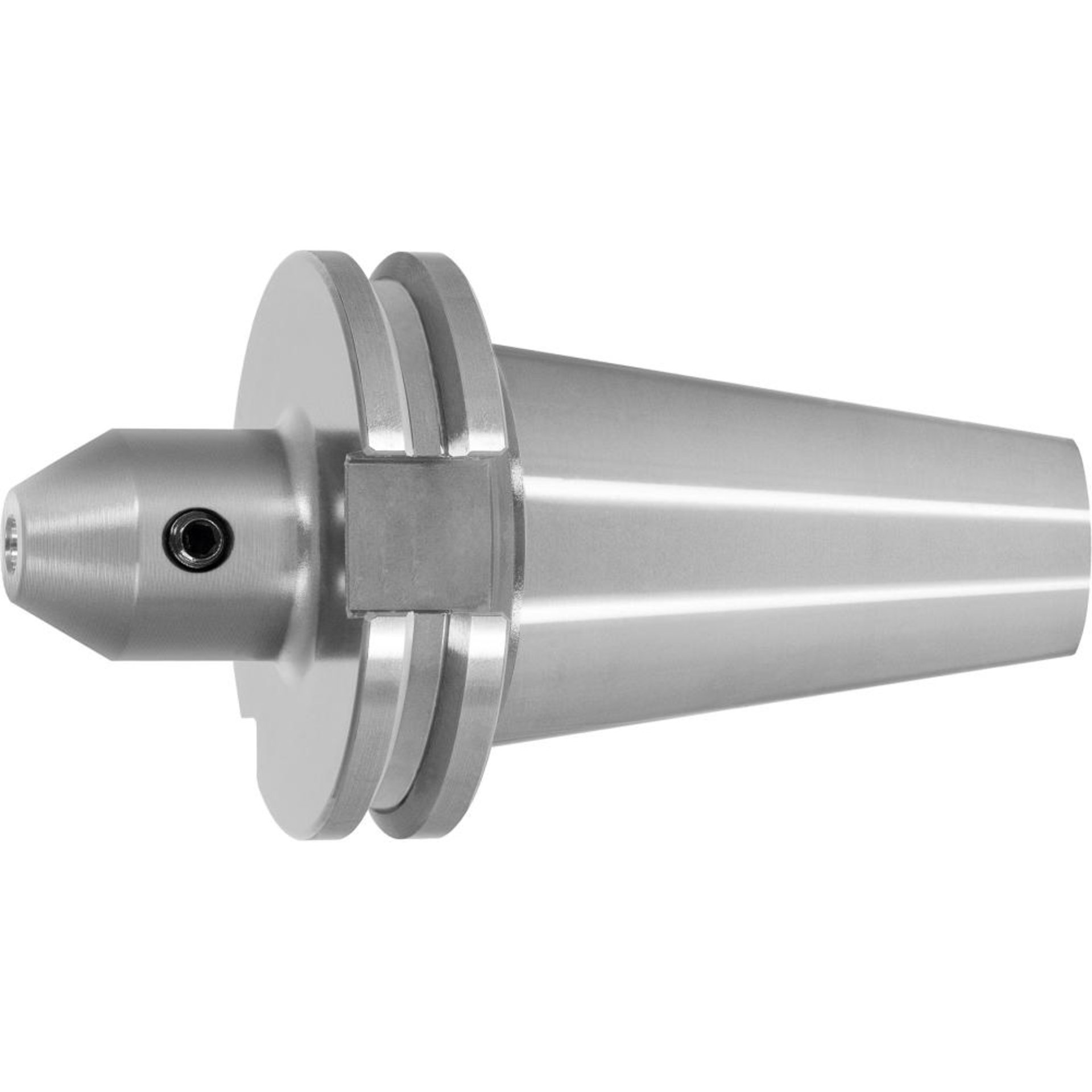

Flächenspannfutter SK 40, System WeldonAusführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Mit zentraler Kühlmittelbohrung. Kegelwinkeltoleranz: AT3 Bohrungstoleranz: H5 Gehärtet: 60 –2 HRC Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit Spannschraube.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Flächenspannfutter SK 50, System WeldonAusführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Mit zentraler Kühlmittelbohrung. Kegelwinkeltoleranz: AT3 Bohrungstoleranz: H5 Gehärtet: 60 –2 HRC Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit Spannschraube.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

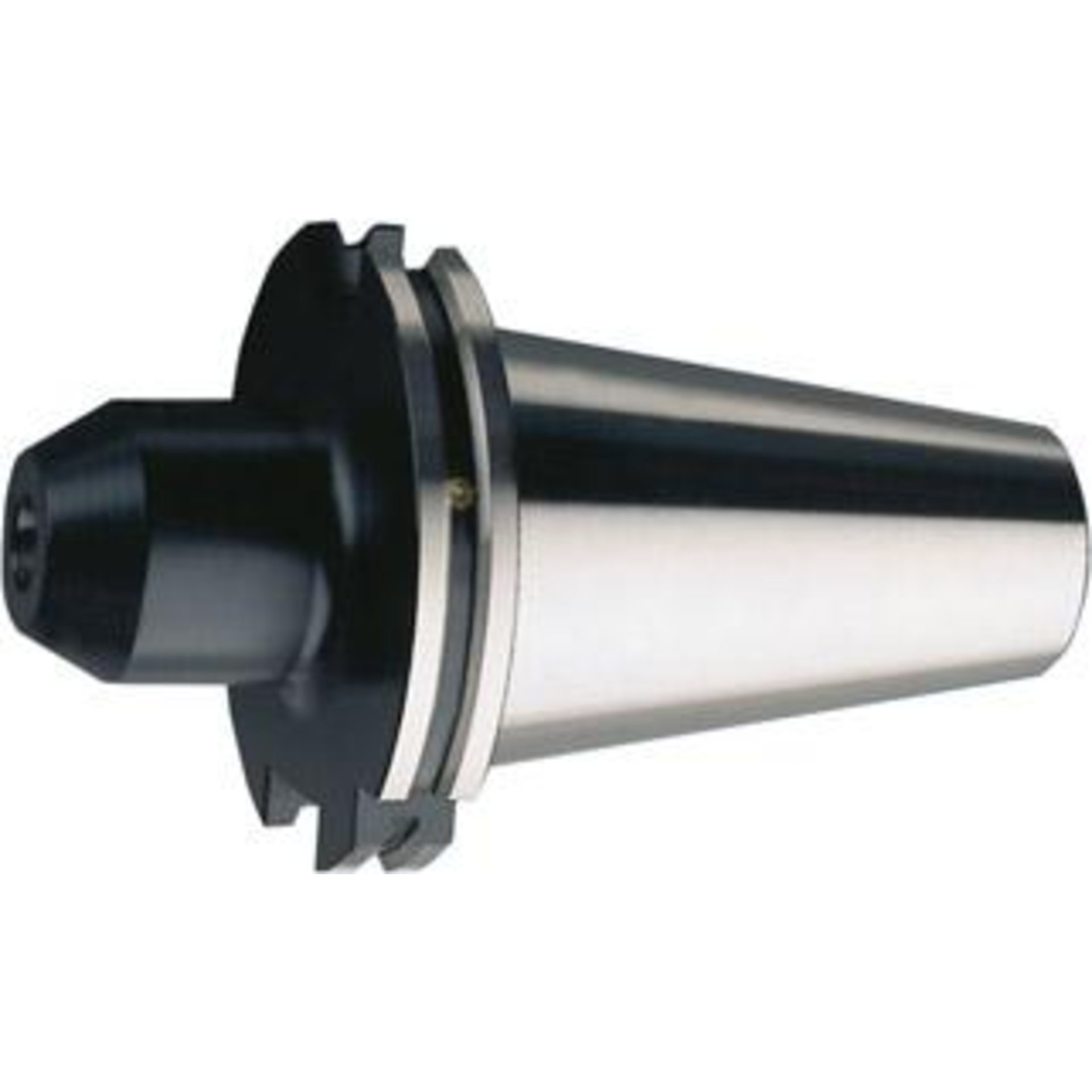

Flächenspannfutter System Weldon, ISO 7388-1 (DIN 69871), SK 40, Wuchtgüte G2,5 22000 min-1Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Alle Funktionsflächen feinbearbeitet und garantierte Qualität durch doppelte 100 % Kontrolle. Mit zentraler Kühlmittelbohrung. Kegelwinkeltoleranz: AT3 Bohrungstoleranz: H5 Gehärtet: 60 –2 HRC Rundlaufgenauigkeit: < 0,003 mm. Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit Spannschraube.Hersteller: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Flächenspannfutter System Weldon, ISO 7388-1 (DIN 69871), SK 50, Wuchtgüte G2,5 22000 min-1Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Alle Funktionsflächen feinbearbeitet und garantierte Qualität durch doppelte 100 % Kontrolle. Mit zentraler Kühlmittelbohrung. Kegelwinkeltoleranz: AT3 Bohrungstoleranz: H5 Gehärtet: 60 –2 HRC Rundlaufgenauigkeit: < 0,003 mm. Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit Spannschraube.Hersteller: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de

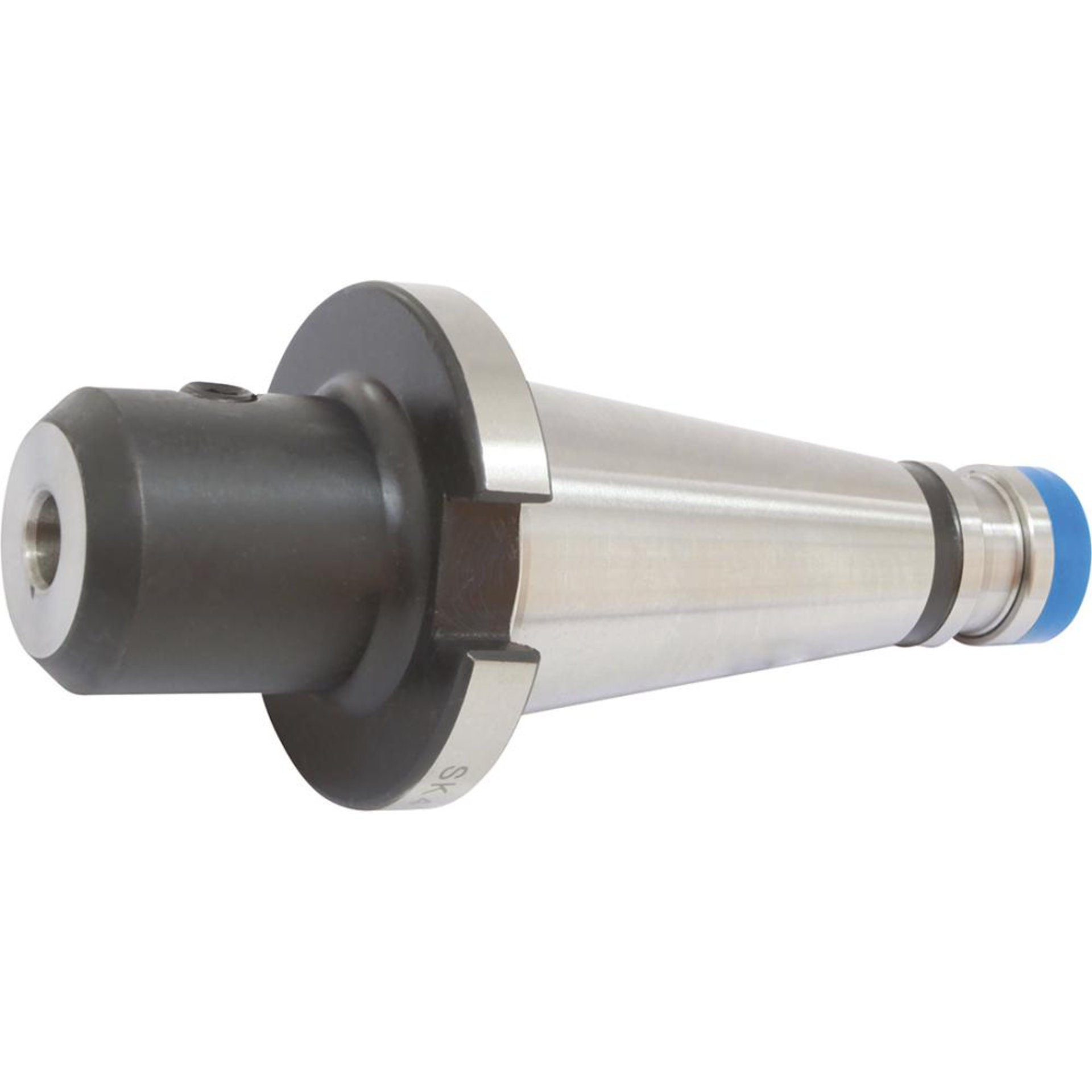

Flächenspannfutter System Weldon, SK 40Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Bohrungstoleranz: H5 Gehärtet: 58 ± 2 HRC Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit eingebauter Spannschraube, ab Ø 25 mm mit zwei Spannschrauben.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Flächenspannfutter System Weldon, SK 50Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Bohrungstoleranz: H5 Gehärtet: 58 ± 2 HRC Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit eingebauter Spannschraube, ab Ø 25 mm mit zwei Spannschrauben.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

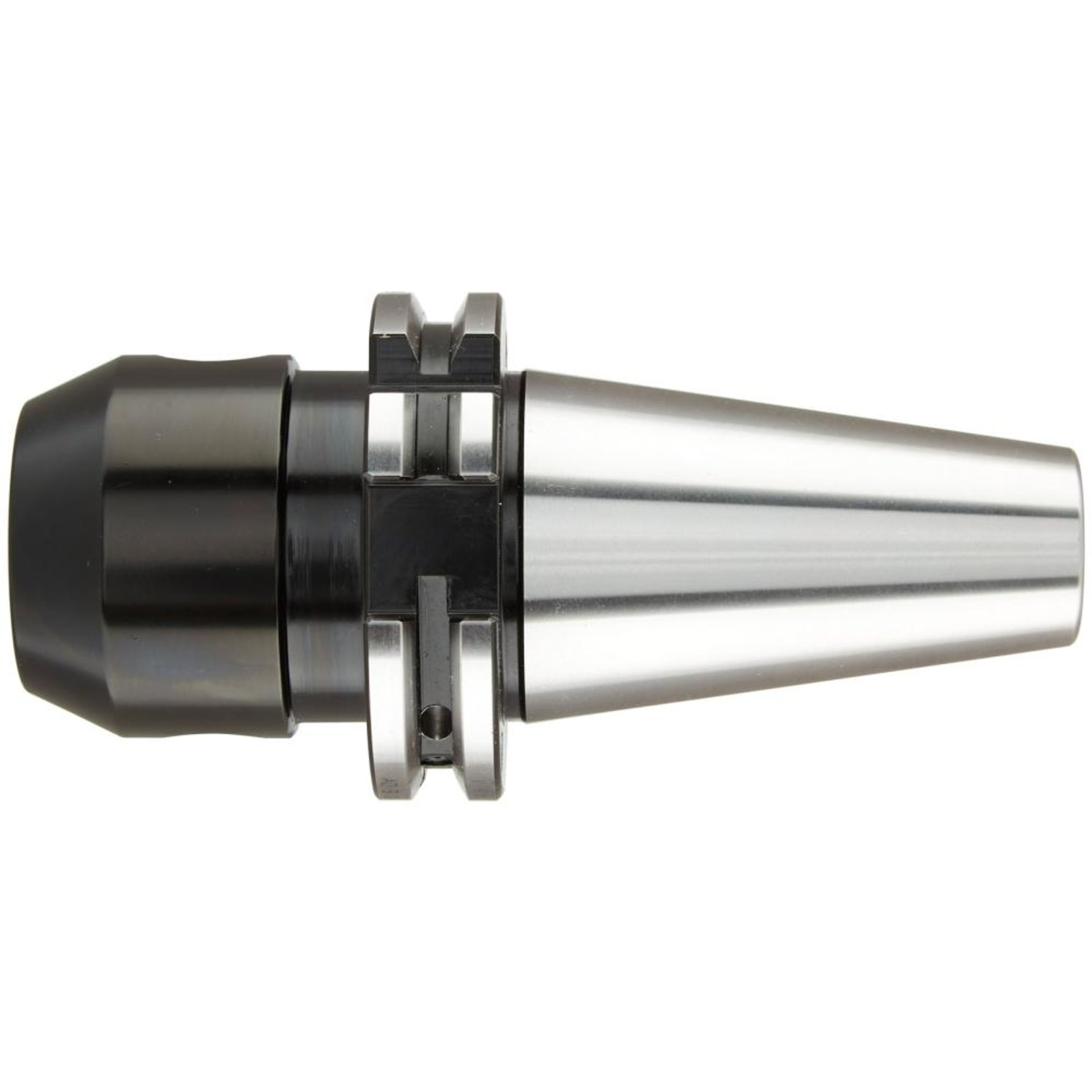

Flächenspannfutter, System Weldon, mit KühlkanalschlitzenAusführung: Aus legiertem Einsatzstahl, mit zentraler Kühlkanalbohrung und seitlichen Kühlkanalschlitzen, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Bohrungstoleranz: H5 Gehartet: 58 ±2 HRC Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit Spannschraube.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

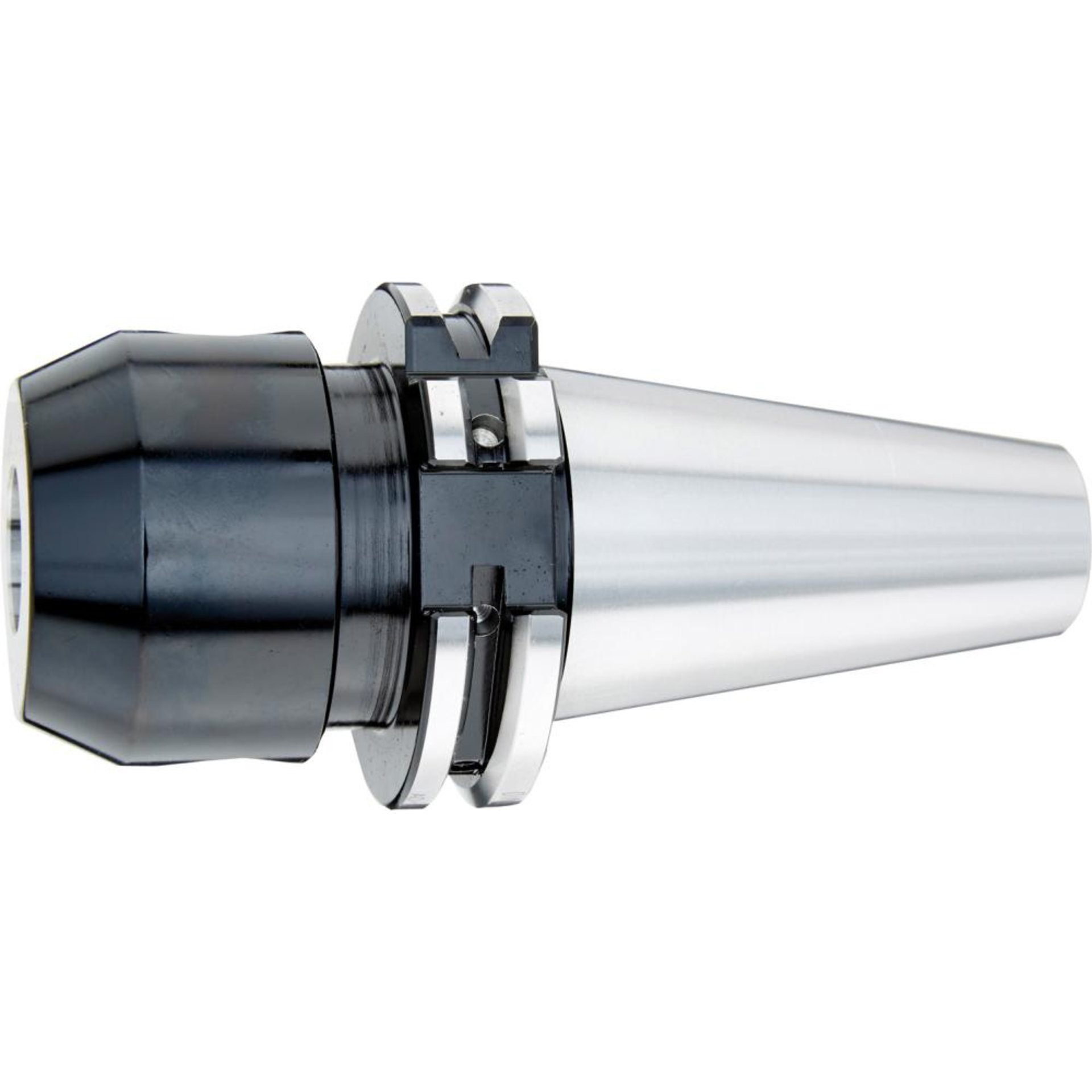

Werkzeugaufnahme Weldon ISO 7388-1 (DIN 69871) AD/B, SK 40, FORTISAusführung: Aus legiertem Einsatzstahl, mit zentraler Kühlmittelbohrung und einer Zugfestigkeit im Kern von ca. 950 N/mm². Mit einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Bohrungstoleranz: H5 Gehärtet: 58 ±2 HRC Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit Spannschraube.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Werkzeugaufnahme Weldon ISO 7388-1 (DIN 69871) AD/B, SK50, FORTISAusführung: Aus legiertem Einsatzstahl, mit zentraler Kühlmittelbohrung und einer Zugfestigkeit im Kern von ca. 950 N/mm². Mit einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Bohrungstoleranz: H5 Gehärtet: 58 ±2 HRC Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit Spannschraube.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

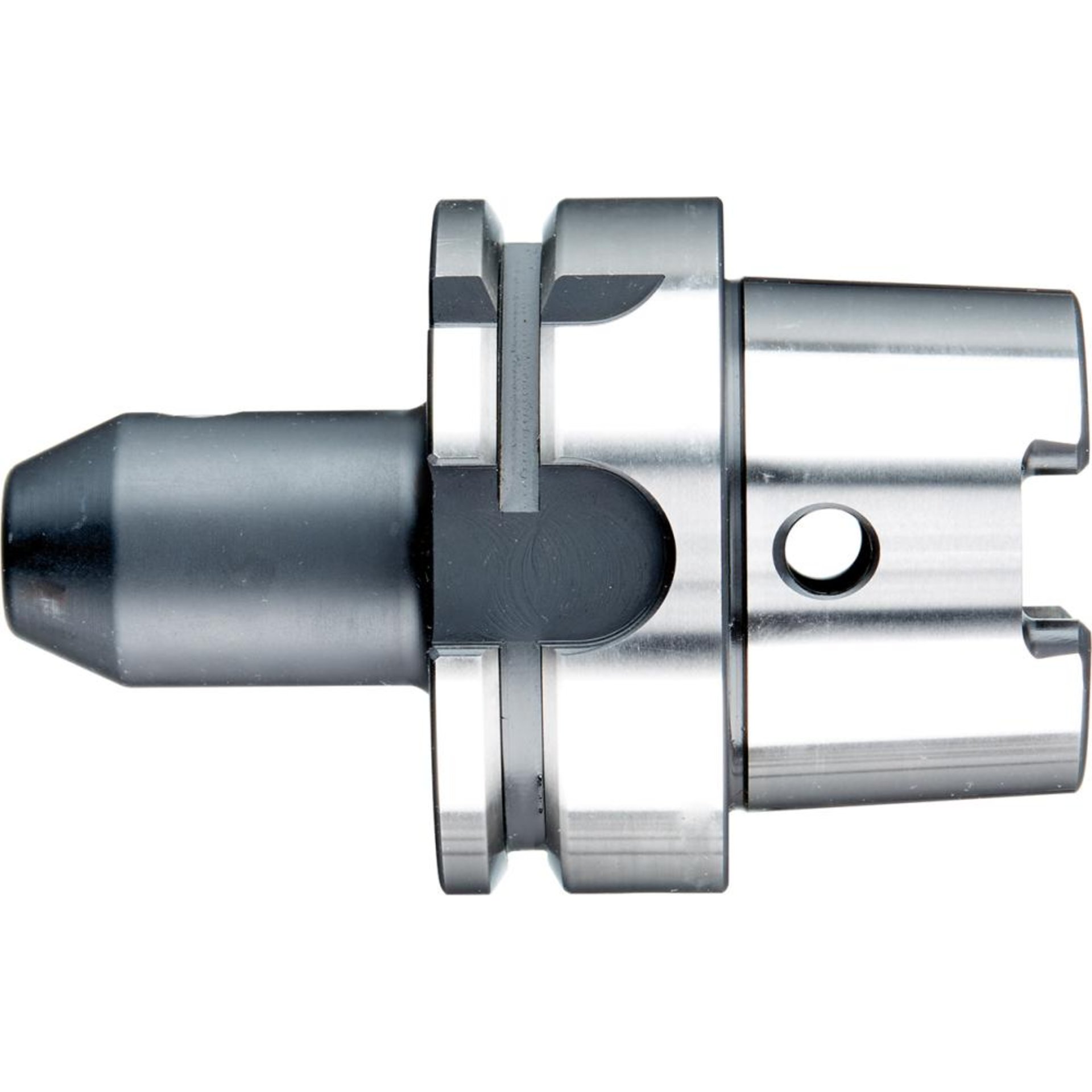

Flächenspannfutter System Weldon, ISO 12164-1 (DIN 69893), Form A, HSK 63Ausführung: Aus speziellem Einsatzstahl für hoch-beanspruchte Bauteile mit einer Zugfestigkeit im Kern von mind. 950 N/mm². Alle Funktionsflächen feinbearbeitet. Gehärtet: 58 ± 2 HRC Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit Spannschraube.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

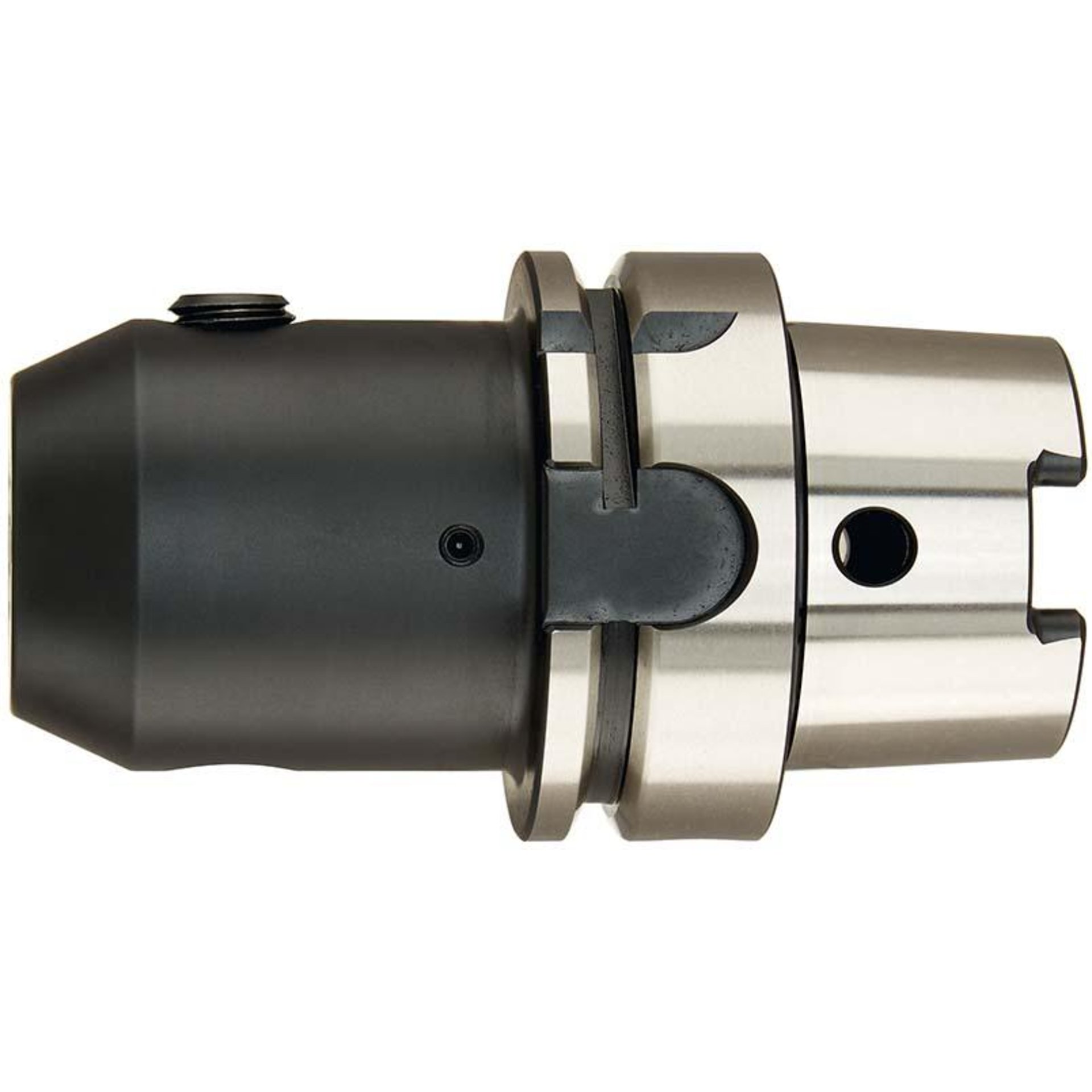

Flächenspannfutter System Weldon, ISO 12164-1 (DIN 69893), Form A, HSK 63Ausführung: Mit innerer Kühlmittelzufuhr. Aus speziellem Einsatzstahl für hochbeanspruchte Bauteile mit einer Zugfestigkeit im Kern von mind. 950 N/mm². Gehärtet: 58 ± 2 HRC Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB. Lieferumfang: Flächenspannfutter mit Spannschraube, ohne Kühlmittelrohr.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

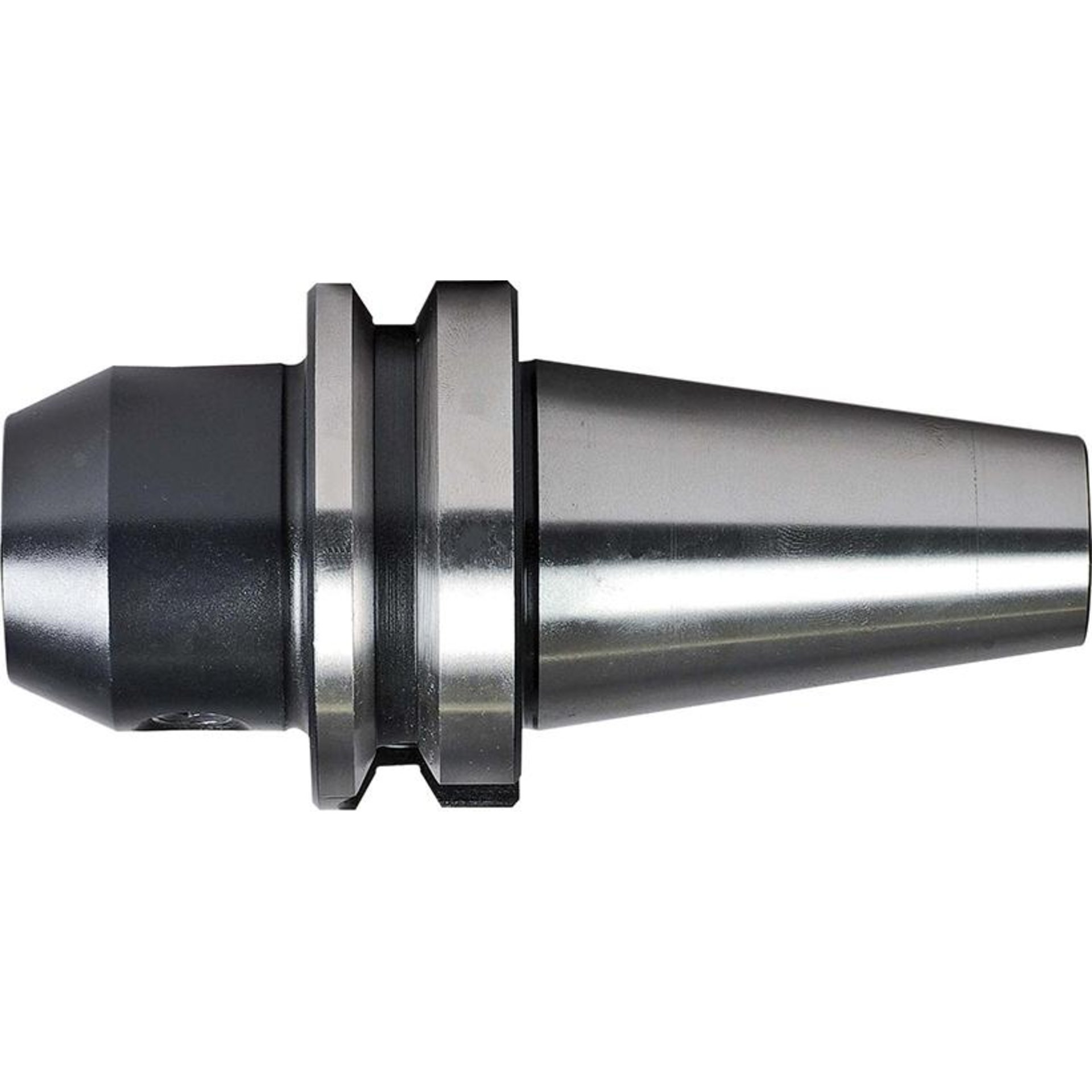

Flächenspannfutter System Weldon, BT 40Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Bohrungstoleranz: H5 Gehärtet: 58 ± 2 HRC Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche. Lieferumfang: Flächenspannfutter mit Spannschraube.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Flächenspannfutter System Weldon, BT 50Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm Bohrungstoleranz: H5 Gehärtet: 58 ± 2 HRC Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher Mitnahmefläche. Lieferumfang: Flächenspannfutter mit Spannschraube.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

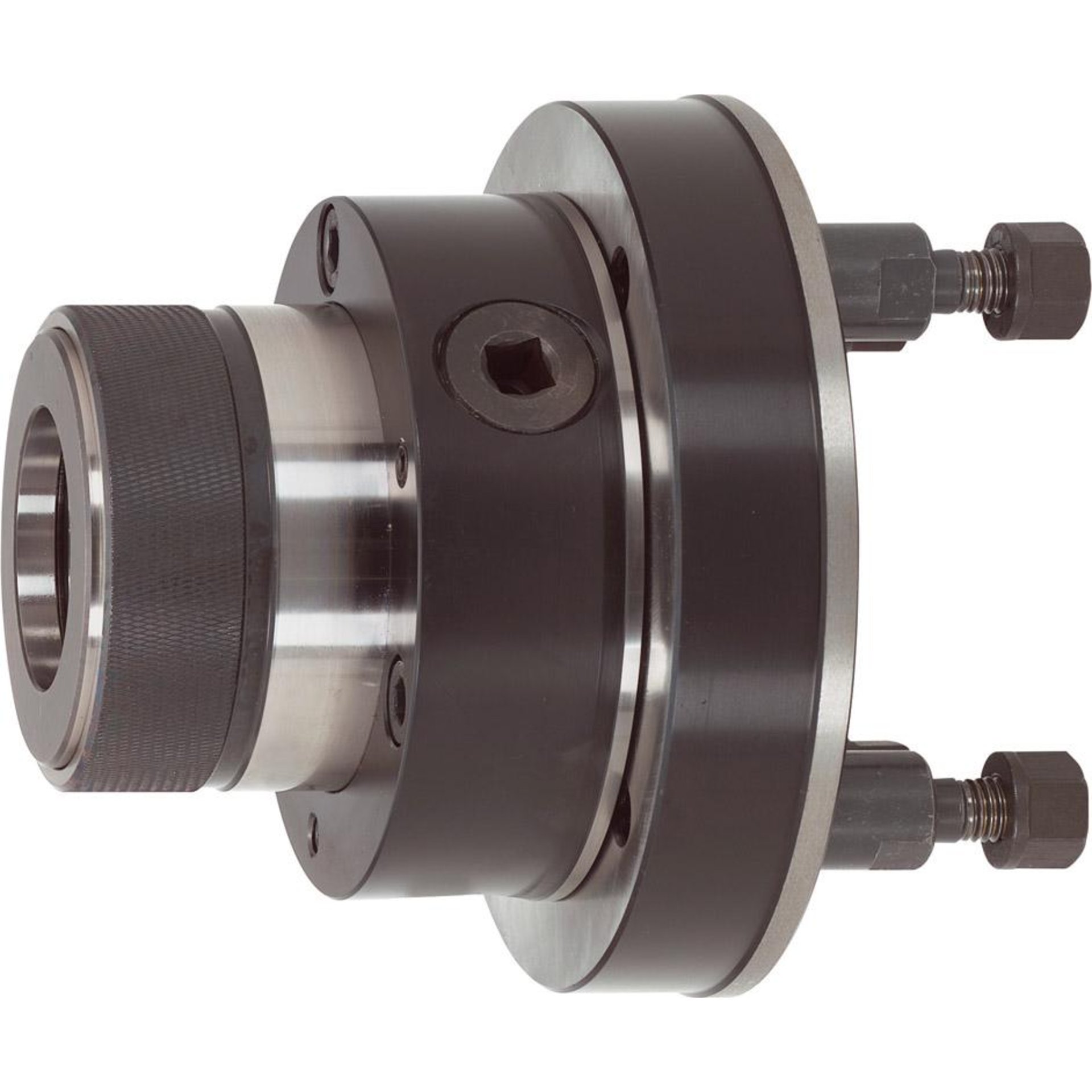

Handspannfutter HSPF 40Ausführung: Basisfutter mit genau angepasstem Zwischenflansch mit Kurzkegel DIN 55027/ISO 702/III. Größere Haltekraft und genauerer Rundlauf durch Spannzangen als bei Dreibackenfuttern. Anwendung: Konventionelle und CNC-Maschinen, z. B. zum Drehen, Bohren, Fräsen und Schleifen. Ideal für Kleinserien. Lieferumfang: Sicherheitsschlüssel, Stehbolzen und Bundmuttern.Hersteller: Eugen Fahrion GmbH & Co. KG, Forststr. 54, 73667 Kaisersbach, DE, +49718492820, verkauf@fahrion.de

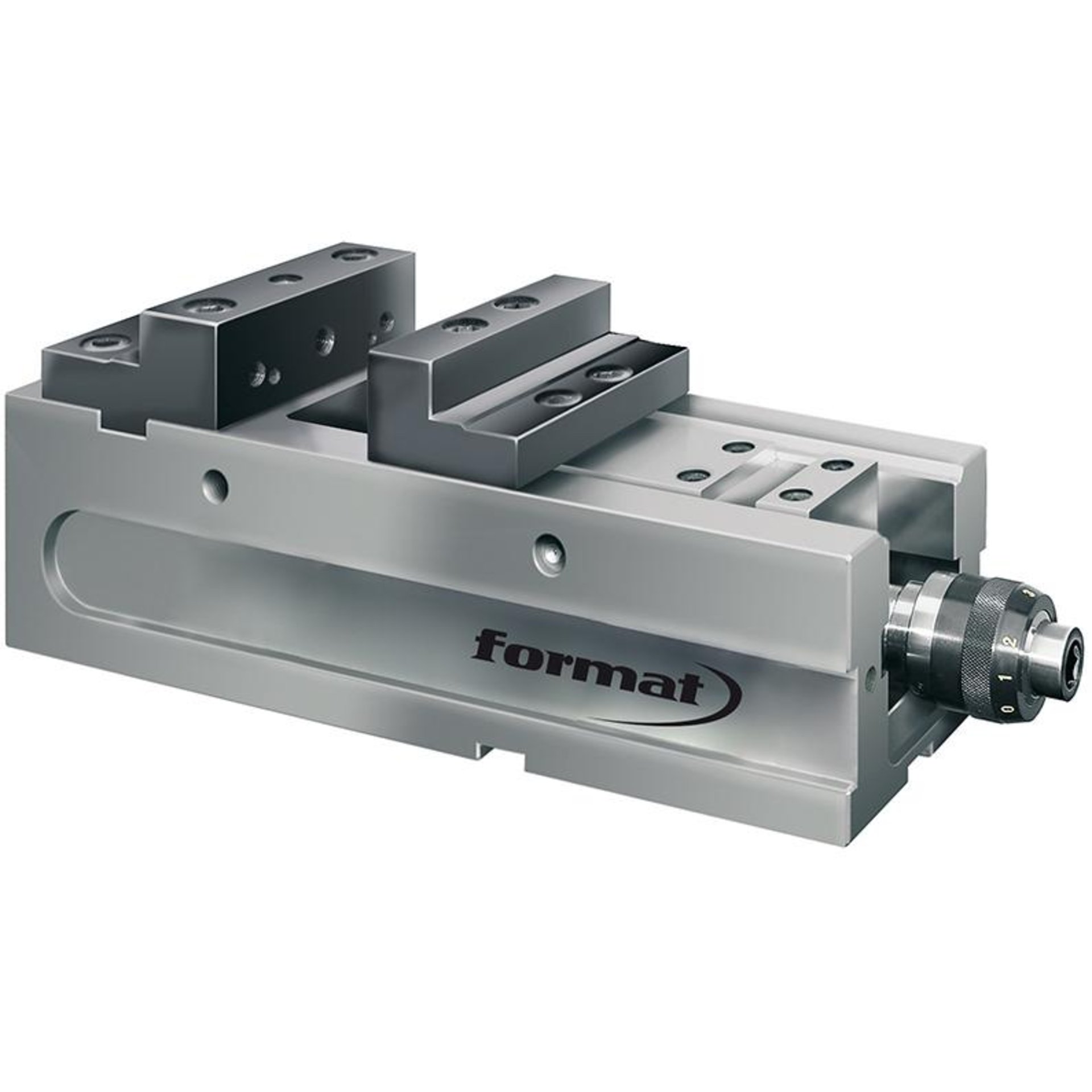

NC-Kompaktspanner FKGAusführung: Mit Spannsystem mechanisch/mechanisch. Beim Guss-NC-Kompaktspanner sind die Werkstückauflageflächen gehärtet und geschliffen. Mit einer festen und einer beweglichen Stufenbacke, umkehrbar, gehärtet und geschliffen. Mit Spannflächen für Spannpratzen und einem stabilen Späneschutz gegen das Eindringen von Spänen in den Innenraum des Körpers. Durch Wenden der Spannbacken kann der Spannbereich erweitert werden. Anwendung: Ideal für den Einsatz auf Bearbeitungszentren und Fräsmaschinen. Lieferumfang: NC-Kompaktspanner mit Stufenbacken.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

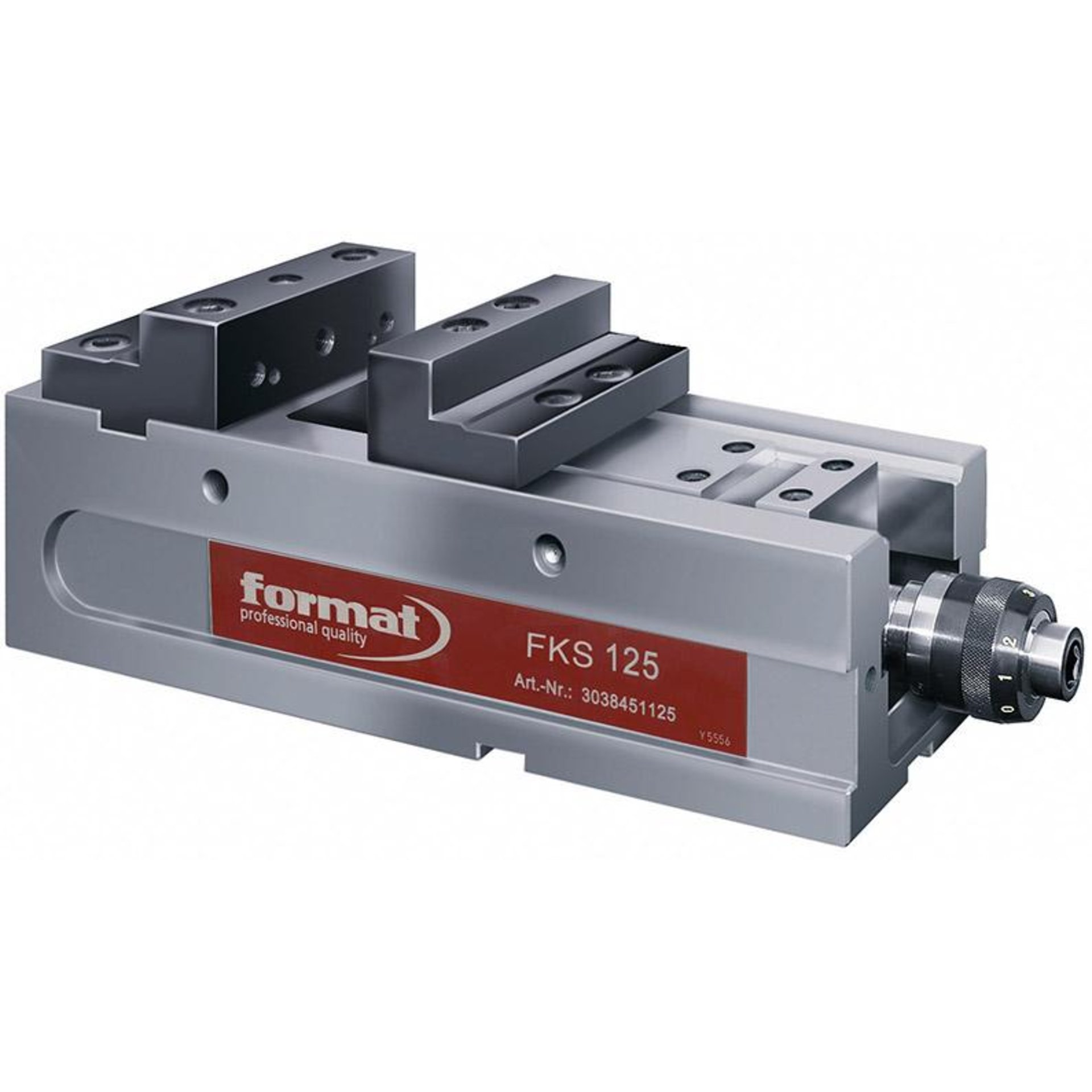

NC-Kompaktspanner FKSAusführung: Spannsystem mechanisch/mechanisch mit Kraftübersetzer, manuell betätigt. Der stabile Stahlgrundkörper und alle Führungen sind allseitig gehärtet und geschliffen, die Spannschieber mit Quernuten sind allseitig gehärtet und die Funktionsflächen geschliffen. Die Antriebsspindel verfügt über eine Spannkraftvoreinstellung. Mit Spannflächen für Spannpratzen und einem stabilen Späneschutz gegen das Eindringen von Spänen in den Innenraum des Körpers. Mit beidseitig angebrachten Schmiernippeln können alle dem Verschleiß unterliegenden Führungen und das Spindelgewinde geschmiert werden. Durch Wenden der Spannbacken kann der Spannbereich erweitert werden. Anwendung: Ideal für den Einsatz auf Bearbeitungszentren. Grundseitig aufspannbar. Lieferumfang: NC-Kompaktspanner mit einer festen und einer beweglichen Stufenbacke.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

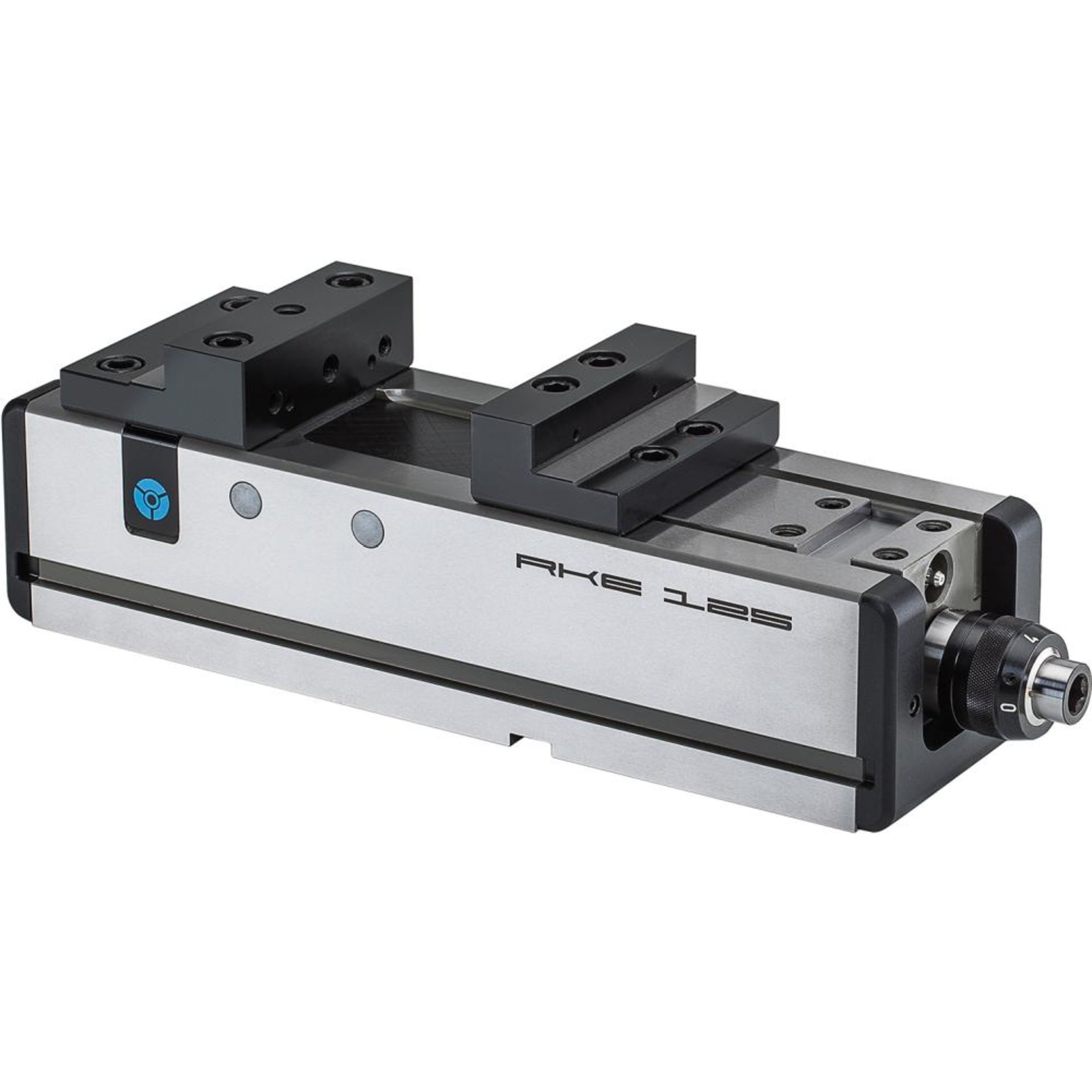

NC-Kompaktspanner RKEAusführung: Stahlgrundkörper und Führungen sind allseitig gehärtet und geschliffen. Langer Spannschieber mit Quernuten. Antriebsspindel mit Spannkraftvoreinstellung. Durch Wenden der Spannbacken kann der Spannbereich erweitert werden. Anwendung: Ideal für den Einsatz auf Bearbeitungszentren. Hinweis: Horizontal, seitlich und in Verbindung mit einer Grundplatte vertikal aufspannbar, beispielsweise als DUO-Aufspannturm (Rücken an Rücken).Hersteller: Röhm GmbH, Heinrich-Röhm-Straße 50, 89567 Sontheim, DE, +497325160, info@roehm.com

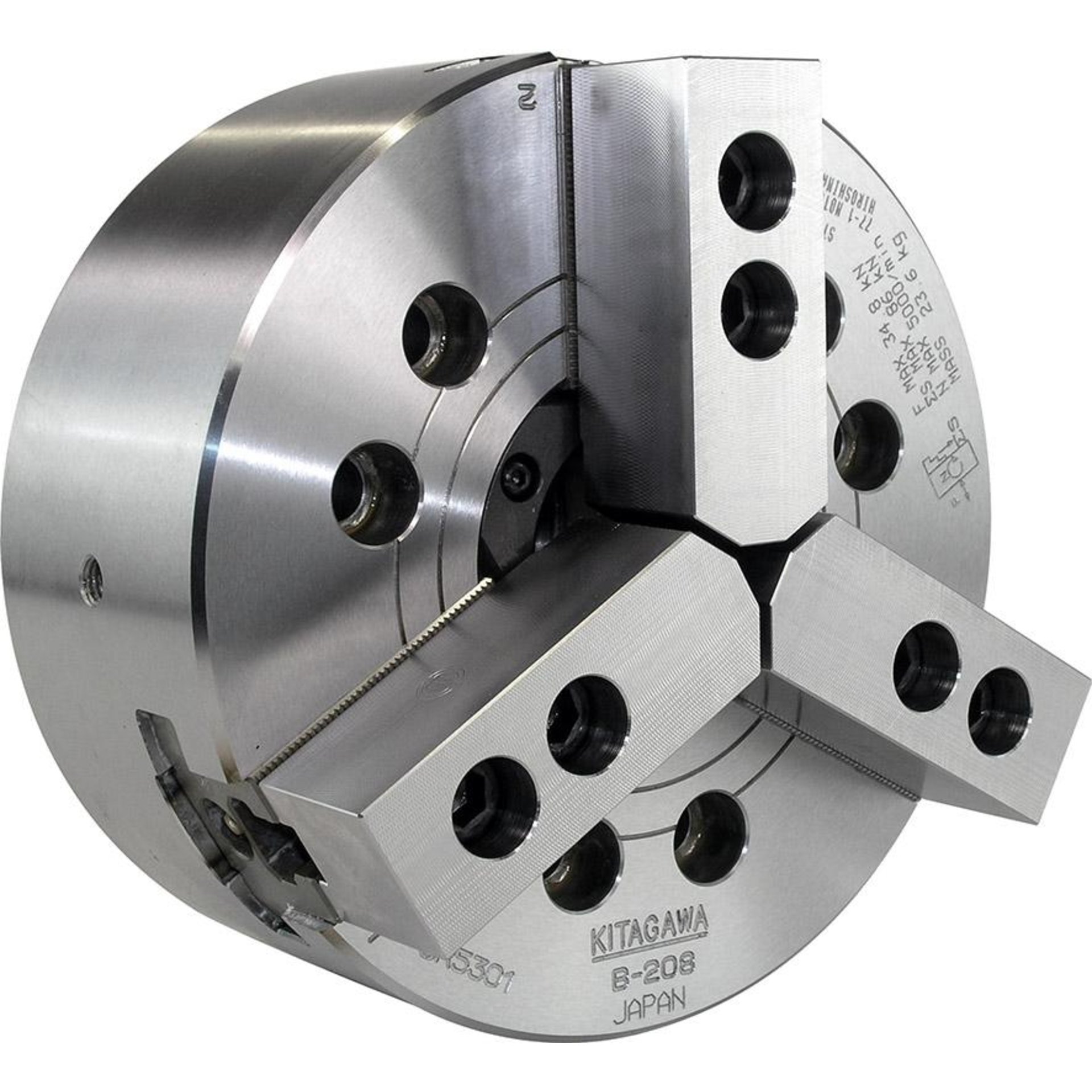

Dreibacken-KraftspannfutterAusführung: Dreibacken-Keilhakenfutter aus hochlegiertem Stahl mit gehärteten und geschliffenen Führungen und Durchgang. Hohe Rundlaufgenauigkeit. Schmiernippel an jeder Grundbacke. Anwendung: Für Drehanwendungen, bei denen hohe Spannkräfte erforderlich sind. Bis zu 20 % höhere Leistung als herkömmliche Spannfutter. Lieferumfang: Keilhakenfutter ohne Backen.Hersteller: Kitagawa Europe, Borsigstr. 3, 40880 Ratingen, DE, +49 2102 123 78 00, info@kitagawaeurope.de

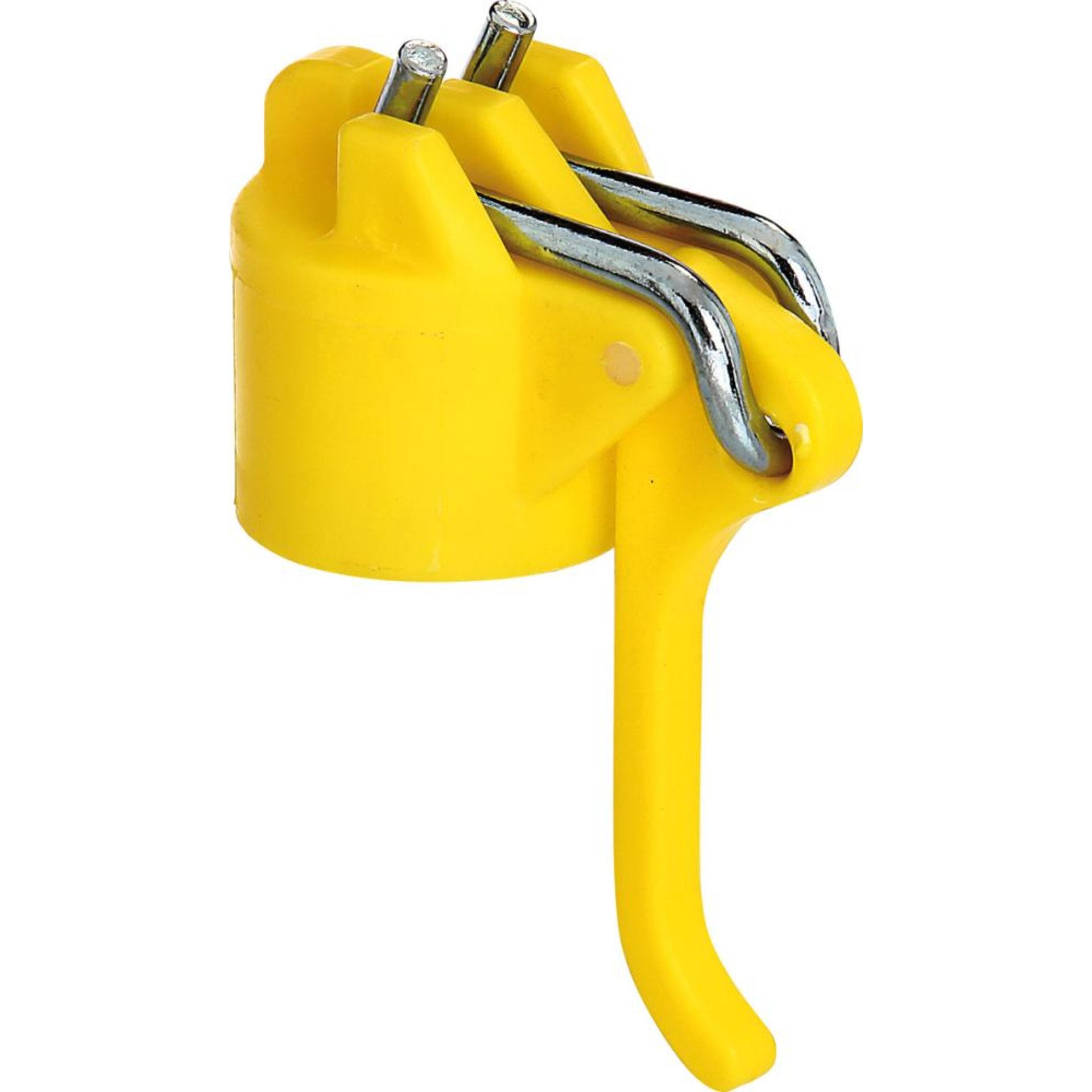

Leinenspanner• Kunststoff, gelb • Für Wäschepfahl aus Stahlrohr Ø 42 mmHersteller: Gustav Alberts GmbH & Co. KG, Blumenthal 2, 58849 Herscheid, DE, +4923579070, info@gah.de
