Bohrlehre DrillJig Scharnier• Für die präzise Montage von Scharnieren bei Einzel- oder Sonderanfertigungen oder beim Nachrüsten von Möbeltüren beim Kunden • Präzise, ausrissfreie, winklige Bohrungen • Hartmetallbestückte Bohrer • Kein "Weglaufen" des Bohrers bei angeschnittenen Bohrungen • Präzise, ausrissfreie Scharnier- und Montageplattenbohrungen • Handbohrmaschinen oder Akkuschrauber erforderlich • Folgende Scharnier- und Montageplattenserien sind mit der DrillJig Scharnier zu verarbeiten: - Sensys, Intermat, SlideOn, Selekta Pro 2000, Selekta Pro 2035 Set besteht aus: • 1 Stück Bohrkörper Scharnier • 1 Stück Bohrkörper Montageplatte • 1 Stück Sechskantmitnehmer • 1 Stück Bohrer ø 35 mm montiert • 2 Stück Bohrer ø 10 oder 2,5 mm montiertHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com
BlueJig Dübel• Für stirnseitige Bohrungen zur Montage von Stahldübeln: - Rastex 15 mit Dübel Spannmaß 20 mm = Bohrmaß 24 mm - Rastex 15 mit Dübel Spannmaß 30 mm = Bohrmaß 34 mm - Rastex 25 mit Dübel Spannmaß 24,5 mm = Bohrmaß 33,5 mm • Praktische Positionierung der Bohrlehre zu vorhandenen Rastex Bohrungen durch 2 Abgreifstifte, Durchmesser 15 und 25 mm • Mit Distanzstücken für Bodendicken 15 / 16, 18 / 19 und 21 / 22 mm • Für Kombinationsbohrung mit Holzdübeln ausgelegt • Kunststoff mit gehärteten Bohrbuchsen aus Stahl Set besteht aus: • 2 Stück Distanzstücke • 2 Stück Abgreifstifte • 1 Stück BohrkörperHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com
Bohrlehre DrillJig VB• Bohrer ø 20 mm • Für die präzise Montage von Verbindungsbeschlägen bei Einzel- oder Sonderanfertigungen • Präzise, ausrissfreie, winklige Bohrungen • Hartmetallbestückte Bohrer • Kein ”Weglaufen” des Bohrers bei angeschnittenen Bohrungen • System 32: Bohrungen ø 5 mm, Abstand 32 mm, 37 mm Abstand zur Vorderkante • Zum Nachrüsten von Konstruktionsböden • Handbohrmaschine oder Akkuschrauber erforderlich • Für Holzdicken 16 und 19 mm • Folgende Beschläge können verarbeitet werden: - Exzenter-Verbindungsbeschläge VB 18 / 19 / 20 / 21 / 35 / 35M / 36 / 36M - Verbindungsbeschlag VB 135 - Tablarverbinder VB 54 – 16 / 19 / 23 E Toolex Set besteht aus: • 1 Stück Bohrkörper VB • 1 Stück Bohrkörper Dübel • 1 Stück Bohrer ø 10 mm montiert • 1 Stück Bohrer ø 20 mm montiert, für VB 35 / 35M / 36 / 36M und VB 135 oder 1 Bohrer ø 30 mm montiert, für VB 18 / 19 / 20 / 21 • 1 Stück SechskantmitnehmerHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com
Ankörnlehre BlueJig Griff• Wendebare, 2-dimensional einstellbare Ankörnlehre • Zur Markierung der Bohrpositionen im System 32 für Griffe (Bohrabstand von 32 - 320 mm) und Knöpfe • Verstellbereich: - Abstand Blendenseitenkante bis zur ersten Befestigungsbohrung des Griffes 10 - 334 mm - Abstand Blendenober- / Blendenunterkante bis zur Griffposition 20 - 65 mm • Kunststoff grau / blauHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com
Bohrlehre BlueJig Quadro EB20 / Quadro 4D• Zum Einbringen der Bohrung für den C-Haken bei Quadro Führungen für Holzschubkästen • Positioniert: - Kupplungen für Holzschubkästen und Tablarböden - C-Haken für die Befestigung der Führung an der Rückwand - Aufsteckhalter hinten - Blendenbohrung - Neigungsversteller hinten • Aluminium mit gehärteten Bohrbuchsen aus Stahl • Zubehör Spiralbohrer bitte separat bestellenLieferung ohne WerkzeugHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com
Accura Bohrbalken• 1000 mm • Aluminium mit 3 Anschlag - / Absteckstiften • Ermöglicht die rationelle, wirtschaftliche und fachgerechte Einbringung einer Lochreihe in System 32 • Lochreihe im Abstand von 37 mm von Vorderkante • Lochreihe im Abstand von 13 mm von Vorderkante (Container Systema Top 2000) • Erste Lochreihenbohrung für Verbindungsbeschläge (für 16 mm und 19 mm Bodenstärke) • Anschlag für Fortsetzung der Lochreihenbohrung • Anschlag für hintere Lochreihe im montierten Schrank • Leichte Einstellung der Funktionen über die Anschlag- / Absteckstifte • Links und rechts verwendbar • Bohrbalken aus Aluminium • Verwendung von Hülsenbohrern - minimaler Bohrerverschleiß, da die Schneiden nicht mit der Lehre in Berührung kommen • Mit 3 Anschlag- und Absteckstiften Zubehör Hülsenbohrer bitte separat bestellenHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com
Ausführung: Mit Stahlstiften, in Kunststoff gefasst. Schale aus Stahl. Anwendung: Für Messungen aller Düsenarten und kleiner Bohrungen.

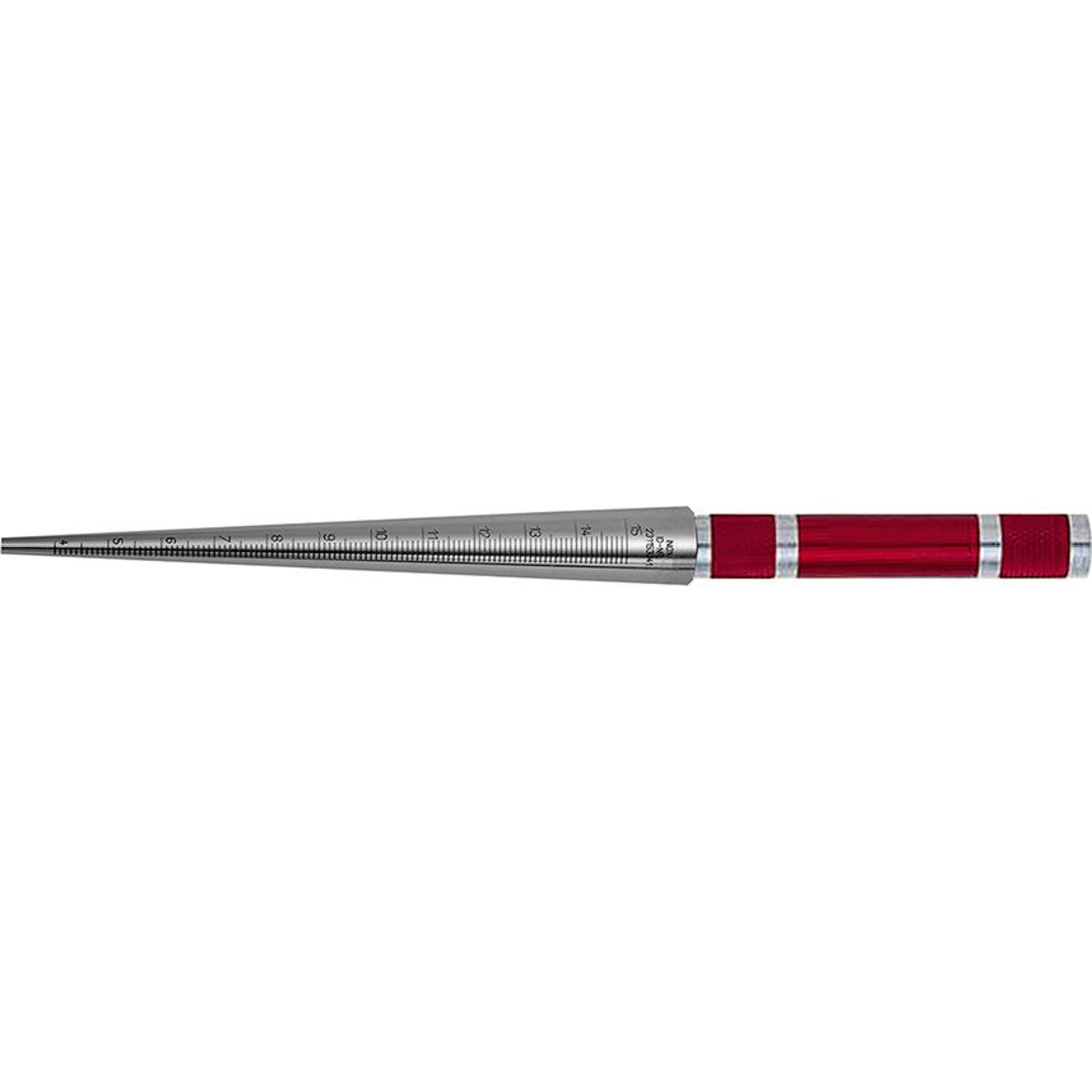

Ausführung: Spezialstahl, gehärtet. Griff gerändelt. Anwendung: Für Messungen von zylindrischen Bohrungen.
• Konkav und konvex • Mit Feststellmutter • Gefräste Ausführung

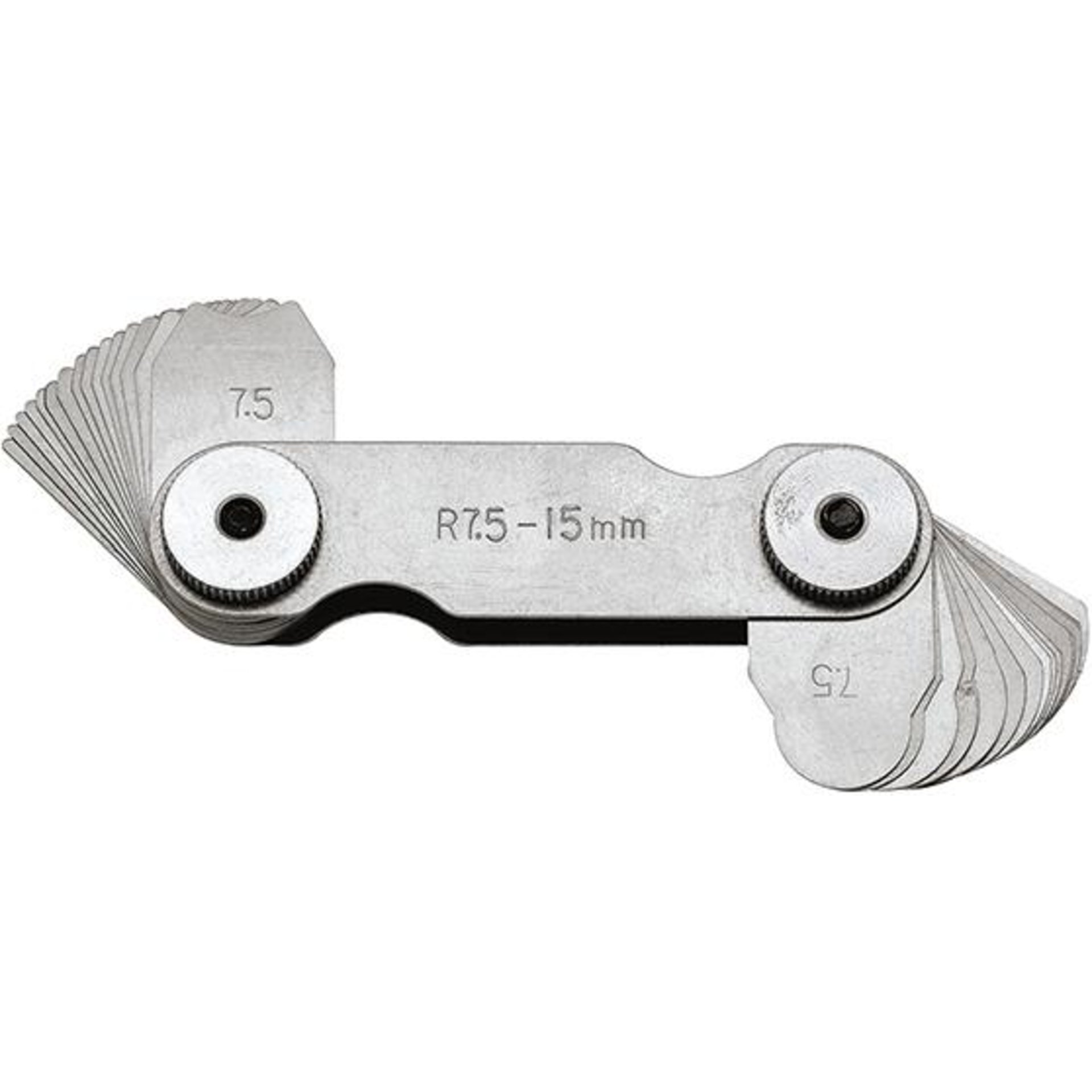

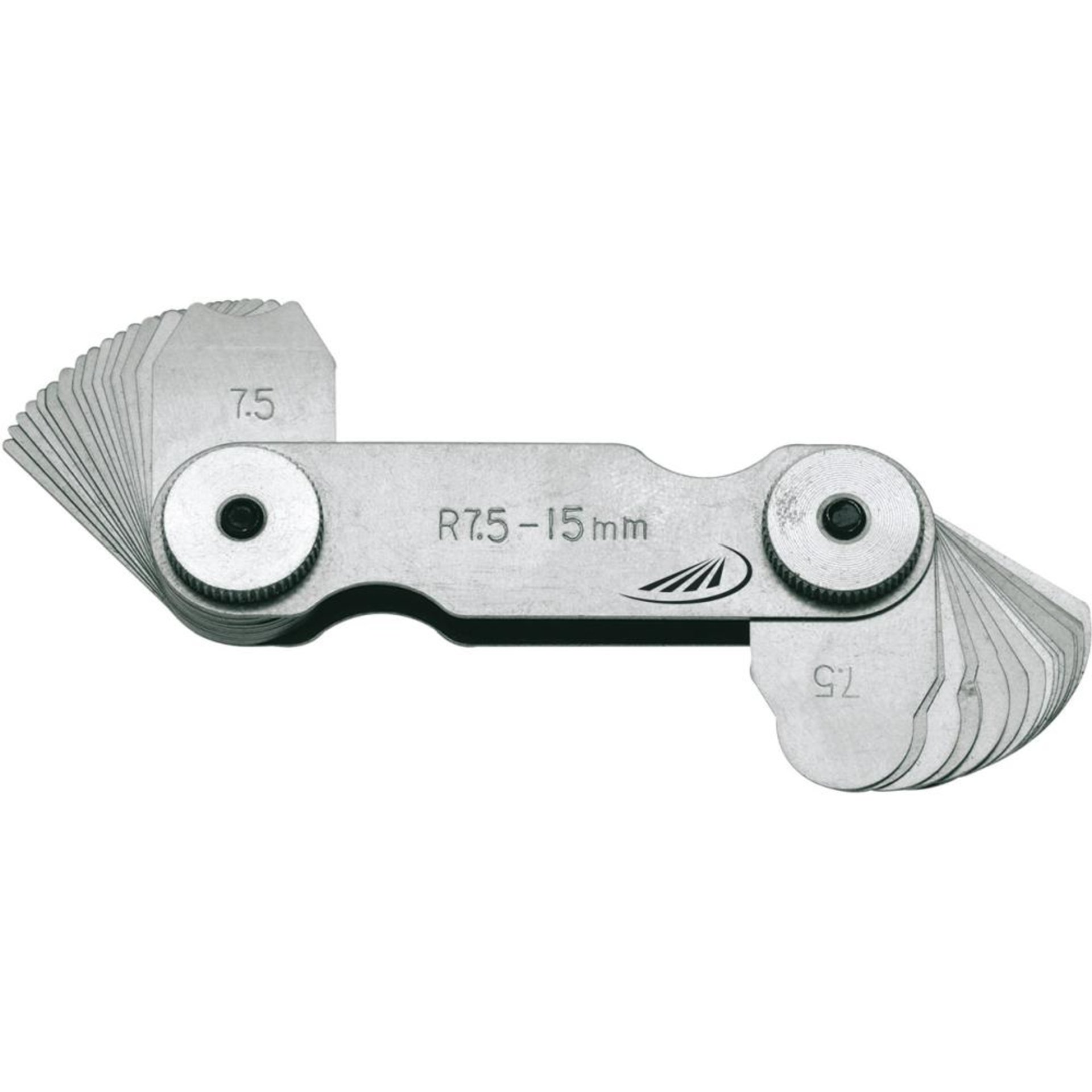

Ausführung: Aus Spezialstahl mit Feststellmutter , Radien konkav und konvex, mit Maßangabe auf dem Deckblatt. Steigung in mm: 1–3 mm um 0,25 mm steigend 3,5–20 mm um 0,5 mm steigend 20–25 mm um 1 mm steigend Anwendung: Zum Prüfen von Innen- und Außenradien.

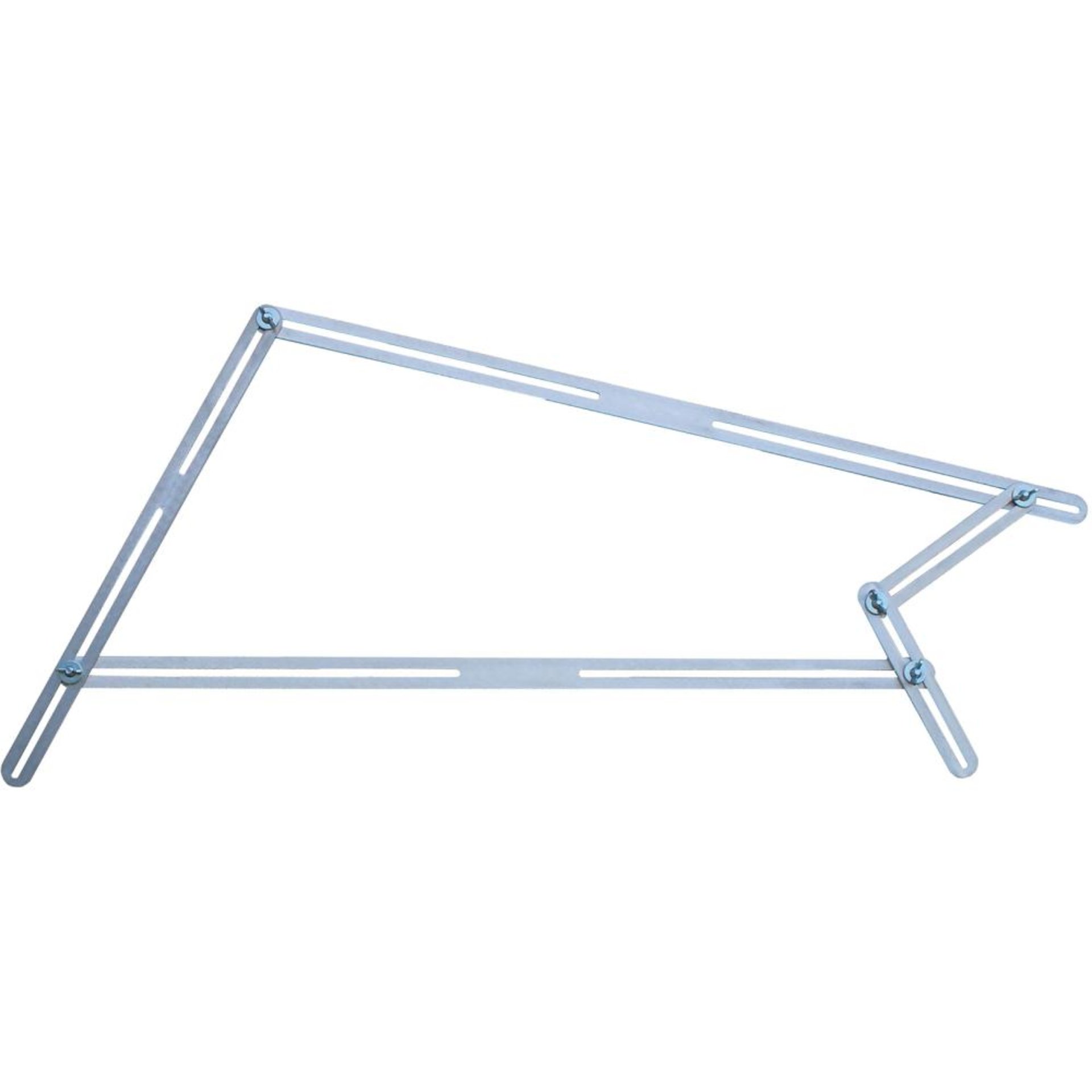

• Aluminium • Zum Abnehmen und Übertragen von vieleckigen Konturen • Fast beliebig Geraden durch Verbindung von zwei oder mehr Schienen • Durch Überlappen der Schienen ist auch jedes Zwischenmaß möglich Lieferung: Im Holzkoffer.
