• Tragfähigkeit 1000 kg • Hubgeschwindigkeiten: von bis zu 2,4 m/min ermöglicht den Bediener eine Steigerung der Effiziens im Vergleich zu einem manuellen Hebezeug um das 4-Fache • E chte variable Geschwindigkeit • Für ein präzises Heben und Senken in jeder Anwendung • Doppelter Schutz vor Überlastung (durch die elektronische Kupplung und die mechanische Sekundärkupplung) • Die Elektronik ist nach IP55 eingestuft • Integrierten Endschalter für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe • Das Hebezeug kann entweder mit am Aufhängepunkt befestigtem Gehäuse oder umgedreht verwendet werden • M15TM Akku: ist vollständig mit mehr als 250 Milwaukee Tool® Produkten kompatibel, die M18™ Akkus verwenden Lieferung: Set mit Akku-Kettenzug, Kettenspeicher und Fernbedienung. Hinweis: Umfangreiches Zubehör wie z. B. einen Transportkoffer, Tasche mit Trägerklemme, Schäkel, Rundschlingen und Hebebänder auf Anfrage lieferbar. Yale® Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden!
Akku-Kettenzug BatteryStarTM• Hubgeschwindigkeit: bis zu 2,4 m/min (Hub 6 m), ermöglicht dem Bediener eine Steigerung der Effizienz im Vergleich zu einem manuellen Hebezeug um das 4-Fache • V ariable Geschwindigkeit • Durch die elektronische Kupplung und die mechanische Sekundärkupplung, doppelter Schutz vor Überlastung • Das Hebezeug kann entweder mit am Aufhängepunkt befestigtem Gehäuse oder umgedreht verwendet werden • M15TM Akku ist vollständig mit mehr als 250 Milwaukee Tool® Produkten kompatibel, die M18™ Akkus verwenden Lieferumfang: Set mit Akku-Kettenzug, Kettenspeicher, je nach Ausführung mit Fernbedienung, Ladegerät EU-Stecker und Akku. Hinweis: Umfangreiches Zubehör wie z. B. einen Transportkoffer, Tasche mit Trägerklemme, Schäkel, Rundschlingen und Hebebänder auf Anfrage lieferbar.Hersteller: Columbus McKinnon EMEA GmbH, Yale Allee 30, 42329 Wuppertal, DE, +49202693590, info.wuppertal@cmco.eu

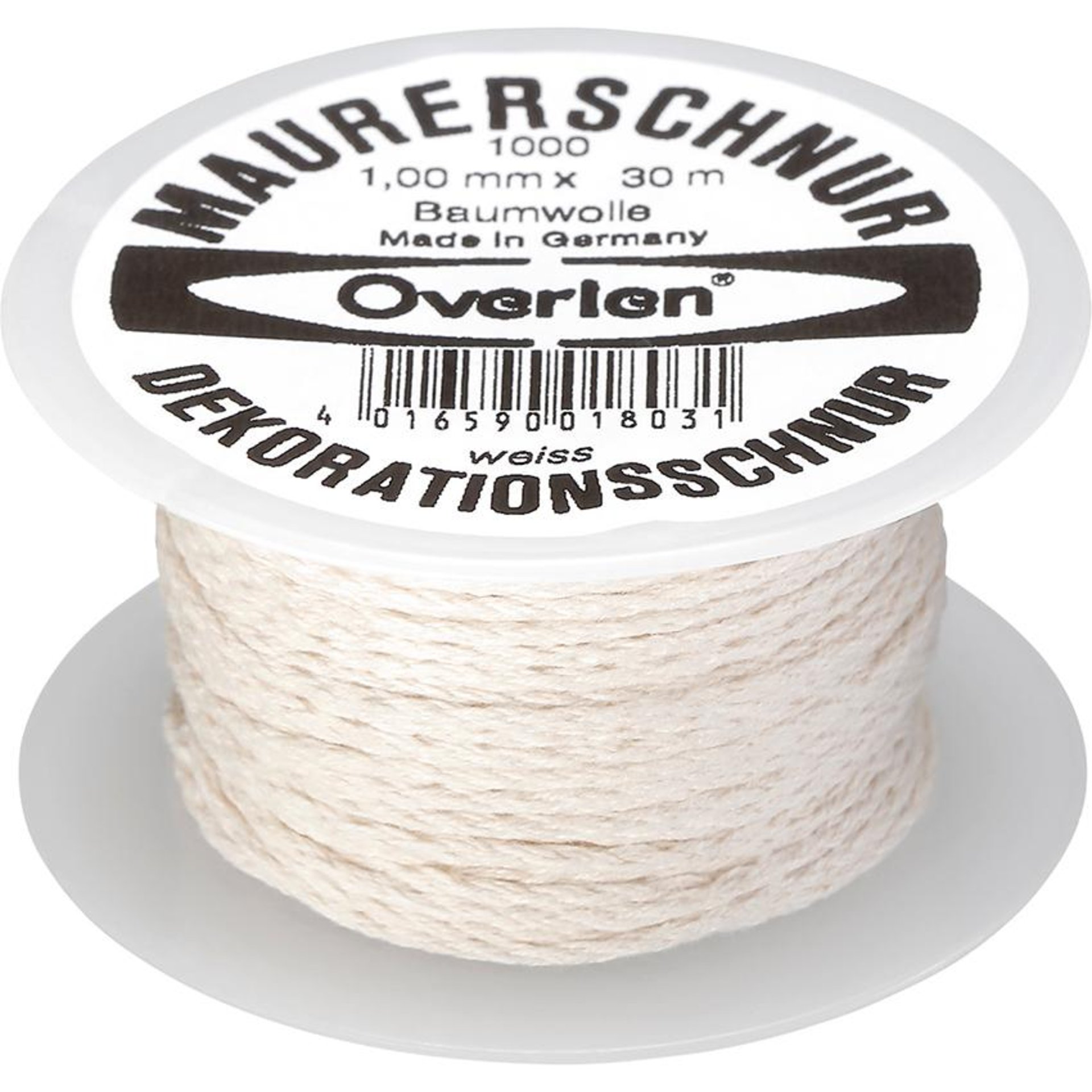

Baumwollkordel• Parallelwicklung, ScheibenspuleHersteller: Wilhelm OvermannGmbH & CO. KG, Dieselstraße 36, 42389 Wuppertal, DE, +49 202 26607-0, info@overmann-gmbh.de

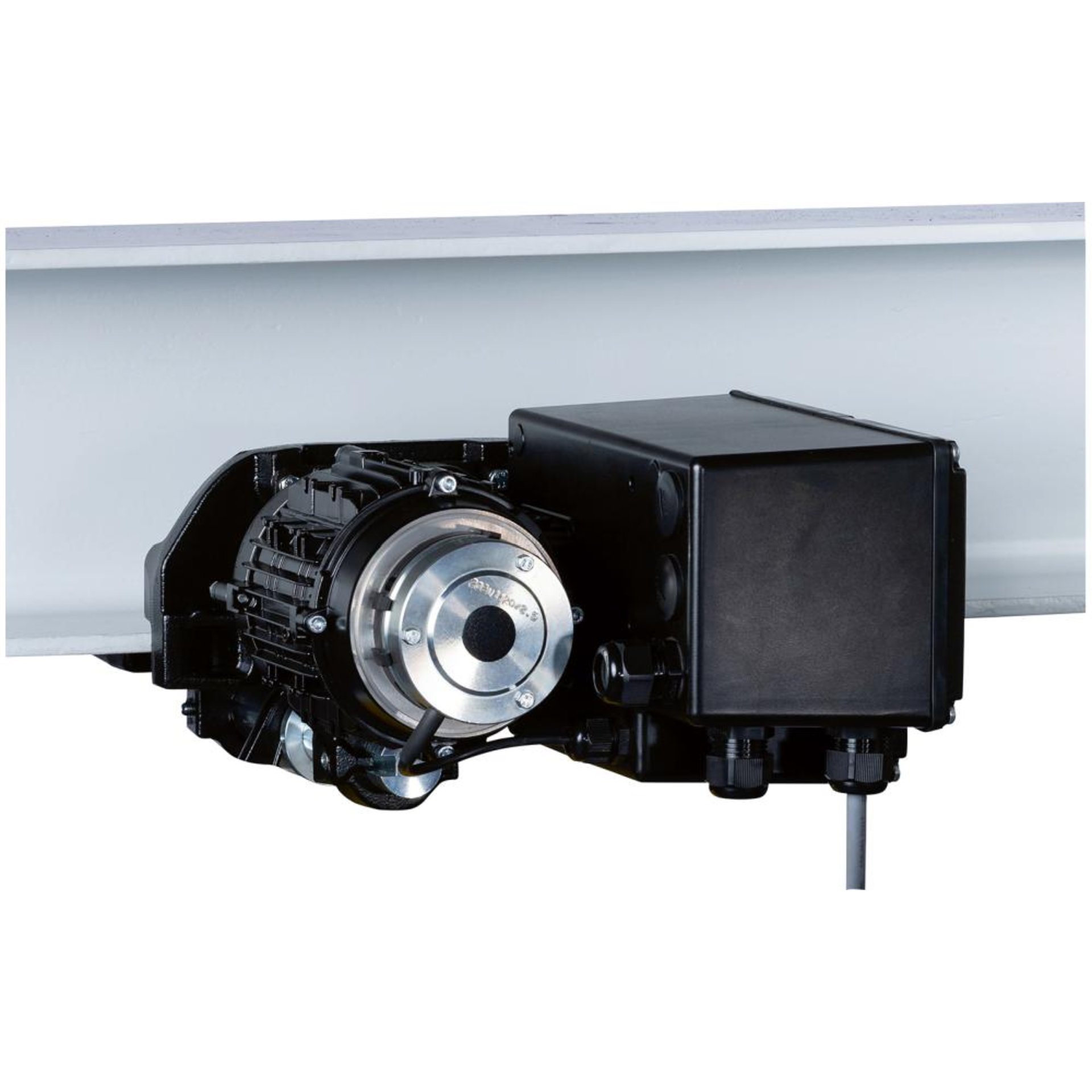

• Mit DC-Federdruckbremse • Steuerleitungslänge standardmäßig: 1,8 m • Mit Schutzsteuerung (nur 42 V auf dem Steuerschalter) • Schutzart: IP54 - Isolationsklasse F • Seitenschilder und Laufrollen: aus Grauguss • Tragbolzen: galvanisch verzinkt • Flanschbreite: stufenlos einstellbar Lieferung: Inkl. Verbindungskabel zum Elektrokettenzug. Ohne Netzkabel (auf Anfrage lieferbar).

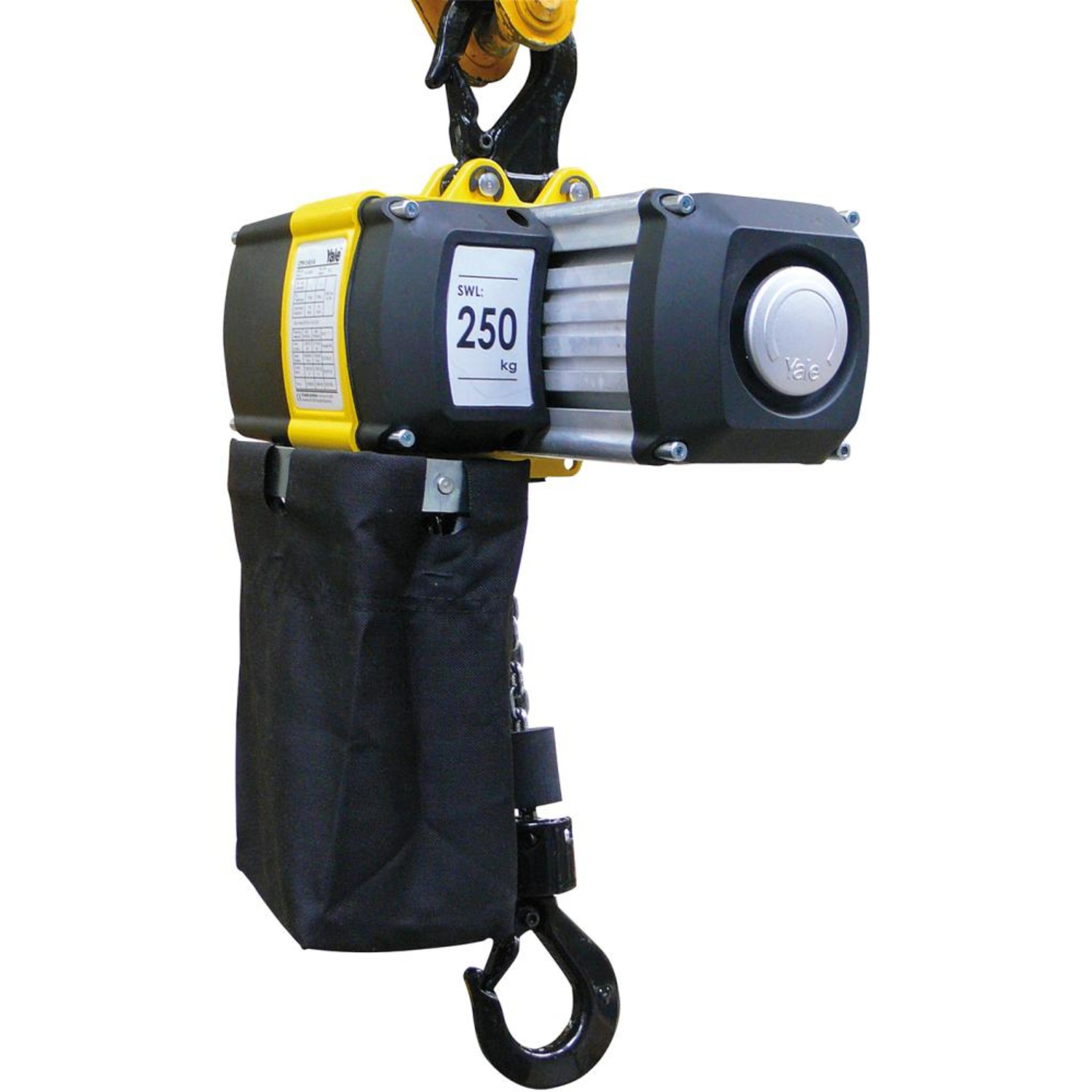

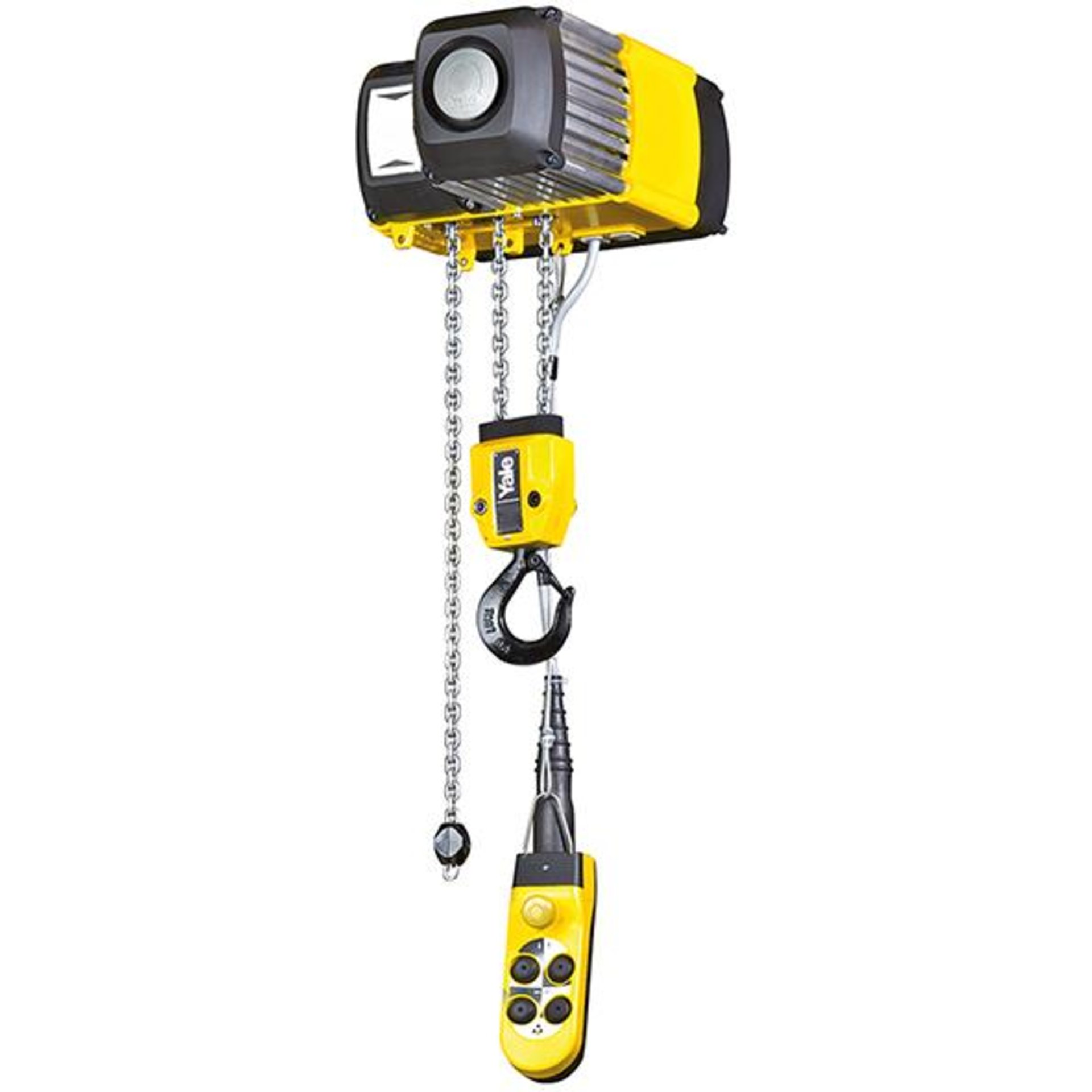

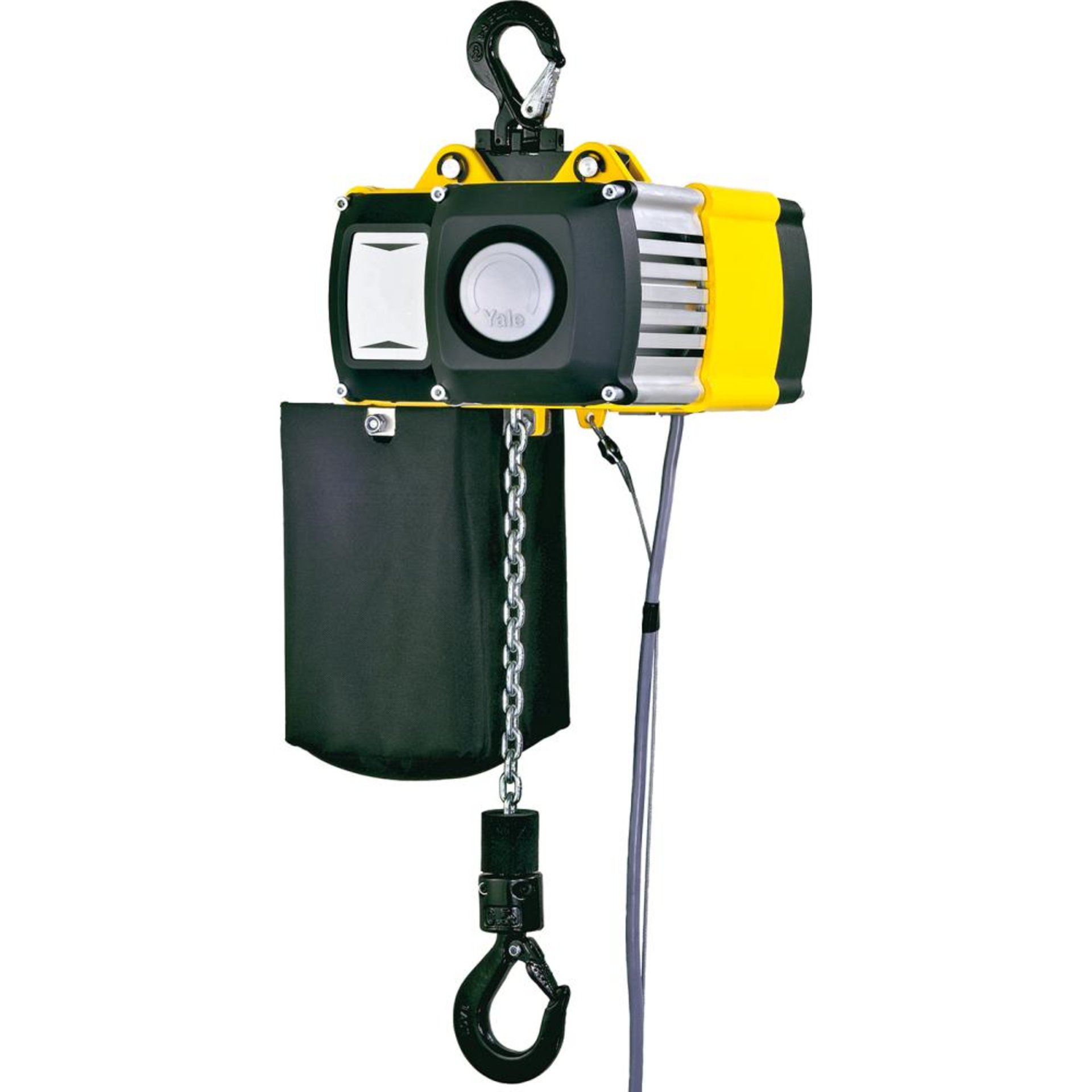

• Standard-Hubhöhe: 3000 mm • Triebwerksgruppe: FEM 1 Am/ISO M4 • Einstufung: bis Triebwerksgruppe FEM 3m/ISO M6 bei entsprechender Tragfähigkeits- bzw. ED-Veränderung • Hauptschütz: Standard für eine erhöhte Sicherheit • Motorengehäuse: optimiert für verbesserte Kühlung • Einschaltdauer: 50 % ED bei einer Geschwindigkeit • Federdruck-Bremse: elektromagnetisch, hält die Last selbst bei Stromausfall sicher • Sicherheits-Rutschkupplung: leicht einstellbar, Anordnung gewährleistet eine sichere, ununterbrochene Verbindung zwischen Last und Bremse • Schutzart: IP 55, Motoren gemäß VDE 0530 gegen Eindringen von Staub und Spritzwasser • Erhöhte Sicherheit: durch 42 V Steuerspannung (Schütz-Steuerung) und gekapselten Steuerschalter in IP 65 • Traghaken • Kettenführung: aus Stahl, bei Modellen CPVF 2-8 und 5-4 aus hochfestem thermoplastischem Kunststoff (POM), reibungs- und verschleißarm • Getriebe: im Ölbad laufendes, einsatzgehärtetes Getriebe mit durchgehender Schrägverzahnung – für besondere Laufruhe und hohe Lebensdauer, die Getriebe der Modelle CPV(F) 2-8, 5-4 sowie CPVF 25-8, 50-4 haben eine wartungsfreie Fettschmierung • Betriebsendschalter: integriert • Gewicht: bei Normalhubhöhe 3 m Hinweis: Auf Anfrage lieferbar: Mehrhub, Aufhängebügel, flexibler Kettenspeicher, Fahrwerke manuell oder elektrisch zur Aufhängung von Elektrokettenzügen, Schleppkabel-Stromzuführung, andere Betriebsspannungen, Stahlkette rostbeständig, Funk-Fernsteuerung.

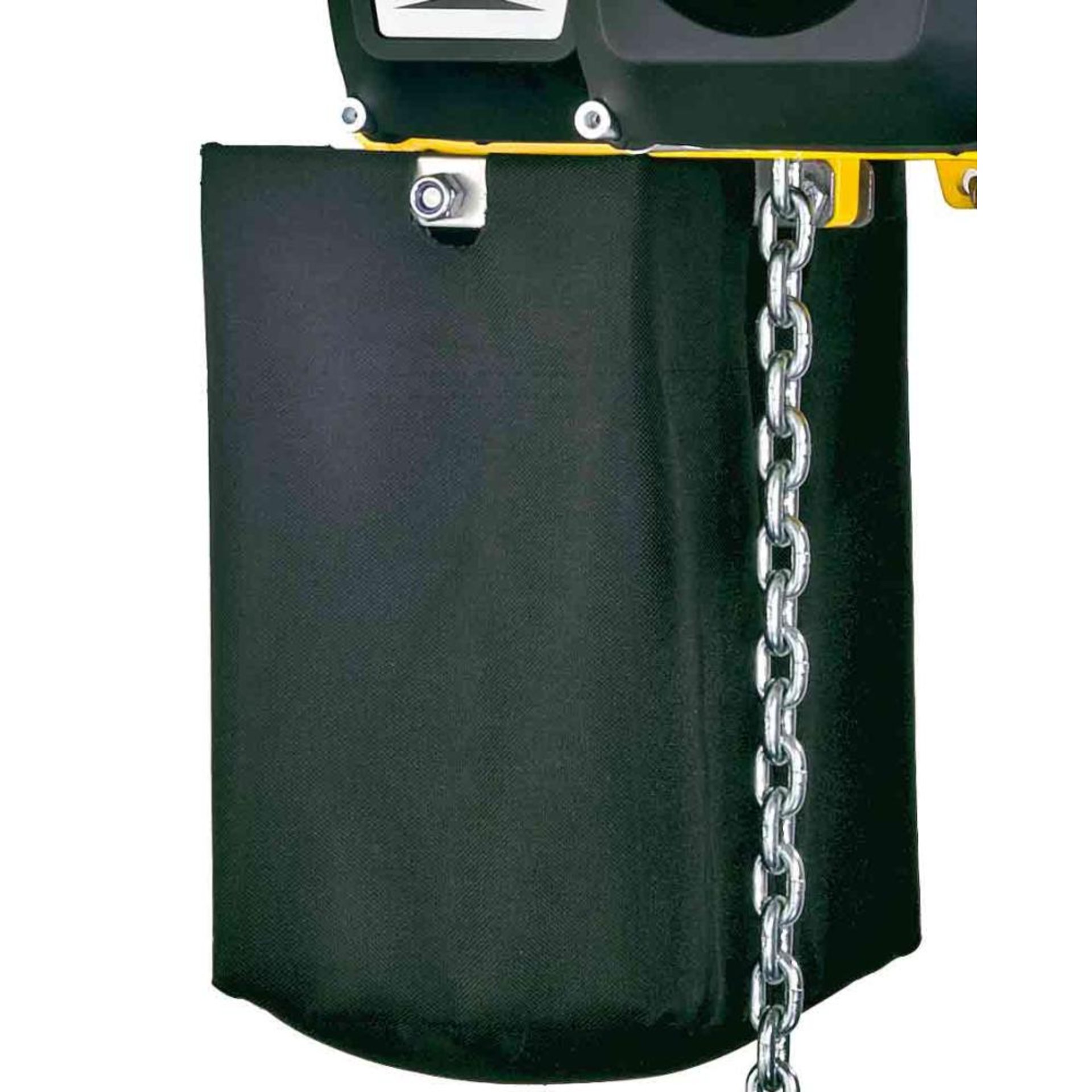

• Elektrokettenzug mit Traghaken • Schützsteuerung: mit 42 V Steuerspannung inkl. Hauptschütz • Endlagenschalter: für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe erheblich • Überlastsicherung (Rutschkupplung): bei allen Modellen. Die Rutschkupplung befindet sich außerhalb des Kraftflusses, wodurch eine ununterbrochene Verbindung zwischen Last und Bremse gewährleistet ist • Elektromagnetische Federdruckbremse: hält die Last auch im Falle eines Stromausfalles sicher (wartungsfrei) Lieferung: Inklusive Kettenspeicher. Hinweis: Das serienmäßige, im Ölbad (Fließfettschmierung bei CPV/CPVF 2-8/5-4 und 2-4/5-2) laufende, einsatzgehärtete Getriebe mit durchgehender Schrägverzahnung sorgt für besondere Laufruhe und lange Lebensdauer.

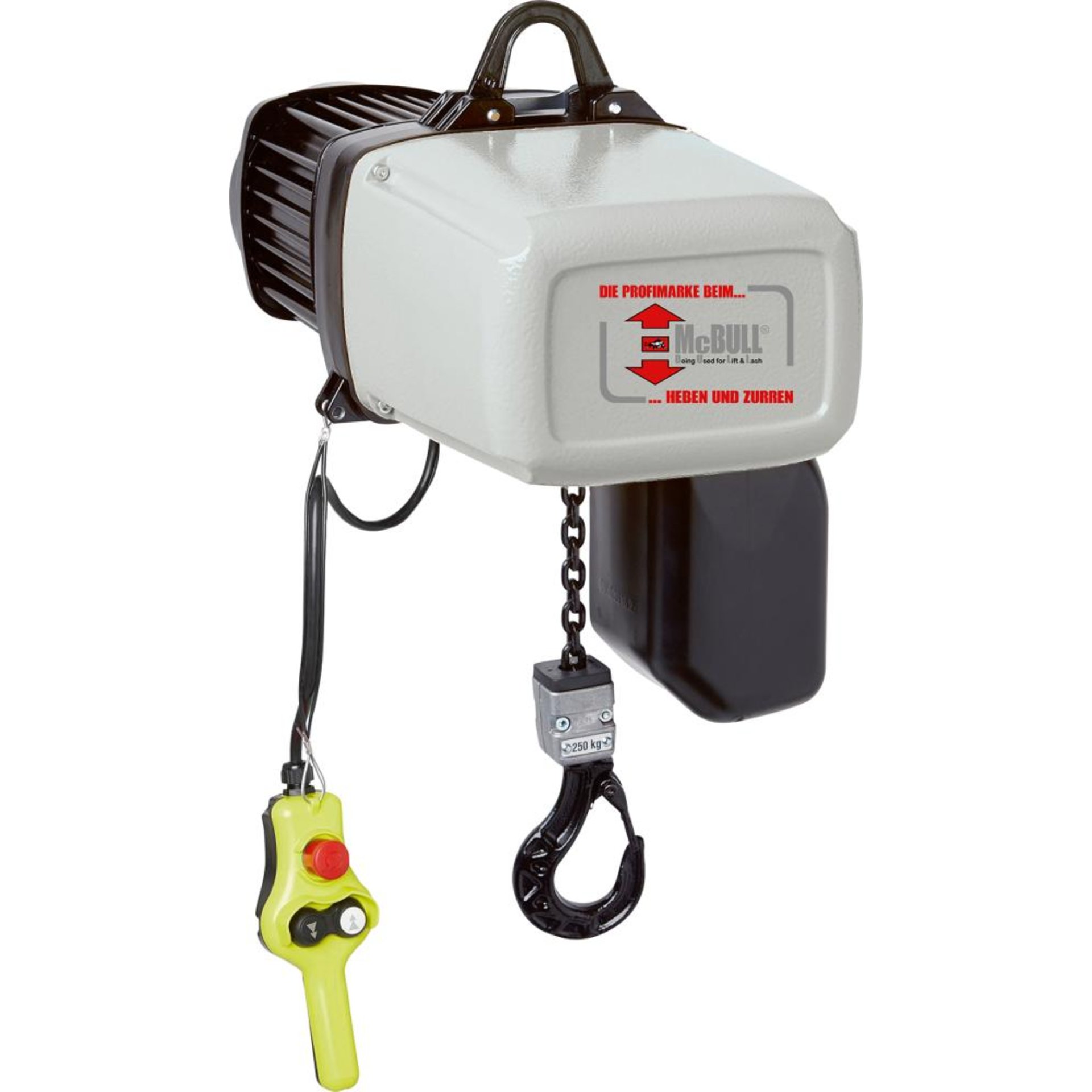

• Leistungsstarker Kettenzug • Standardmäßige Hubhöhe: 3,0 m • Gehäuse und Deckel: aus Aluminium • DC-Federdruckbremse: sicheres Halten der Last • Rutschkupplung: trockenlaufend und wartungsarm • Ösenaufhängung: aufklappbar, einfache Installation • Leistungsstarker Anbaumotor: mit hohen Leistungsreserven, externer Kühlung, 3- oder 1-Phasenbetrieb • 3-stufiges Getriebe: mit hoher Laufruhe (65 dB), Schrägverzahnung, Fett-Dauerschmierung, geschlossene Einheit • Getriebeendschalter: einfache und präzise Einstellung der oberen und unteren Endposition des Lasthakens (auf Anfrage mit zwei Not-Aus Kontakten) • IP 65 geschützt: staubdicht, strahlwassergeschützt, Außeneinsatz geeignet, inkl. staubiger Umgebungen • Ergonomisch und schlagfester Steuerschalter: 42V Niederspannung, externe Zugentlastung des Steuerkabels • Länge Steuerleitung: 3,0 m • Einsatzgehärtete Profilstahlkette: mangan-phosphatiert, korrosionsbeständig • Skeletto Last- und Aufhägehaken: mit stabiler, geführter Hakensicherung • Wellen-Naben-Verbindungen: in selbstzentrierender Polygonausführung, optimale Kradtübertragung, schnelle Montage und Demontage • Geringer Wartungsaufwand: Verschleißteile gut erreichbar ohne Spezialwerkzeug • Auf Anfrage lieferbar: korrosionsbeständig, explosionsgeschützt, frequenzgesteuert, Synchron-Kettenzug, Ketten- und Teleskop-Handy, gedrängte Bauart, Netzteil Hinweis: Alle Modelle sind mit Überlastsicherung (durch Rutschkupplung) ausgestattet. DIN EN (ISO) Anzahl Betätigungen am Steuerschalter Einstufung Einschaltdauer (Richtwert für Einstufung) A3 (M3) 150 Std./25% (normaler Werkstatteinsatz) A4 (M4) 180 Std./30% (mittelschwerer Werkstatteinsatz) A5 (M5) 240 Std./40% (schwerer Einsatz) A6 (M6) 300 Std./50% (sehr schwerer Einsatz) A7 (M7) 360 Std./60% (extrem schwerer Einsatz)

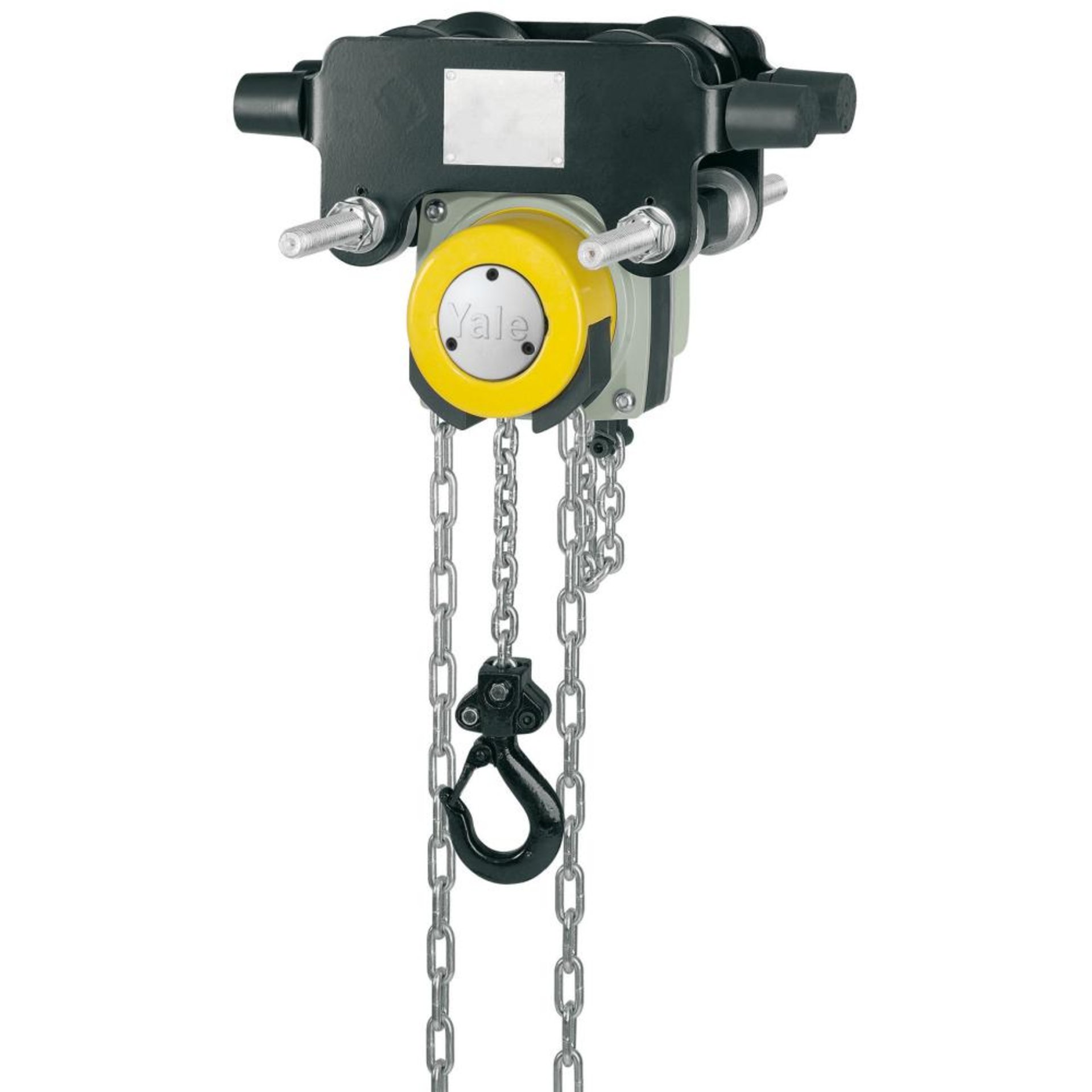

• Baumaß: nochmals verkürzt für optimale Nutzung auch niedriger Raumhöhen • Handfahrwerk: einstellbar für weiteren Träger- und Profilbereich (z. B. INP, IPE, IPB) • Anpassung: bis 300 mm entsprechend Trägerflansch unkompliziert • Laufrollen: ausgelegt bis 14 % Neigung des Trägerflansches, gemäß DIN 1025, Teil 1 • Lager: Kugellager gekapselt und dauergeschmiert • Kippsicherung • Radbruch-Stützen • Yalelift ITG: integriertes Haspelfahrwerk • Umrüstung: spätere Umrüstung zum Yalelift IT mit integriertem Fahrwerk problemlos möglich Hinweis : Bei Bestellung bitte Trägerflanschbreite angeben!
Flaschenzug ITP mit Rollfahrwerk TYP A• Gekapselte und dauergeschmierte Kugellager • Mit integriertem Rollfahrwerk • Verkürztes Baumaß (Hakenmaß A) ermöglicht die optimale Ausnutzung niedriger Raumhöhen • Die Laufrollen sind für eine max. Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025, Teil 1) • Kippsicherung und Radbruchstützen serienmäßig • Das Handfahrwerk ist für einen weiten Träger- und Profilbereich einstellbar (z. B. INP, IPE, IPB) • Alle Geräte der Baureihe sind bis zu einer Tragfähigkeit von 3000 kg einstrangig ausgelegt • Entsprechend dem Trägerflansch ist eine Anpassung bis 300 mm möglich • Der Yalelift 360 kann mit einem sehr niedrig bauenden Handfahrwerk kombiniert werdenHersteller: Columbus McKinnon EMEA GmbH, Yale Allee 30, 42329 Wuppertal, DE, +49202693590, info.wuppertal@cmco.eu
Funkfernsteuerung für Elektrokettenzug GPHersteller: FS-Hebetechnik GmbH, Flachsweg 4, 94051 Hauzenberg/Oberkümmering, DE, +498586977550, info@fs-hebetechnik.de

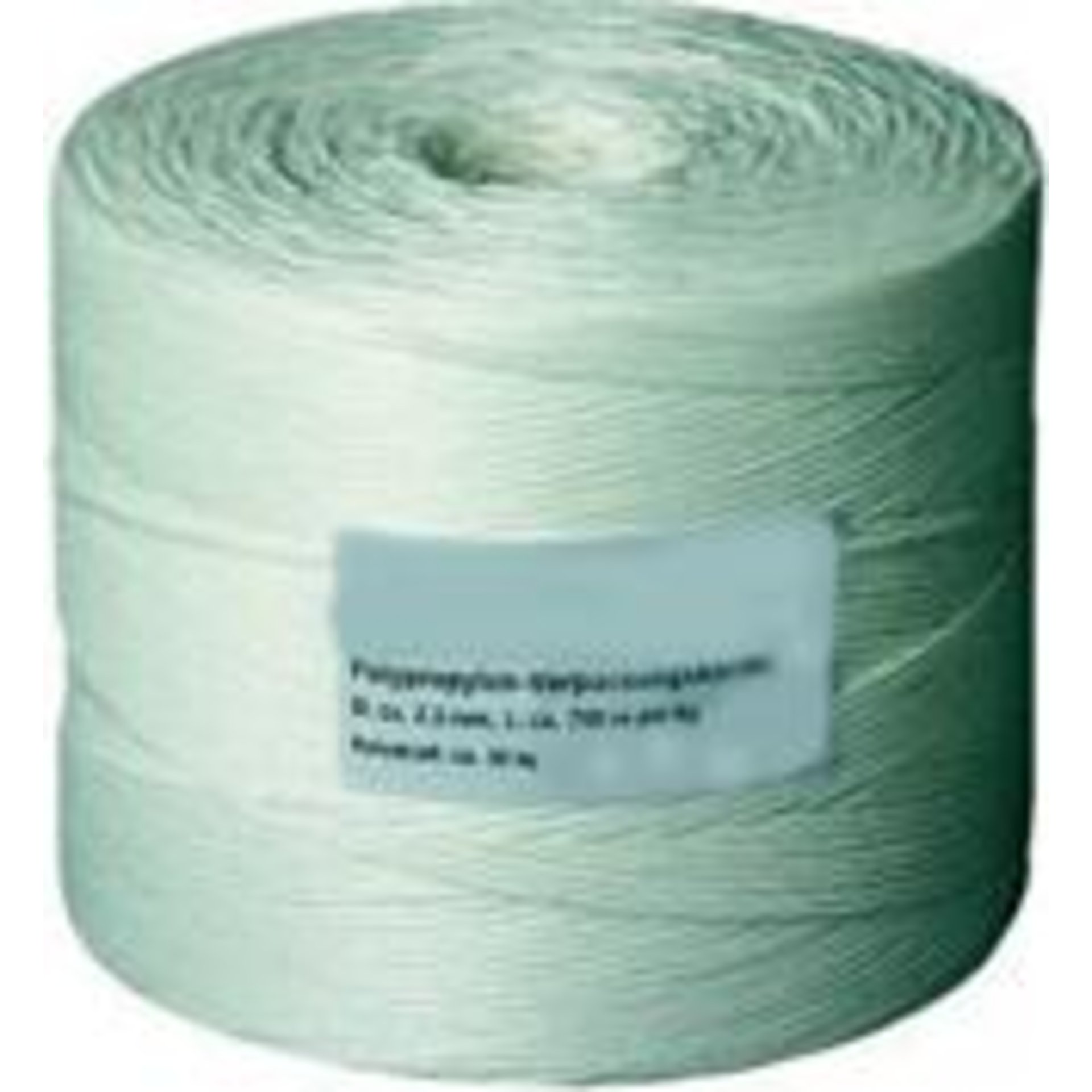

Lieferung: Auf Großrolle. Hinweis: Die max. Tragfähigkeit (max. kg) wird aus 1/8 der Reißkraft errechnet.

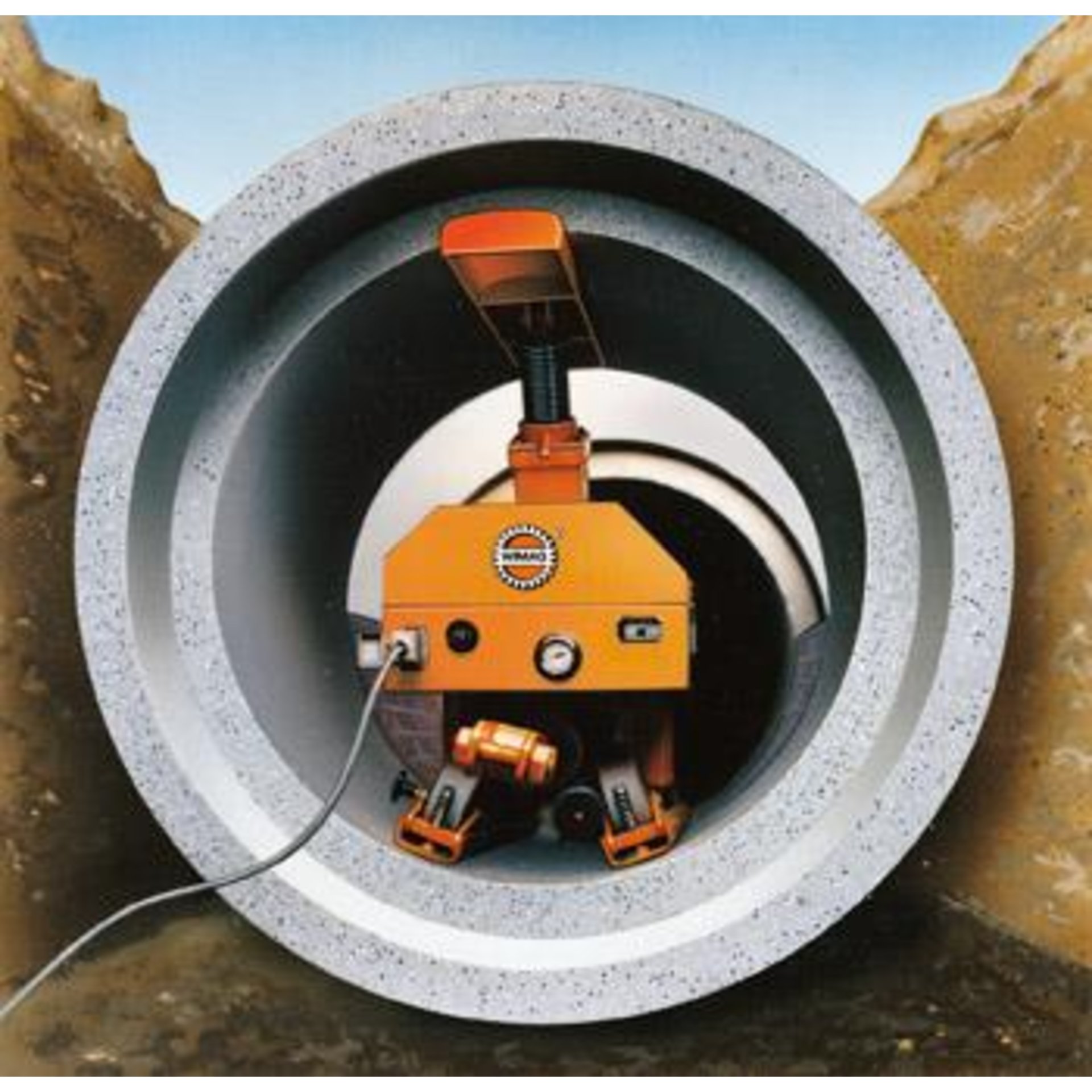

Rohrzug RZE-16• Sicheres und schnelles Zusammenziehen von Stahlbetonrohren • Keine störenden Zuleitungen durch Batteriebetrieb • Spannen und Ziehen (mit Polyesterband, 6 m) per Knopfdruck über 2 Hydraulikzylinder • Verspannen im Rohr an jeder beliebigen Stelle • 4 Räder • 10 m Kabel mit Steuertaster • Einstellbarer Maximaldruck der Hydraulikanlage • Einstellung auf Rohr-Ø über Spindel bzw. durch Austausch der Stütze • Druck und Batterie werden durch Kontrollinstrumente überwacht • Leichtes Lösen im Rohr nach dem Zugvorgang über HydraulikzylinderHersteller: WIMAG GmbH, Brückenstraße 5, 63785 Obernburg, DE, 0049-6022-6847-0, gressbach@wimag.de

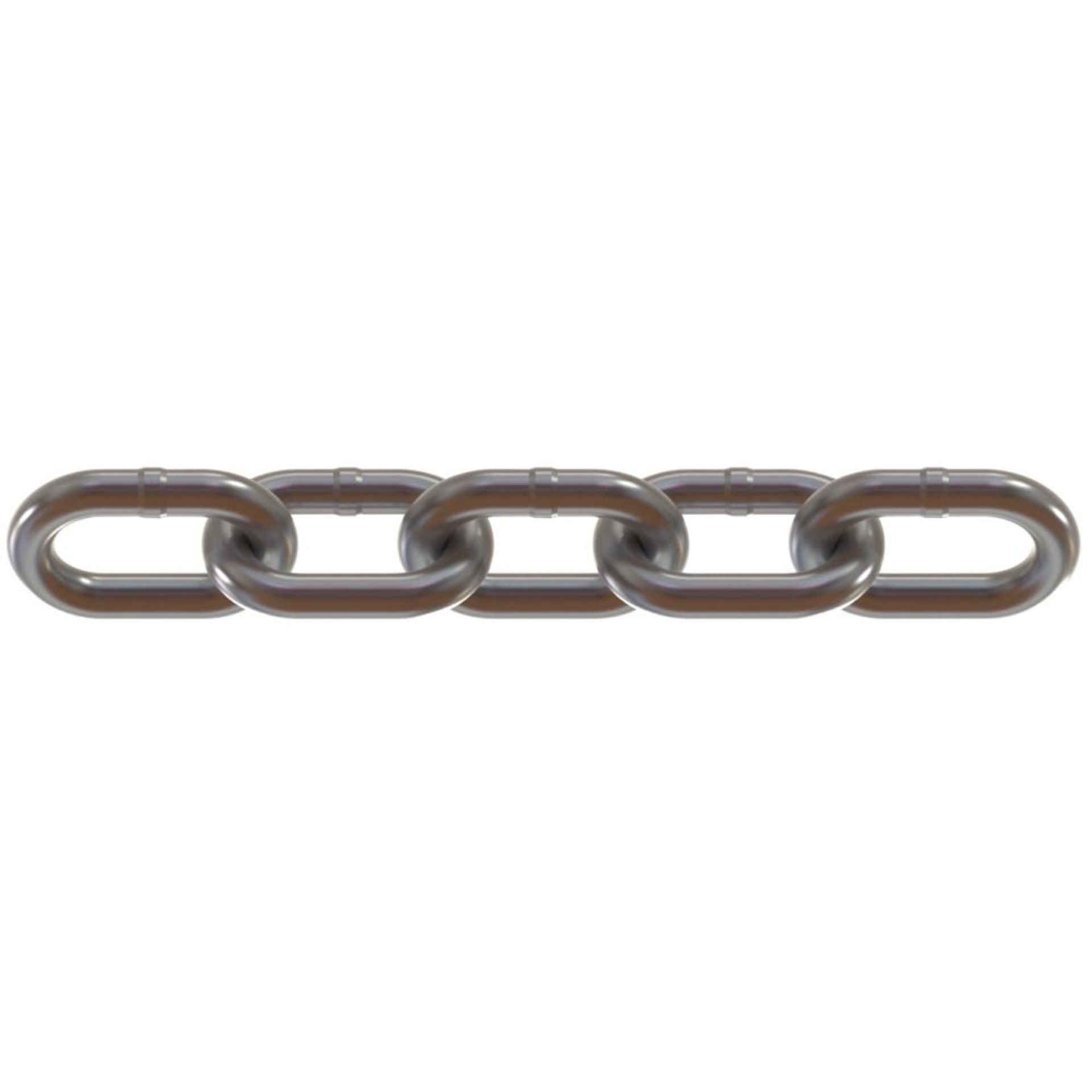

• Rundstahlketten besteht aus geraden A-Gliedern (kurzgliedrig) • Oberfläche: galvanisch verzinkt
Ketten nach DIN 5685 sind nicht auf Festigkeit im Sinne von DIN 685 Teil 3 geprüft und dürfen nicht als Lastaufnahmemittel oder Tragmittel im Sinne von DIN 15003 sowie nicht zum statischen Aufhängen von Lasten benutzt werden. Die empfohlene maximale Tragkraft ist ein errechneter Wert, die Ketten sind nicht geprüft. Berechnung der max. Tragkraft: theoretische Bruchkraft der Kette z. B.: 360 kg = 45 kg Sicherheitsfaktor 8
Ketten nach DIN 5685 sind nicht auf Festigkeit im Sinne von DIN 685 Teil 3 geprüft und dürfen nicht als Lastaufnahmemittel oder Tragmittel im Sinne von DIN 15003 sowie nicht zum statischen Aufhängen von Lasten benutzt werden. Die empfohlene maximale Tragkraft ist ein errechneter Wert, die Ketten sind nicht geprüft. Berechnung der max. Tragkraft: theoretische Bruchkraft der Kette z. B.: 360 kg = 45 kg Sicherheitsfaktor 8
Ketten nach DIN 5685 sind nicht auf Festigkeit im Sinne von DIN 685 Teil 3 geprüft und dürfen nicht als Lastaufnahmemittel oder Tragmittel im Sinne von DIN 15003 sowie nicht zum statischen Aufhängen von Lasten benutzt werden. Die empfohlene maximale Tragkraft ist ein errechneter Wert, die Ketten sind nicht geprüft. Berechnung der max. Tragkraft: theoretische Bruchkraft der Kette z. B.: 360 kg = 45 kg Sicherheitsfaktor 8
