* H mm/U = Höhenverstellung pro Umdrehung.

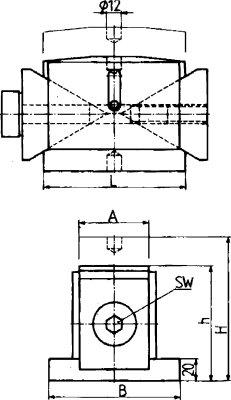

Ausführung: Aus vergütetem Sphäroguss und Stahl, im Brünierton angelassen. Mit Zentrierloch Ø 12 mm. Der Richtkeil lässt sich mit üblicher Handkraft bei einer Belastung von 1/3 der Tragkraft (F max.) leicht verstellen. Die feinbearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, genauer als 1/10 mm, wahlweise durch Rändelschraube oder Sechskantschraubendreher. Durch die doppelte Keilwirkung sind präzise vertikale Bewegungen ohne ein seitliches Verschieben gewährleistet. Anwendung: Zum Spannen von schwierigen Guss- oder Schmiedestücken auf großen Werkzeugmaschinen. Zudem besteht die Möglichkeit, den Richtkeil auf schwere Schraubböcke aufzusetzen. Hierzu wird ein Zylinderstift DIN 6325 (12 x 30 mm) benötigt. Lieferumfang: Richtkeil mit Kugelaufsatz.| Größe: | 125 |
|---|---|
| Höhenverstellung h-H: | 100–125 mm |
| A: | 60 mm |
| B: | 115 mm |
| SW: | 24 mm |
| Tragkraft: | 100 kN |
| H* mm/U: | 1,16 |
| L: | 125 mm |
