Schraube für T-Nuten komplett mit Mutter und Scheibe
Ausführung: Die T-Nutenführung ist gefräst, mit Festigkeitsklasse gestempelt. Geschmiedet und gerolltes Gewinde.
Material: M6M12 vergütet auf Festigkeitsklasse 10.9.
M14M24 vergütet auf Festigkeitsklasse 8.8.
Lieferumfang: Schraube mit Mutter und Unterlegscheibe.

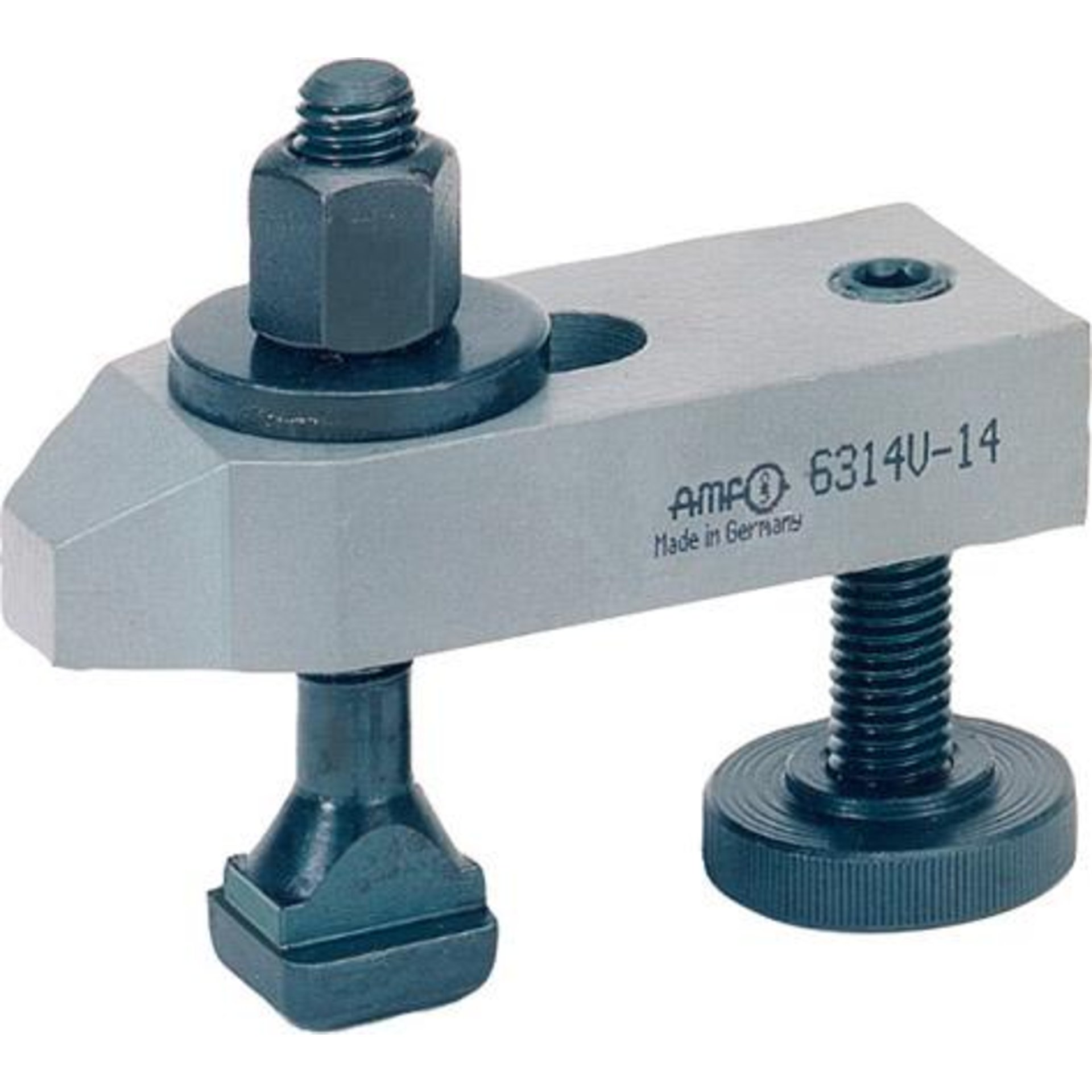

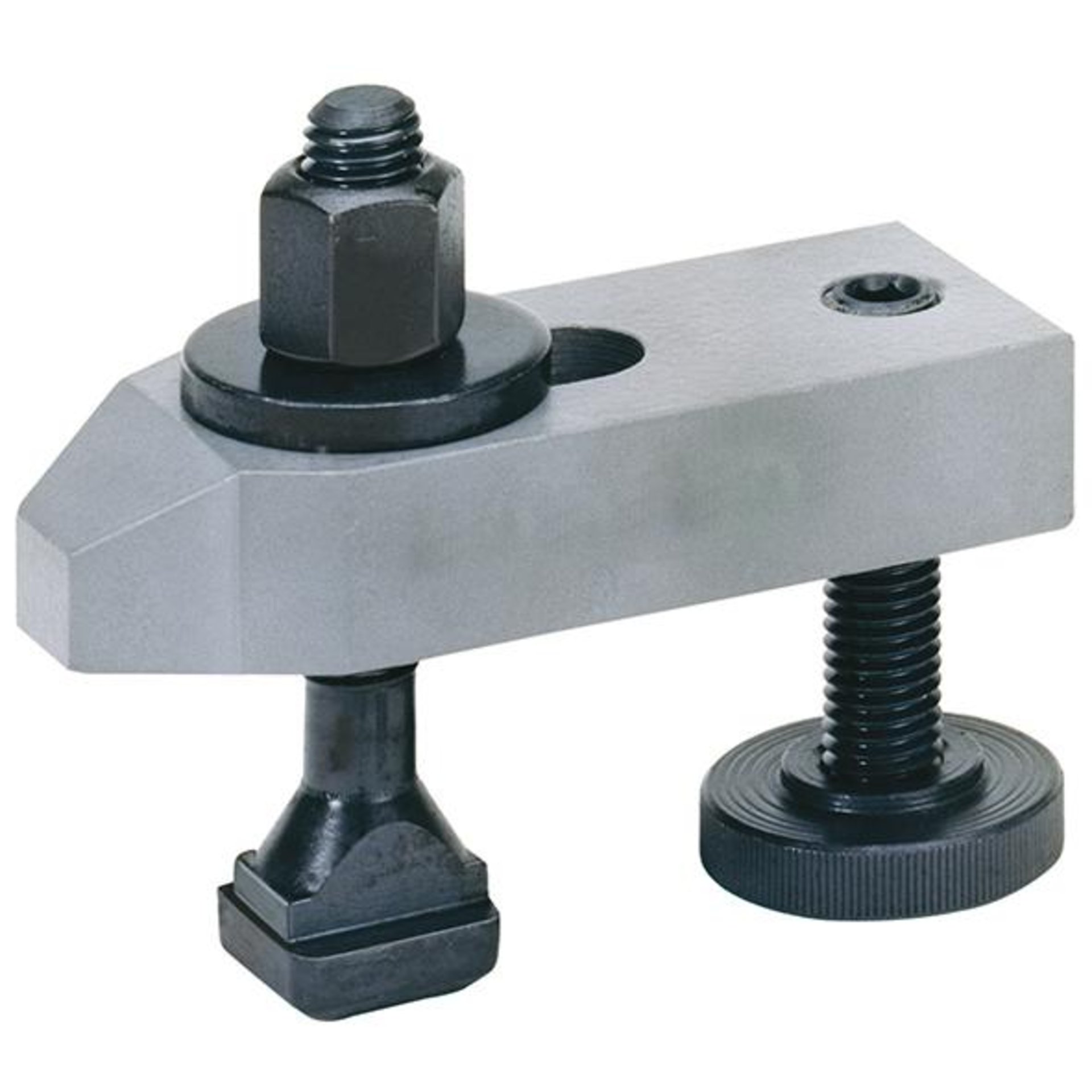

Spanneisen, abgeschrägt mit verstellbarer Stützschraube
Ausführung: Aus Vergütungsstahl, lackiert.
Lieferumfang: Spanneisen mit Stützschraube, Schraube für T-Nuten DIN 787, Mutter und Unterlegscheibe.
Spanneisen, abgeschrägt mit verstellbarer Stützschraube
Ausführung: Aus Vergütungsstahl, lackiert.
Lieferumfang: Spanneisen mit Stützschraube, Schraube für T-Nuten DIN 787, Mutter und Unterlegscheibe.
Spanneisen, abgeschrägt mit verstellbarer Stützschraube
Ausführung: Aus Vergütungsstahl, lackiert.
Lieferumfang: Spanneisen mit Stützschraube, Schraube für T-Nuten DIN 787, Mutter und Unterlegscheibe.
Spanneisen, abgeschrägt mit verstellbarer Stützschraube
Ausführung: Aus Vergütungsstahl, lackiert.
Lieferumfang: Spanneisen mit Stützschraube, Schraube für T-Nuten DIN 787, Mutter und Unterlegscheibe.
Spannelemente-Satz
Ausführung: Satz aus Kunststoff, bestehend aus 55 Elementen. Spannpratzen, -unterlagen und Muttern aus hochfestem Kunststoff PBT, rot.
Stiftschrauben, Aluminium eloxiert.
Anwendung: Geeignet für den Einsatz auf 3D-Koordinatenmessmaschinen, Gravier- und Funkenerosionsmaschinen sowie für alle Aufspannungen, die nur geringe Spann- und Haltekräfte erfordern. Die mögliche Spannkraft (ca. 500 N), je nach gewähltem Hebelverhältnis der Spannpratzenabstützung, wird durch Anziehen der Mutter am Rändel erreicht. Haben sich die Spannelemente verklemmt, kann die Mutter mit einem Maulschlüssel gelöst werden.
Vorteile:
Gewicht nur 1/4 gegenüber Elementen aus Aluminium und 1/10 gegenüber Elementen aus Stahl
Korrosionsbeständig gegen Handschweiß
Sehr leichte Handhabung
Keine Maschinentisch- und Werkstückbeschädigung
Vielseitig kombinierbar
Spannelemente-Satz
Ausführung: Satz aus Kunststoff, bestehend aus 55 Elementen. Spannpratzen, -unterlagen und Muttern aus hochfestem Kunststoff PBT, rot.
Stiftschrauben, Aluminium eloxiert.
Anwendung: Geeignet für den Einsatz auf 3D-Koordinatenmessmaschinen, Gravier- und Funkenerosionsmaschinen sowie für alle Aufspannungen, die nur geringe Spann- und Haltekräfte erfordern. Die mögliche Spannkraft (ca. 500 N), je nach gewähltem Hebelverhältnis der Spannpratzenabstützung, wird durch Anziehen der Mutter am Rändel erreicht. Haben sich die Spannelemente verklemmt, kann die Mutter mit einem Maulschlüssel gelöst werden.
Vorteile:
Gewicht nur 1/4 gegenüber Elementen aus Aluminium und 1/10 gegenüber Elementen aus Stahl
Korrosionsbeständig gegen Handschweiß
Sehr leichte Handhabung
Keine Maschinentisch- und Werkstückbeschädigung
Vielseitig kombinierbar
Spannelemente-Satz
Ausführung: Satz aus Kunststoff, bestehend aus 55 Elementen. Spannpratzen, -unterlagen und Muttern aus hochfestem Kunststoff PBT, rot.
Stiftschrauben, Aluminium eloxiert.
Anwendung: Geeignet für den Einsatz auf 3D-Koordinatenmessmaschinen, Gravier- und Funkenerosionsmaschinen sowie für alle Aufspannungen, die nur geringe Spann- und Haltekräfte erfordern. Die mögliche Spannkraft (ca. 500 N), je nach gewähltem Hebelverhältnis der Spannpratzenabstützung, wird durch Anziehen der Mutter am Rändel erreicht. Haben sich die Spannelemente verklemmt, kann die Mutter mit einem Maulschlüssel gelöst werden.
Vorteile:
Gewicht nur 1/4 gegenüber Elementen aus Aluminium und 1/10 gegenüber Elementen aus Stahl
Korrosionsbeständig gegen Handschweiß
Sehr leichte Handhabung
Keine Maschinentisch- und Werkstückbeschädigung
Vielseitig kombinierbar
Parallelunterlagen-Satz
Ausführung: Nennmaße nach ISO 2768 m. Einsatzgehärtet und paarweise geschliffen.
Paartoleranz für h = 0,01.
Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet. Sie verringern die Aufspannzeiten und reduzieren somit die Werkstückkosten.
Ausführung: Nennmaße nach ISO 2768 m. Einsatzgehärtet und paarweise geschliffen.
Paartoleranz für h = 0,01. Lieferung im Holzetui, mit abnehmbarem Klappdeckel.
Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet. Sie verringern die Aufspannzeiten und reduzieren somit die Werkstückkosten.
Satzinhalt je 1 Paar b x h mm:
14 x 10; 16 x 10; 18 x 10; 20 x 10; 22 x 10; 24 x 10; 26 x 10; 28 x 10; 30 x 10; 32 x 10; 35 x 10; 40 x 10; 45 x 10; 50 x 10
Parallelunterlagen-Satz im Holzständer, Präzision
Ausführung: Einsatzgehärtet (Härte 600700 HV10) und paarweise fein geschliffen. Planparallel und winkelgerecht bearbeitet.
Paartoleranz ±0,01 mm. Lieferung im Holzständer.
Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet und gewährleisten so eine parallele Aufspannung.
Auflagenhöhe 224 mm in 1-mm-Stufung.
Die fehlenden Abmessungen können durch Zusammenlegen erreicht werden.
Satzinhalt je 1 Paar b x h mm:
2 x 5; 2 x 10; 2 x 15; 2 x 20; 3 x 6; 3 x 11; 3 x 16; 3 x 21; 4 x 7; 4 x 12; 4 x 17; 4 x 22; 5 x 8; 5 x 13; 5 x 18; 5 x 23; 6 x 9; 6 x 14; 6 x 19; 6 x 24
Parallelunterlagen-Satz im Holzständer, Präzision
Ausführung: Einsatzgehärtet (Härte 600700 HV10) und paarweise fein geschliffen. Planparallel und winkelgerecht bearbeitet.
Paartoleranz ±0,01 mm. Lieferung im Holzständer.
Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet und gewährleisten so eine parallele Aufspannung.
Auflagehöhe 842 mm in 1-mm-Stufung (außer 9 mm).
Die fehlenden Abmessungen können durch Zusammenlegen erreicht werden.
Satzinhalt je 1 Paar b x h mm:
8 x 11; 8 x 16; 8 x 21; 8 x 26; 8 x 31; 8 x 36; 10 x 13; 10 x 18; 10 x 23; 10 x 28; 10 x 33; 10 x 38; 12 x 15; 12 x 20; 12 x 25; 12 x 30; 12 x 35; 12 x 40; 14 x 17; 14 x 22; 14 x 27; 14 x 32; 14 x 37; 14 x 42
Parallelunterlagen-Satz im Holzständer, Präzision
Ausführung: Einsatzgehärtet (Härte 600700 HV10) und paarweise fein geschliffen. Planparallel und winkelgerecht bearbeitet.
Paartoleranz ±0,01 mm. Lieferung im Holzständer.
Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet und gewährleisten so eine parallele Aufspannung.
Auflagehöhe 842 mm in 1-mm-Stufung (außer 9 mm).
Die fehlenden Abmessungen können durch Zusammenlegen erreicht werden.
Satzinhalt je 1 Paar b x h mm:
8 x 11; 8 x 16; 8 x 21; 8 x 26; 8 x 31; 8 x 36; 10 x 13; 10 x 18; 10 x 23; 10 x 28; 10 x 33; 10 x 38; 12 x 15; 12 x 20; 12 x 25; 12 x 30; 12 x 35; 12 x 40; 14 x 17; 14 x 22; 14 x 27; 14 x 32; 14 x 37; 14 x 42
Parallelunterlagen-Satz im Holzständer, Super-Präzision
Ausführung: Einsatzgehärtet (Härte 600700 HV10) und paarweise fein geschliffen. Planparallel und winkelgerecht bearbeitet.
Paartoleranz ±0,01 mm. Lieferung im Holzständer.
Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet und gewährleisten so eine parallele Aufspannung.
Auflagenhöhe 224 mm in 1-mm-Stufung.
Die fehlenden Abmessungen können durch Zusammenlegen erreicht werden.
Satzinhalt je 1 Paar b x h mm:
2 x 5; 2 x 10; 2 x 15; 2 x 20; 3 x 6; 3 x 11; 3 x 16; 3 x 21; 4 x 7; 4 x 12; 4 x 17; 4 x 22; 5 x 8; 5 x 13; 5 x 18; 5 x 23; 6 x 9; 6 x 14; 6 x 19; 6 x 24
Parallelunterlagen-Satz im Holzständer, Super-Präzision
Ausführung: Einsatzgehärtet (Härte 600700 HV10) und paarweise fein geschliffen. Planparallel und winkelgerecht bearbeitet.
Paartoleranz ±0,01 mm. Lieferung im Holzständer.
Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet und gewährleisten so eine parallele Aufspannung.
Auflagehöhe 842 mm in 1-mm-Stufung (außer 9 mm).
Die fehlenden Abmessungen können durch Zusammenlegen erreicht werden.
Satzinhalt je 1 Paar b x h mm:
8 x 11; 8 x 16; 8 x 21; 8 x 26; 8 x 31; 8 x 36; 10 x 13; 10 x 18; 10 x 23; 10 x 28; 10 x 33; 10 x 38; 12 x 15; 12 x 20; 12 x 25; 12 x 30; 12 x 35; 12 x 40; 14 x 17; 14 x 22; 14 x 27; 14 x 32; 14 x 37; 14 x 42
Parallelunterlagen-Satz im Holzständer, Super-Präzision
Ausführung: Einsatzgehärtet (Härte 600700 HV10) und paarweise fein geschliffen. Planparallel und winkelgerecht bearbeitet.
Paartoleranz ±0,01 mm. Lieferung im Holzständer.
Anwendung: Parallelunterlagen werden als Unterlegstücke für Werkstücke bei den verschiedensten Bearbeitungsvorgängen verwendet und gewährleisten so eine parallele Aufspannung.
Auflagehöhe 842 mm in 1-mm-Stufung (außer 9 mm).
Die fehlenden Abmessungen können durch Zusammenlegen erreicht werden.
Satzinhalt je 1 Paar b x h mm:
8 x 11; 8 x 16; 8 x 21; 8 x 26; 8 x 31; 8 x 36; 10 x 13; 10 x 18; 10 x 23; 10 x 28; 10 x 33; 10 x 38; 12 x 15; 12 x 20; 12 x 25; 12 x 30; 12 x 35; 12 x 40; 14 x 17; 14 x 22; 14 x 27; 14 x 32; 14 x 37; 14 x 42
Richtkeil mit Innensechskant
* H mm/U = Höhenverstellung pro Umdrehung.
Ausführung: Aus vergütetem Sphäroguss und Stahl, im Brünierton angelassen. Mit Zentrierloch Ø 12 mm. Der Richtkeil lässt sich mit üblicher Handkraft bei einer Belastung von 1/3 der Tragkraft (F max.) leicht verstellen. Die feinbearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, genauer als 1/10 mm, wahlweise durch Rändelschraube oder Sechskantschraubendreher. Durch die doppelte Keilwirkung sind präzise vertikale Bewegungen ohne ein seitliches Verschieben gewährleistet.
Anwendung: Zum Spannen von schwierigen Guss- oder Schmiedestücken auf großen Werkzeugmaschinen. Zudem besteht die Möglichkeit, den Richtkeil auf schwere Schraubböcke aufzusetzen. Hierzu wird ein Zylinderstift DIN 6325 (12 x 30 mm) benötigt.
Lieferumfang: Richtkeil mit Kugelaufsatz.
Richtkeil mit Innensechskant
* H mm/U = Höhenverstellung pro Umdrehung.
Ausführung: Aus vergütetem Sphäroguss und Stahl, im Brünierton angelassen. Mit Zentrierloch Ø 12 mm. Der Richtkeil lässt sich mit üblicher Handkraft bei einer Belastung von 1/3 der Tragkraft (F max.) leicht verstellen. Die feinbearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, genauer als 1/10 mm, wahlweise durch Rändelschraube oder Sechskantschraubendreher. Durch die doppelte Keilwirkung sind präzise vertikale Bewegungen ohne ein seitliches Verschieben gewährleistet.
Anwendung: Zum Spannen von schwierigen Guss- oder Schmiedestücken auf großen Werkzeugmaschinen. Zudem besteht die Möglichkeit, den Richtkeil auf schwere Schraubböcke aufzusetzen. Hierzu wird ein Zylinderstift DIN 6325 (12 x 30 mm) benötigt.
Lieferumfang: Richtkeil mit Kugelaufsatz.
1.112,01 €*
