Spanner Doppelkeil Klemmkraft 2,2kN MITEE-BITE MITEE BITE
18,24 €
- Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob
- Robust verarbeitet im Profi-Einsatz
- Hochwertige Profi-Qualität
Produktinformationen "Spanner Doppelkeil Klemmkraft 2,2kN MITEE-BITE MITEE BITE"
Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden.

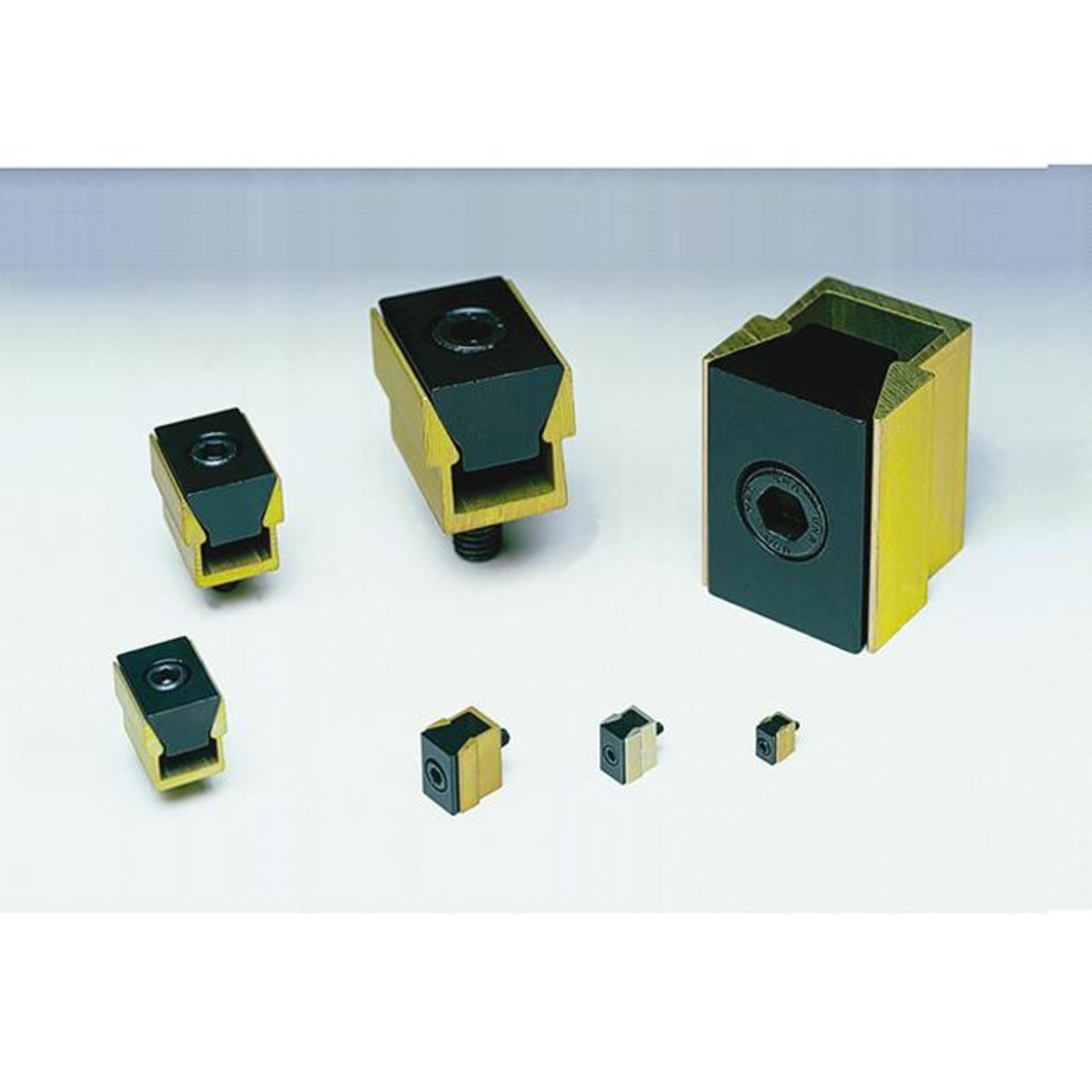

Ausführung: Aluprofil beschichtet, Stahlkeil vergütet. Durch die geringen Baumaße wird eine Mehrfachspannung ermöglicht.

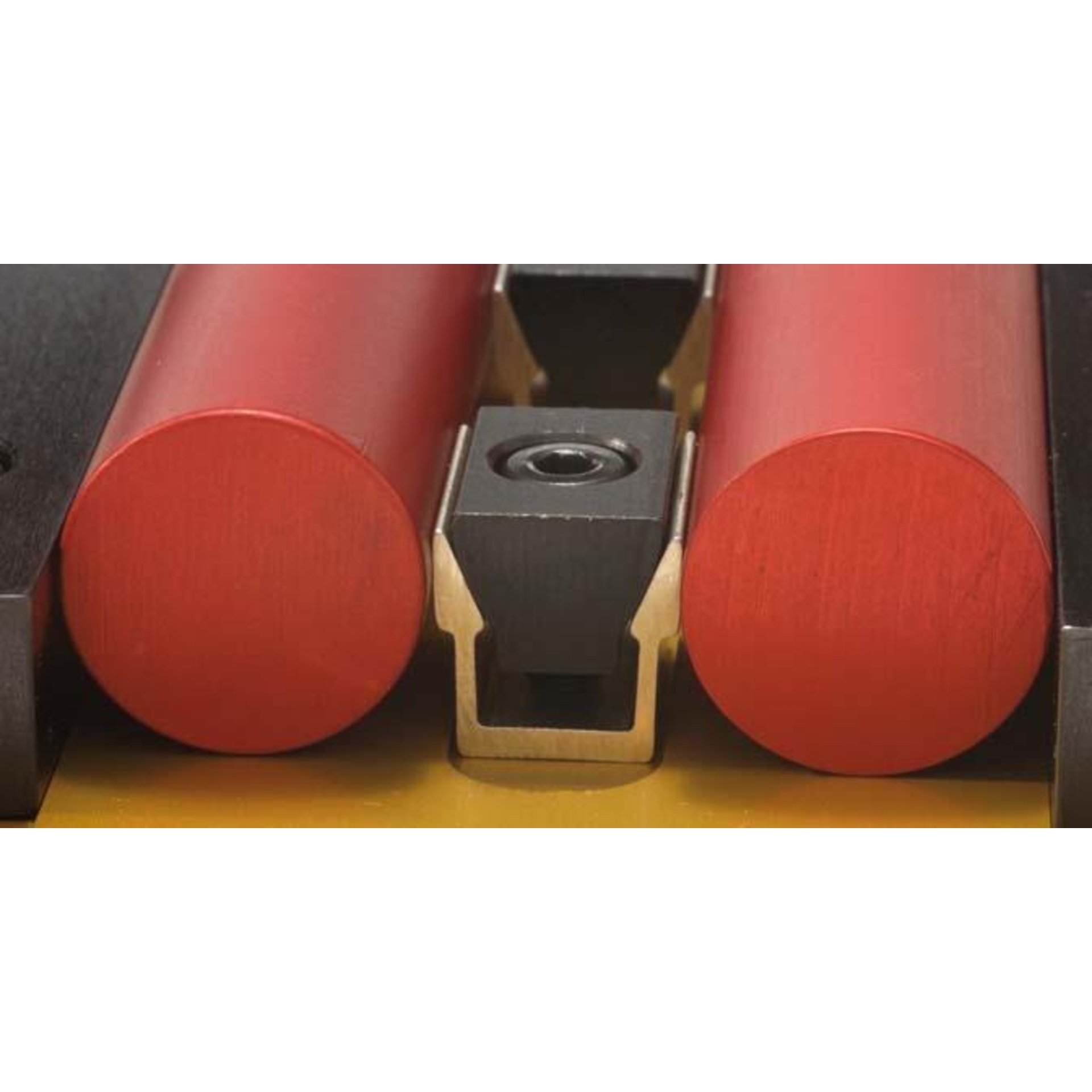

Anwendung: Mit einem Spannelement werden gleichzeitig 2 Werkstücke gespannt. Ideal zum Spannen von runden und rechteckigen Werkstücken.
Hersteller: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de
| Breite: | 12,3 mm |
|---|---|
| Breite B: | 12,3 mm |
| Höhe: | 14,5 mm |
| Höhe H: | 14,5 mm |
| Länge: | 15,9 mm |
| Länge L: | 15,9 mm |
| Maß B1: | 10,4 mm |
| Maß B2: | 12,7 mm |
| Maß H2: | 5,6 mm |
| SW: | 3 mm |
| Schraube: | M4 |
| Spannkraft: | 2,2 kN |
| max. Spreizung: | 13,2 mm |
